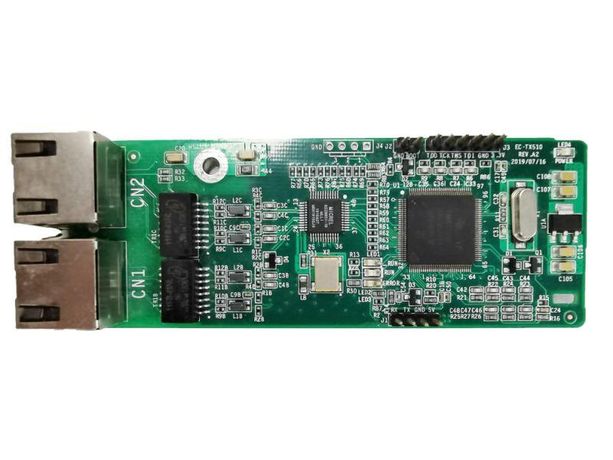

Плата коммуникационная Ethernet IP STV900 SE SEOP-1312 APC

Плата коммуникационная Ethernet IP STV900 - это модуль расширения для преобразователей частоты SystemeVar, обеспечивающий связь с ПЛК через протокол EtherNet/IP. Артикул seop-1312 совместим с сериями STV900, STV900 IP55 и STV900H.

Назначение и область применения

Плата коммуникационная Ethernet IP STV900 предназначена для подключения преобразователей частоты к сетям управления на базе EtherNet/IP. Она позволяет передавать данные о состоянии, параметрах работы и управляющих сигналах между ПЛК и преобразователем без необходимости использования дополнительных интерфейсов. Применяется в автоматизированных системах: конвейерах, насосных станциях, приводах технологического оборудования, где требуется надёжная и быстрая цифровая связь.

Технические характеристики

• Тип устройства: Модуль коммуникационный
• Поддерживаемый протокол: EtherNet/IP
• Совместимые модели преобразователей: STV900, STV900 IP55, STV900H
• Требуемая минимальная версия прошивки ПЧ: V3.02 (для STV900H)
• Интерфейс связи: RJ45 (Ethernet 10/100 Base-T)
• Установка: внутренняя, на платформу преобразователя частоты

Совместимость и монтаж

Плата коммуникационная Ethernet IP STV900 устанавливается только в преобразователи частоты серии SystemeVar. Для STV900H необходимо проверить версию прошивки - она должна быть не ниже V3.02. Версию можно узнать в параметре P07.13 ПЧ. Установка выполняется при выключенном питании: плата вставляется в специальный слот на корпусе преобразователя до щелчка. Подключение к сети осуществляется через стандартный Ethernet-кабель типа Cat5e или выше. Кабель должен быть экранированным при наличии сильных помех в зоне установки.

Безопасность и стандарты

Плата соответствует требованиям безопасности для устройств промышленной автоматизации. Проект реализован в рамках стандарта IEC 61800-5-1. Электромагнитная совместимость обеспечена в соответствии с EN 61800-3. Напряжение питания модуля берётся от шины преобразователя - внешнее питание не требуется.

Преимущества

• Прямая интеграция с ПЛК без дополнительного контроллера
• Высокая скорость передачи данных - до 100 Мбит/с
• Не требует настройки протокола вручную - работает «из коробки» при правильной прошивке
• Физически защищённая установка внутри корпуса ПЧ снижает риск повреждений

Ограничения применения

• Не поддерживает старые версии прошивки STV900H (ниже V3.02) - обновление обязательно
• Не совместима с другими сериями преобразователей вне SystemeVar
• Не предназначен для работы в условиях повышенной влажности или прямого попадания воды - используется только в закрытых щитах
• Не поддерживает другие протоколы (Modbus TCP, PROFINET и т.п.) - только EtherNet/IP

Примеры использования

• Автоматизация цепочки конвейеров на пищевом производстве - управление скоростью приводов из одного ПЛК
• Система контроля давления в трубопроводе: ПЧ регулирует насосы, данные о нагрузке и температуре отправляются в SCADA
• Групповое управление несколькими STV900H в одном цикле производства - все устройства связаны по одной сети EtherNet/IP

Практические советы

• Перед установкой всегда проверяйте версию прошивки ПЧ - это основная причина отказа в работе платы
• Используйте экранированные Ethernet-кабели с заземлением экрана на стороне ПЛК - это предотвращает помехи в промышленной среде
• Не перегревайте преобразователь после установки платы - она занимает место внутри корпуса, влияет на воздушный поток
• Зарегистрируйте устройство в программном обеспечении ПЛК как устройство CIP - используйте файл GSD/EIP для точной настройки адресов и параметров
• Артикул seop-1312 заменяет собой внешние адаптеры - экономьте место в щите и упрощайте проводку
