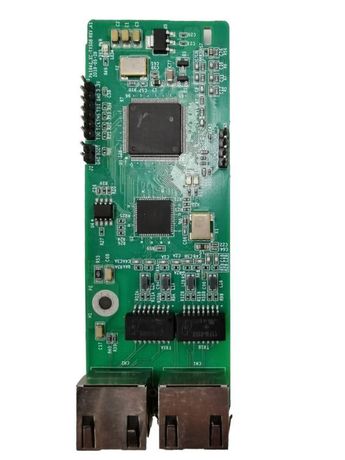

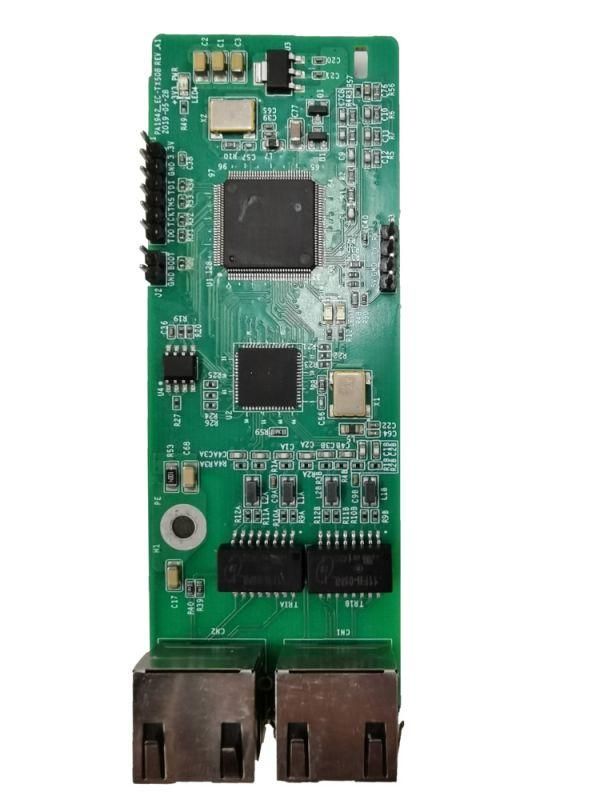

Плата коммуникационная EtherCat STV900 SE SEOP-1304 APC

Коммуникационная плата EtherCat STV900 - это модуль расширения от Systeme Electric, предназначенный для подключения преобразователей частоты STV900, STV900 IP55 и STV900H к сетям EtherCAT. Артикул seop-1304 обеспечивает надёжную связь между ПЛК и преобразователями, позволяя управлять ими в реальном времени.

Назначение и область применения

Коммуникационная плата EtherCat STV900 используется для организации высокоскоростной цифровой связи между программируемым логическим контроллером (ПЛК) и преобразователями частоты серий STV900. Она позволяет передавать команды управления, параметры работы и данные диагностики без задержек. Подходит для автоматизированных систем на производствах: конвейеры, станки с ЧПУ, упаковочные линии, где важна точная синхронизация нескольких устройств.

Технические характеристики

• Тип изделия: Модуль коммуникационный
• Поддерживаемый протокол: EtherCAT
• Совместимые модели преобразователей: STV900, STV900 IP55, STV900H
• Требуемая версия прошивки для STV900H: V3.01 и выше
• Не требует внешнего питания - питание получает через шину преобразователя
• Физический интерфейс: встроенный разъём для подключения к плате управления преобразователя

Совместимость и монтаж

Коммуникационная плата EtherCat STV900 устанавливается внутренне - напрямую в слот преобразователя частоты. Установка возможна только при выключенном питании. Для моделей STV900 и STV900 IP55 требуется предварительно обновить прошивку до совместимой версии - это делается через сервисный порт компании Systeme Electric. Преобразователь STV900H с прошивкой V3.01+ работает сразу после установки платы. Адресация устройства в сети EtherCAT выполняется программно через ПЛК, физических переключателей на плате нет.

Безопасность и стандарты

Коммуникационная плата EtherCat STV900 соответствует требованиям безопасности для промышленного оборудования. Проект реализован в соответствии со стандартами IEC 61800-5-1 и EN 61800-3. Протокол EtherCAT сам по себе обеспечивает детектирование ошибок передачи и восстановление связи, что повышает отказоустойчивость системы.

Преимущества

• Высокая скорость обмена данными - до 100 Мбит/с, что обеспечивает микросекундную синхронизацию
• Отсутствие необходимости во внешних кабелях или адаптерах - всё интегрировано внутри корпуса ПЧ
• Поддержка топологии “цепочка” - несколько преобразователей можно подключить последовательно
• Интеграция с существующими решениями SystemeVar - одинаковый подход к управлению всеми устройствами серии

Ограничения применения

• Не поддерживает другие протоколы (Modbus, Profibus, CANopen) - только EtherCAT
• Только для преобразователей STV900, STV900 IP55 и STV900H; несовместима с другими сериями Systeme Electric
• Для старых моделей STV900 и STV900 IP55 обязательна процедура обновления прошивки - без этого плата не будет работать
• Не предназначен для использования вне закрытых щитов или в условиях повышенной вибрации без дополнительной защиты

Примеры использования

• Автоматическая линия по розливу жидкостей: три преобразователя STV900H с платами seop-1304 синхронизированы с ПЛК для контроля скорости насосов
• Станок с ЧПУ: одна ось перемещения управляется через EtherCAT от ПЛК, используя STV900 IP55 с установленной платой
• Упаковочная машина: система из пяти преобразователей с платами EtherCat STV900 координирует работу конвейера, запечатывающего механизма и этикетирующей головки

Практические советы

• Перед установкой проверьте версию прошивки преобразователя - это основной фактор успеха монтажа
• Обращайтесь в Service Center Systeme Electric за файлами прошивки и инструкцией обновления для STV900/IP55
• При сборке цепочки EtherCAT соблюдайте порядок подключения - первый модуль должен быть ближе всего к мастер-устройству (ПЛК)
• Не затягивайте крепления слишком сильно - контактные площадки чувствительны к механическому воздействию
• После установки всегда проводите тест связи через диагностическое окно ПЛК - это исключит ошибки адресации
