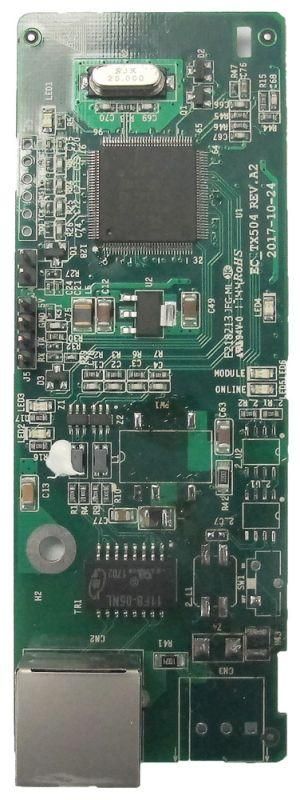

Плата коммуникационная Ethernet STV900 SE SEOP-1303 APC

Плата коммуникационная Ethernet STV900 - это модуль расширения для преобразователей частоты Series SystemeVar, обеспечивающий проводную связь по Ethernet между устройством и компьютером через программное обеспечение SystemeVAR Studio.

Назначение и область применения

Плата коммуникационная Ethernet STV900 предназначена исключительно для установки в преобразователи частоты серий STV900, STV900 IP55 и STV900H. Она позволяет организовать двустороннюю передачу данных между преобразователем и ПК - например, для настройки параметров, мониторинга работы, сбора журналов событий или диагностики. Применяется в системах автоматизации: на конвейерах, насосных станциях, вентиляционных установках, где требуется удалённый контроль и управление.

Технические характеристики

• Тип устройства: Модуль коммуникационный
• Интерфейс связи: Ethernet (10/100 Base-T)
• Совместимость: Только с преобразователями частоты STV900, STV900 IP55, STV900H
• Программное обеспечение: SystemeVAR Studio (бесплатное)
• Физическое подключение: Разъём RJ45 на плате

Совместимость и монтаж

Плата коммуникационная Ethernet STV900 устанавливается внутрь корпуса преобразователя частоты. Для этого необходимо:

• Выключить питание и отключить все кабели;
• Снять крышку корпуса ПЧ;
• Аккуратно вставить плату в специальный слот на материнской плате ПЧ - совмещая контакты;
• Закрепить крепёжными элементами, указанными в руководстве по эксплуатации ПЧ;
• Подключить сетевой кабель к порту RJ45 на плате.

Не допускается установка этой платы в другие модели преобразователей, даже из той же серии - она физически и программно привязана к контроллерам STV900.

Преимущества

• Устраняет необходимость в дополнительных шлюзах или адаптерах - связь реализуется напрямую через Ethernet.
• Интегрируется с бесплатной программой SystemeVAR Studio - нет затрат на лицензии.
• Обеспечивает стабильную и быструю передачу данных по сравнению с последовательными интерфейсами (RS-485).
• Позволяет одновременно подключать несколько ПЧ к одной сети, что удобно для масштабирования систем.

Ограничения применения

• Не работает автономно - требует установленного и запущенного преобразователя частоты STV900 серии.
• Не поддерживает Wi-Fi, Bluetooth или другие беспроводные протоколы - только проводной Ethernet.
• Требует наличия ПК с Windows и предварительно установленным SystemeVAR Studio - несовместима с мобильными устройствами или Linux без эмулятора.
• Не предназначен для использования в средах с высокими уровнями ЭМИ без дополнительной экранировки кабелей.

Примеры использования

• На пищевом производстве: настройка скорости конвейера через PC с помощью SystemeVAR Studio.
• В системах водоснабжения: мониторинг нагрузки трёх насосов, подключённых к STV900 с платами Ethernet.
• На заводе: централизованная запись параметров работы всех ПЧ в базу данных через Ethernet-сеть.

Практические советы

• Перед установкой проверьте версию прошивки ПЧ - плата может не работать со старыми версиями.
• Используйте качественный UTP-кабель категории 5e или выше; длинна до 100 метров - без ретрансляторов.
• При подключении нескольких устройств в сеть - выделяйте им статические IP-адреса, чтобы избежать конфликтов.
• Не используйте эту плату в качестве основного средства управления - она лишь расширяет возможности связи, а не заменяет панель оператора.
• При возникновении проблем с подключением - проверьте, что SystemeVAR Studio запущен с правами администратора и доступен порт TCP/IP.
