Коммуникационный модуль Modbus TCP STV900 Systeme Electric SEOP-1305

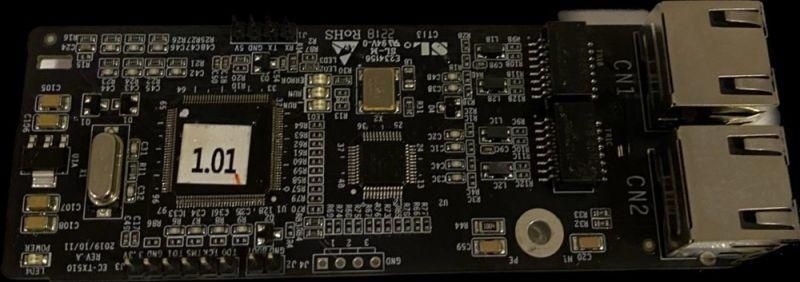

Плата коммуникационная Modbus TCP STV900 - это модуль расширения для преобразователей частоты Series SystemeVar, обеспечивающий подключение к сети Ethernet через протокол Modbus TCP. Артикул seop-1305 позволяет легко заменить или дополнить существующую систему управления без изменения основного оборудования.

Назначение и область применения

Плата коммуникационная Modbus TCP STV900 устанавливается внутрь преобразователя частоты STV900, STV900 IP55 или STV900H для обеспечения цифровой связи с вышестоящими устройствами управления - например, ПЛК, SCADA-системами или HMI-панелями. Она используется там, где требуется удалённый контроль, мониторинг и настройка работы двигателя через Ethernet-сеть.

Технические характеристики

• Тип устройства: Модуль коммуникационный
• Протокол передачи данных: Modbus TCP/IP
• Интерфейс: RJ45 (Ethernet 10/100 Mbps)
• Совместима с сериями: STV900, STV900 IP55, STV900H
• Установка: Внутренняя, в слот расширения преобразователя частоты
• Питание: От шины постоянного тока преобразователя (не требует внешнего питания)

Совместимость и монтаж

Плата совместима исключительно с преобразователями частоты системы SystemeVar - STV900, STV900 IP55 и STV900H. Установка выполняется при отключенном питании: необходимо открыть крышку корпуса ПЧ, извлечь заглушку слота расширения и вставить плату до щелчка. После установки требуется настроить IP-адрес и параметры Modbus TCP через меню интерфейса преобразователя.

Не предназначена для установки в другие модели ПЧ или сторонние устройства. Поддерживает только один экземпляр карты на один преобразователь.

Безопасность и стандарты

Соответствует требованиям безопасности IEC 61800-5-1 для силовой электроники. Электромагнитная совместимость соответствует EN 61800-3. Сертифицирована для использования в промышленной среде с уровнем защиты IP20 внутри корпуса ПЧ.

Преимущества

• Прямая интеграция с сетью Ethernet - нет необходимости во внешних шлюзах или адаптерах
• Поддержка стандарта Modbus TCP - совместима со всеми популярными ПЛК и программами управления
• Автоматическое определение скорости соединения (10/100 Мбит/с)
• Экономия места за счёт внутренней установки - не занимает место на DIN-рейке

Ограничения применения

• Не работает с преобразователями других серий или брендов
• Не поддерживает Modbus RTU / ASCII - только TCP/IP поверх Ethernet
• Требует наличия свободного слота расширения в корпусе ПЧ
• Не предназначен для использования вне закрытых электрошкафов - не имеет собственной степени защиты
• Не поддерживает безопасную связь (TLS/SSL); данные передаются в открытом виде

Примеры использования

• Управление конвейерной линией через PLC Siemens S7-1200
• Мониторинг нагрузки насосной станции в SCADA-системе Wonderware
• Настройка скорости вращения двигателя с операторской панели на базе PanelView
• Централизованное управление несколькими ПЧ в одном цехе по единому IP-адресному плану

Практические советы

• Перед установкой проверьте версию прошивки преобразователя - рекомендовано использовать актуальную версию от Systeme Electric
• Выделяйте отдельный VLAN для коммуникаций с ПЧ, чтобы минимизировать влияние трафика другой аппаратуры
• Запишите IP-адрес и порт Modbus после настройки - они сохранятся только при наличии батареи в ПЧ
• Используйте экранированный Ethernet-кабель с заземлением экрана на обоих концах для снижения помех в условиях производства
• Артикул seop-1305 - единственная подходящая плата для этой серии; аналоги не поддерживаются производителем
