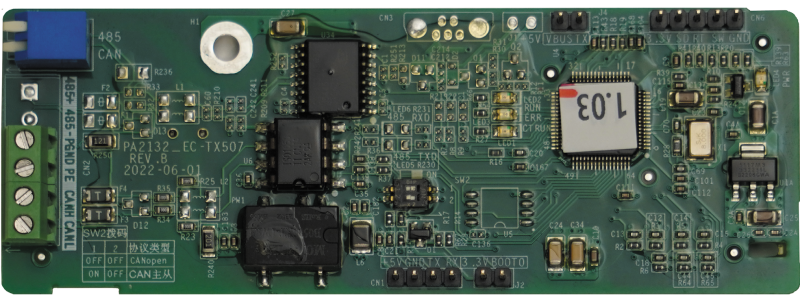

Коммуникационный модуль STV600/900 CAN Systeme Electric SEOP-1307

Плата коммуникационная CAN STV600/900 - это модуль расширения для преобразователей частоты Series SystemeVar, обеспечивающий обмен данными по протоколу CAN между устройствами одного семейства. Артикул seop-1307 совместим с сериями STV600 и STV900, включая модели с защитой IP55.

Назначение и область применения

Плата коммуникационная CAN STV600/900 предназначена для создания сети связи между двумя или более преобразователями частоты одинаковой серии - STV600 или STV900. Она позволяет передавать команды управления, параметры работы и сигналы состояния без лишних внешних контроллеров. Применяется в системах автоматизации, где требуется синхронизация нескольких приводов: на конвейерах, в многоагрегатных линиях, в станках с координированным движением.

Технические характеристики

• Тип изделия: Модуль коммуникационный
• Интерфейс: CAN (Controller Area Network)
• Совместимость: Только с преобразователями частоты STV600, STV900, STV900 IP55, STV900H
• Подключение: Встраивается внутрь корпуса преобразователя через специальный слот
• Не требует внешнего питания - питание получает от шины преобразователя

Совместимость и монтаж

Плата коммуникационная CAN STV600/900 устанавливается исключительно в устройства серии SystemeVar. Для установки необходимо:

• Выключить питание преобразователя и снять крышку корпуса
• Аккуратно вставить плату в разъём на материнской плате внутри ПЧ
• Закрутить фиксирующие винты - плата имеет механический замок
• Перепрошить ПЧ через меню HMI или программатор SE Configurator - после установки платы требуется активация канала CAN в настройках

Установка допускается только при наличии свободного слота - другие модули (например, аналоговые выходы) несовместимы с этим местом.

Безопасность и стандарты

Плата соответствует требованиям EMC для промышленной автоматизации. Сертифицирована в рамках системы Systeme Electric для использования в средах с высокими уровнями электромагнитных помех. Напряжение на интерфейсе CAN - 24 В постоянного тока, изолировано от основной цепи ПЧ.

Преимущества

• Прямая связь между ПЧ без необходимости в PLC - снижает стоимость и сложность системы
• Автоматическая синхронизация скорости и момента при использовании ведущего-ведомого режима
• Низкая задержка передачи данных - до 10 мс, что важно для точных позиционирующих задач
• Отсутствие внешних кабелей - все соединения внутри корпуса, повышает надёжность

Ограничения применения

• Не работает с другими брендами или сериями преобразователей - даже с другими версиями SystemeVar вне списка совместимости
• Не поддерживает Ethernet, Modbus TCP, Profibus - только CAN
• Максимальное количество устройств в сети - 2 (два ПЧ + одна плата на каждом); расширение сети невозможно без внешнего CAN-концентратора
• Не предназначен для работы в условиях повышенной вибрации выше класса IEC 60068-2-64

Примеры использования

• Линия резки листового металла: два ПЧ STV900 с платами управляет приводами подачи и вытягивания материала
• Конвейер с несколькими участками: STV600 с платой обеспечивает согласованную скорость движения лент
• Станок с двойным шпинделем: STV900H с платой синхронизирует вращение двух валов

Практические советы

• Обязательно проверьте номер версии прошивки ПЧ - старые версии могут не распознать плату; обновите firmware через SE Configurator
• При подключении кабелей CAN используйте экранированные провода с заземлённым экраном на одном конце - это предотвратит помехи
• Не устанавливайте плату в работающий ПЧ - риск повреждения микросхем
• Если система не запускается после установки - проверьте, что в настройках ПЧ выбран режим “CAN Master” или “CAN Slave”, а не “Local Control”
• Артикул seop-1307 - единственный подходящий вариант для этой серии; аналоги других производителей не работают
