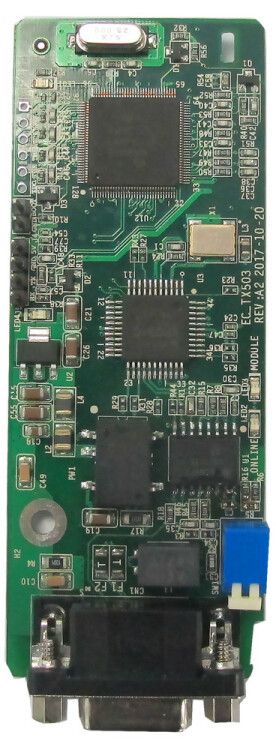

Плата коммуникационная Profibus STV600/900 SE SEOP-1301 APC

Плата коммуникационная Profibus STV600/900 - это модуль расширения для преобразователей частоты Series SystemeVar, обеспечивающий связь с ПЛК по протоколу PROFIBUS-DP. Артикул seop-1301 от бренда Systeme Electric предназначен для промышленной автоматизации там, где требуется надёжная цифровая передача данных.

Назначение и область применения

Плата коммуникационная Profibus STV600/900 устанавливается внутрь преобразователей частоты STV600, STV900, STV900 IP55 и STV900H. Она позволяет заменить аналоговые сигналы управления на цифровую связь через шину PROFIBUS-DP. Это особенно важно в системах с несколькими приводами, где нужна точная синхронизация, централизованное управление и диагностика.

Технические характеристики

• Тип устройства: Модуль коммуникационный
• Протокол связи: PROFIBUS-DP (v1)
• Совместимость: Только с преобразователями частоты STV600 и STV900 серий SystemeVar
• Интерфейс: RS-485 (двухпроводной, терминированный)
• Скорость передачи: до 12 Mbps (автоматическое определение)
• Питание: от шины преобразователя частоты, внешнее питание не требуется
• Габариты: соответствуют слоту расширения внутри корпуса ПЧ

Совместимость и монтаж

Плата совместима исключительно с указанными моделями преобразователей частоты: STV600, STV900, STV900 IP55 и STV900H. Установка выполняется при выключенном питании. Для установки необходимо:

• Выключить напряжение питания ПЧ
• Снять крышку корпуса
• Вставить плату в специальный слот расширения до щелчка
• Закрутить фиксирующие винты
• Подключить шину PROFIBUS к клеммам X1/X2 на плате

Не используйте удлинители или неэкранированные кабели - это снижает помехоустойчивость. Кабель должен иметь экранированную двужильную пару с заземлённым экраном на одном конце.

Безопасность и стандарты

Плата соответствует требованиям EN 61800-5-1 (безопасность приводов) и EN 50170 (PROFIBUS). Сертифицирована для работы в промышленной среде с уровнем электромагнитной совместимости согласно IEC 61000-6-2.

Преимущества

• Устраняет необходимость в аналоговых сигналах - меньше проводов, проще трассировка
• Позволяет получать данные о состоянии ПЧ: ток, температура, ошибки, скорость
• Поддерживает одновременную работу нескольких устройств на одной шине (до 126 адресов)
• Не требует внешнего источника питания - работает за счёт ПЧ
• Автоматически определяет скорость сети - не нужно настраивать DIP-переключатели

Ограничения применения

• Не поддерживает PROFINET, Modbus TCP или другие протоколы - только PROFIBUS-DP
• Несовместима с другими сериями ПЧ, кроме SystemeVar (STV600/900)
• Не предназначена для использования вне закрытых корпусов - должна быть установлена только в оригинальный слот ПЧ
• Не обеспечивает изоляцию между сетью и ПЧ - требует правильного заземления всей системы

Примеры использования

• Конвейерная линия с 5–10 приводами, управляемыми одним ПЛК
• Станки с ЧПУ, где требуется точная координация скоростей шпинделя и подач
• Системы дозирования жидкостей с обратной связью по моменту двигателя
• Агрегаты в пищевой и химической промышленности, где важна диагностика в реальном времени

Практические советы

• Перед запуском проверьте адрес PROFIBUS на плате - он задаётся перемычками внутри корпуса ПЧ после установки карты
• Используйте терминаторы на крайних узлах шины - без них возможны сбои связи
• Если возникли ошибки передачи, проверьте качество экранирования кабеля и наличие заземления экрана
• Обновите прошивку ПЧ до последней версии - старые версии могут некорректно работать с новыми платами
• При замене повреждённой платы seop-1301 сохраняйте настройки адреса и параметры шины - они не сохраняются в самой плате
