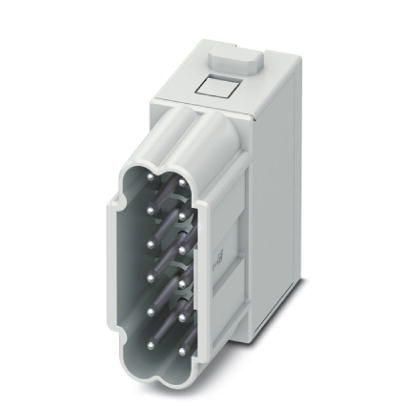

Модуль для установки контактов HC-M-12-PT-M | 1424246 Phoenix Contact

Модуль для установки контактов HC-M-12-PT-M от Phoenix Contact предназначен для фиксации и удержания контактных элементов в распределительной коробке или на DIN-рейке. Артикул 1424246 обеспечивает надёжную сборку соединений в автоматизированных системах управления.

Назначение и область применения

Модуль для установки контактов HC-M-12-PT-M используется для компактного монтажа одножильных или многожильных проводов через контактные элементы типа PT-M. Он применяется в панелях управления, где требуется быстрая замена или обслуживание контактов без перепайки. Подходит для промышленной автоматизации, систем безопасности, энергоустановок и оборудования с частой модификацией цепей.

Технические характеристики

• Тип: Модуль для установки контактов
• Производитель: Phoenix Contact
• Артикул: 1424246
• Совместим с контактными элементами серии PT-M
• Фиксация: Защёлкивающийся механизм на DIN-рейке
• Количество мест для контактов: 12
• Рабочий ток: до 12 А (при условии правильного монтажа и охлаждения)
• Рабочее напряжение: до 500 В переменного/постоянного тока
• Степень защиты: IP20 (защита от доступа пальцев и крупных предметов)

Совместимость и монтаж

Модуль для установки контактов HC-M-12-PT-M совместим исключительно с контактами серии PT-M от Phoenix Contact. Устанавливается на штангу DIN-рейки шириной 35 мм. Для монтажа достаточно зафиксировать модуль щелчком - он сам запирается на рейке. Каждый из 12 гнезд имеет зажимной винт для подключения провода сечением до 2,5 мм2. Перед подключением проверьте, что провод не повреждён и зачищен точно на рекомендованную длину - около 8–9 мм.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-7-1 и EN 60664-1. Обеспечивает электроизоляцию между соседними контактами, предотвращает случайный контакт с токоведущими частями благодаря корпусу из самозагасающего пластика. Напряжение пробоя более 2,5 кВ. Применяется в соответствии с нормами для контрольных устройств класса II.

Преимущества

• Удобная замена контакта - можно вынуть один элемент, не трогая остальные
• Чёткая маркировка каждого места позволяет легко идентифицировать цепи
• Жесткий корпус минимизирует люфт и снижает риск окисления контактов
• Не требует инструментов для установки на DIN-рейку
• Поддерживает высокую плотность монтажа - 12 точек в одном модуле

Ограничения применения

• Не предназначены для работы во взрывоопасных средах
• Запрещено использовать вне температурного диапазона –25…+60 C
• Не совместим с контактами других серий (например, HCT, HTL)
• Не рассчитан на постоянное погружение в жидкости или воздействие брызг воды
• Не следует применять с проводами больше 2,5 мм2 - возможна потеря контакта

Примеры использования

• Электрошкафы CNC-станков - для подключения датчиков и исполнительных механизмов
• Линии конвейеров - удобство замены выходящих из строя реле
• Системы освещения и управления HVAC - быстрый сервис при изменении сценариев
• Автоматические системы учёта - подключение импульсных счетчиков

Практические советы

• Перед первичным монтажом протестируйте каждый контакт на целостность - особенно если используются старые провода
• Не затягивайте винты слишком сильно - это может повредить внутренние контакты
• Обязательно используйте этикетки для каждой точки; модуль не имеет встроенной маркировки
• При групповой замене контактов отключите питание всей панели - даже если кажется, что цепь “не активна”
• HC-M-12-PT-M лучше всего работает в хорошо вентилируемых шкафах - перегрев снижает срок службы
