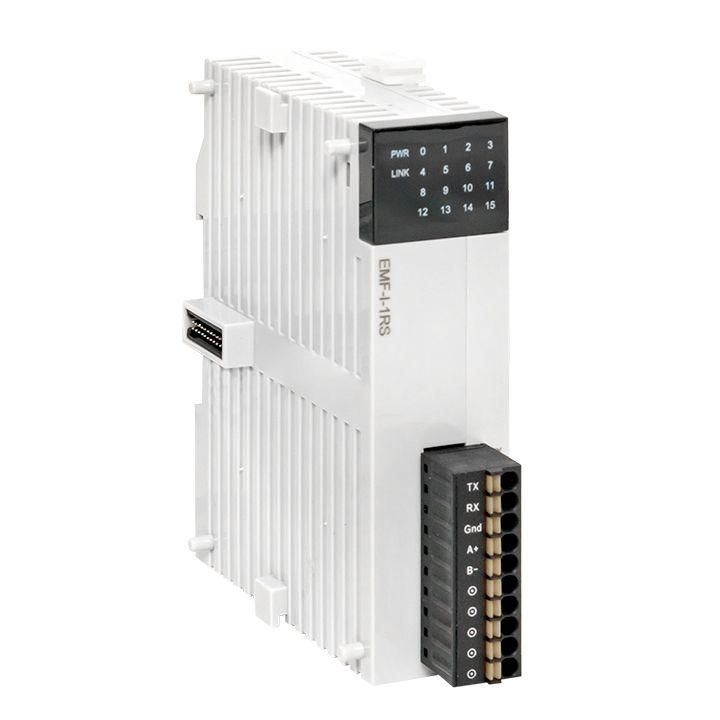

Модуль интерфейсный EMF 1RS PRO-Logic EKF PROxima | EMF-I-1RS

Модуль интерфейсный EMF 1RS PRO-Logic PROxima от EKF предназначен для передачи сигналов между устройствами автоматизации и системами управления на базе MODBUS. Его компактная конструкция и поддержка шинного монтажа делают его удобным решением для интеграции в промышленные системы, особенно там, где важна надёжность и минимизация проводки.

Назначение и область применения

EMF 1RS PRO-Logic PROxima — это интерфейсный модуль, который преобразует дискретные входные/выходные сигналы в данные, совместимые с протоколом MODBUS RTU. Он позволяет подключить простые устройства — датчики, кнопки, реле — к контроллерам, PLC или SCADA-системам через одну RS-485 шину. Применяется в системах автоматизации производственных линий, конвейерах, насосных станциях, системах вентиляции и освещения.

Технические характеристики

• Питание: постоянный ток 20,4–28,8 В или переменный ток 230 В — возможность подключения к двум типам сетей без внешнего блока питания;
• Поддерживает протокол MODBUS RTU — обеспечивает совместимость с большинством промышленных контроллеров и программного обеспечения;
• Шинный монтаж — устанавливается на DIN-рейку 35 мм, что ускоряет сборку распределительных щитов;
• Тип изделия: интерфейсный модуль — выполняет роль «моста» между цифровой шиной и физическими контактами.

Совместимость и монтаж

EMF 1RS PRO-Logic PROmina совместим со всеми устройствами, поддерживающими MODBUS RTU по RS-485. Для подключения требуется всего три провода: A, B и земля (если используется питание от сети 230 В — также L и N). Монтаж осуществляется на стандартную DIN-рейку. Клеммы для подключения сигналов доступны с лицевой стороны — обслуживание и замена не требуют демонтажа модуля из щита.

Безопасность и стандарты

Произведён в соответствии с требованиями к промышленному оборудованию. Напряжение питания 230 В соответствует нормам для бытовых и промышленных сетей. Отсутствие указания IP-класса означает, что модуль предназначен для установки внутри закрытых щитов — не для открытых площадок или агрессивных сред.

Преимущества

• Двухдиапазонное питание — можно использовать как в цепях постоянного, так и переменного тока, снижая необходимость запасать разные версии модулей;
• MODBUS RTU — универсальный протокол, легко интегрируется в существующие системы без доработки ПО;
• Шинный монтаж — экономит время при сборке щитов и уменьшает количество проводов;
• Интеграция в серию PRO-Logic и PROxima — гарантирует единообразие с другими модулями EKF, упрощая масштабирование проектов.

Ограничения применения

• Не предназначен для работы вне помещений — отсутствует защита от пыли и влаги (IP-класс не указан);
• Работает только с дискретными (цифровыми) сигналами — не поддерживает аналоговые входы (например, 4–20 мА);
• Требует наличия MASTER-устройства (PLC, компьютер) на шине — сам по себе не является автономным контроллером;
• Не имеет встроенного экрана или индикации состояния — диагностика возможна только через ПО или внешние индикаторы.

Примеры использования

• Подключение трёх датчиков положения на конвейере к одному PLC через один порт RS-485;
• Автоматическое управление освещением в цеху по сигналам с кнопочных постов;
• Сбор данных с термореле и предохранителей в распределительном щите для мониторинга в SCADA-системе;
• Замена жесткой проводки на шинную сеть в старых станках для цифровизации производства.

Практические советы

• При использовании питания 230 В убедитесь, что в щите есть УЗО — модуль работает напрямую от сети, без гальванической развязки;
• На шине RS-485 используйте терминирующие резисторы 120 Ом на крайних устройствах — это исключит помехи и потери сигнала;
• Проверьте адрес модуля до монтажа — он выставляется DIP-переключателями; неверный адрес — частая причина отказа связи;
• EMF 1RS PRO-Logic PROxima лучше сочетать с другими модулями серии PRO-Logic — они имеют одинаковый форм-фактор и методы настройки, что упрощает обучение персонала.
