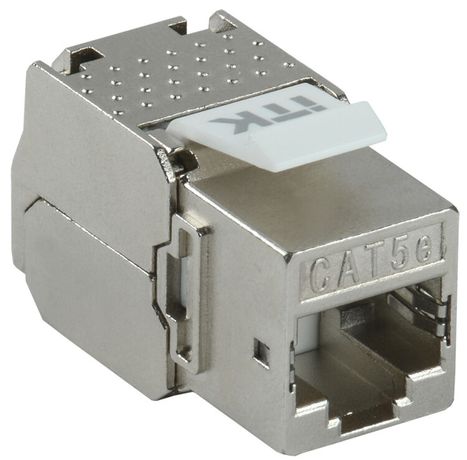

Модуль Keystone Jack кат. 5E STP без инстр. 180 град. | CS1-1C5ES-T2 ITK IEK

Модуль Keystone Jack категории 5E от бренда ITK (артикул cs1-1c5es-t2) предназначен для надёжного соединения сетевых кабелей в стационарной телефонной и компьютерной сети. Этот модуль поддерживает экранированные кабели STP и FTP, обеспечивая устойчивую передачу данных до 1 Гбит/с, и легко монтируется без специального инструмента.

Назначение и область применения

Модуль Keystone Jack категории 5E используется для сборки информационных розеток на рабочих местах, в серверных шкафах и распределительных панелях. Подходит для создания локальных сетей в офисах, учебных заведениях, медицинских учреждениях и на производстве. Устанавливается в стандартные Keystone-корпуса, патч-панели и стеновые коробки. Модуль ITK cs1-1c5es-t2 подходит как для новых монтажей, так и для замены износившихся элементов.

Технические характеристики

• Категория: 5E - поддерживает скорость передачи до 1 Гбит/с при частоте до 100 МГц
• Тип разъёма: RJ45 8P8C - совместим с любыми Ethernet-кабелями с коннекторами типа RJ45
• Экранирование: да - защищает сигнал от внешних помех, особенно важно при использовании STP и FTP кабелей
• Способ подключения: 110 - позволяет фиксировать жилы кабеля с помощью ударного инструмента (не требует обжима)
• Диапазон AWG: 22–24 - оптимальная толщина провода для надёжного контакта
• Угол выхода: 180° - кабель выходит прямо назад, что удобно при монтаже в плотных панелях
• Цвет: серый - соответствует стандартному цвету сетевой аппаратуры
• Срок гарантии: 12 месяцев

Совместимость и монтаж

Модуль ITK cs1-1c5es-t2 устанавливается внутрь стандартных Keystone-платформ (например, в патч-панели 1U, 2U или настенные розеточные коробки). Для монтажа достаточно вставить модуль в корпус до щелчка. Подключение кабеля выполняется через контактную планку 110: зачищенные жилы вставляются в пазы и фиксируются обычным punch-down инструментом. Кабель должен иметь круглое сечение - модуль совместим с большинством типов UTP, STP и FTP кабелей. Обязательно соблюдайте правильную раскладку жил по T568A/T568B - это влияет на работоспособность всей цепи.

Преимущества

• Отсутствие необходимости в инструментальной установке - экономит время при массовом монтаже
• Высокая степень экранирования снижает уровень наводок, повышает стабильность сигнала
• Угол 180° предотвращает перегиб кабеля и уменьшает риск повреждения при плотном расположении модулей
• Совместимость с кабелями STP и FTP делает модуль универсальным для сред с высокой ЭМИ
• Стандартный форм-фактор - совпадает с требованиями ANSI/TIA-568 и ISO/IEC 11801

Ограничения применения

• Не подходит для монтажа в панели с углом выхода менее 90° - возможен зажим кабеля
• Не рекомендован для использования с кабелями AWG ниже 22 (слишком толстые) или выше 24 (слишком тонкие) - риск плохого контакта
• Не является водонепроницаемым - не применяйте во влажных помещениях без дополнительной защиты
• Не предназначен для частых подключений/отключений - рассчитан на постоянную установку, а не для мобильного использования

Примеры использования

• Установка в патч-панель серверной комнаты для подключения коммутаторов
• Замена старого модуля в офисной розетке при модернизации сети
• Монтаж в коробках на рабочих местах сотрудников отделов IT и бухгалтерии
• Создание экранированной сети на производственной линии рядом с мощными двигателями

Практические советы

• Перед монтажом проверьте соответствие цветовой схемы (T568A/B) на обоих концах кабеля - это исключает ошибки подключения
• При использовании FTP/STP кабеля обязательно заземлите экран на стороне коммутатора или патч-панели
• Не затягивайте кабель слишком сильно при прокладке - это может деформировать внутренние пары и снизить качество связи
• При групповом монтаже нескольких модулей используйте одинаковый порядок подключения - это упрощает диагностику
• Храните запасные модули в оригинальной упаковке - они чувствительны к пыли и механическому воздействию
