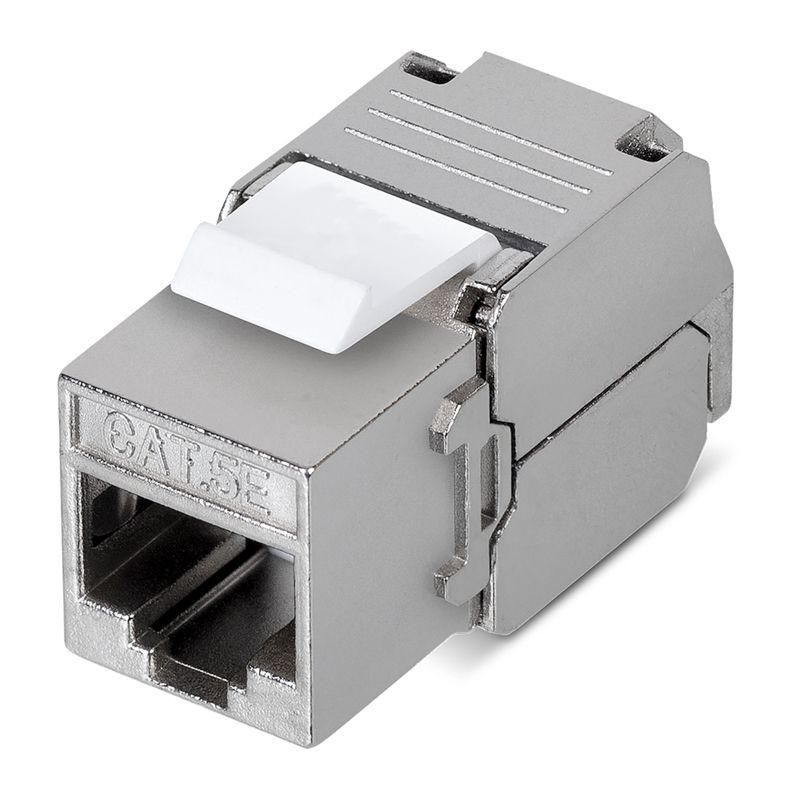

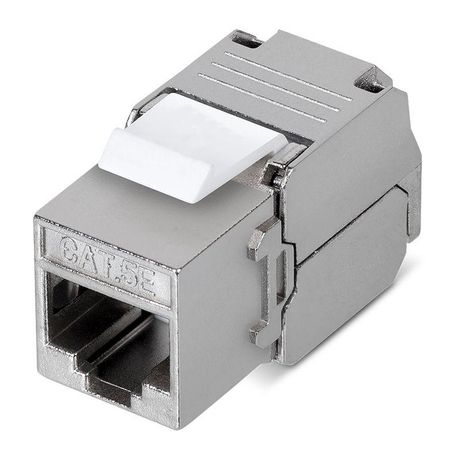

Модуль Keystone Jack RJ-45(8P8C), FTP экранированный, CAT 5e, тип 180 градусов, самозажимной REXANT PRO | 02-0071 MEET

Модуль Keystone Jack RJ-45(8P8C) FTP экранированный CAT 5e тип 180 градусов самозажимной от бренда REXANT (артикул 02-0071) предназначен для надёжного подключения сетевых устройств через экранированные кабели в стационарных и распределительных точках сети. Его компактная форма и угловое исполнение позволяют удобно размещать модуль в патч-панелях и настенных розетках, особенно там, где важна экономия пространства.

Назначение и область применения

Этот модуль используется для создания точек подключения Ethernet в информационных сетях. Устанавливается в модульные панели, стеновые рамки, встраиваемые коробки и системы типа Mosaic. Подходит для соединения компьютеров, телефонов, IP-камер, принтеров и другого сетевого оборудования. Экранирование (FTP) обеспечивает защиту от внешних помех, что важно в условиях сильного электромагнитного влияния - например, рядом с силовыми кабелями, промышленным оборудованием или в офисных зданиях с плотной проводкой.

Технические характеристики

• Стандарт: Cat 5e, частота до 100 МГц - поддерживает скорость передачи до 1 Гбит/с
• Тип контактов: FTP (экранированный) - металлический экран снижает наведённые помехи
• Тип терминирования: самозажимной (без инструмента) - зачистка и фиксация жил выполняются одним движением
• Подключаемый кабель: одножильные провода 22–25 AWG (стандартные для LAN-кабелей)
• Ресурс подключений: не менее 750 циклов - долговечность при частых переподключениях
• Усилие удержания разъёма: 50 Н/1 мин - надёжное крепление вилки RJ-45
• Температурный режим:
  • Хранение: -40 C … +70 C
  • Монтаж: 0 C … +50 C
  • Эксплуатация: -10 C … +60 C
• Цветовая маркировка: соответствует T568A и T568B - совместим с международными стандартами wiring
• Угол выхода: 180° - кабель выходит прямо назад, экономя место в глубоких панелях

Совместимость и монтаж

Модуль совместим со всеми стандартными Keystone-корпусами и панелями, имеющими квадратное отверстие 14×14 мм. Для установки достаточно вставить модуль в паз до щелчка - он фиксируется механически. Кабель подключается без специального инструмента: зачищенные жилы заводятся в контактные пазы, после чего крышка автоматически зажимает проводник. Обязательно соблюдайте цветовую последовательность (T568A/B), указанную на лицевой стороне модуля. Не используйте многожильные кабели - они не обеспечивают надёжного контакта в самозажимных модулях этого типа.

Преимущества

• Экранирование FTP снижает риск потерь сигнала в средах с высоким уровнем ЭМИ
• Угол 180° позволяет избежать перегиба кабеля в тесных местах - повышает долговечность соединения
• Самозажимной механизм исключает необходимость в обжимном инструменте - ускоряет монтаж
• Чёткая маркировка T568A/B на лицевой поверхности предотвращает ошибки при подключении
• Высокий ресурс подключений (750+) делает модуль подходящим для активно используемых точек

Ограничения применения

• Не предназначены для работы при температуре ниже -10 C во время эксплуатации - возможны отказы контактов
• Не рекомендован для использования с многожильными (гибкими) кабелями - плохой контакт и быстрый износ
• Не следует применять вне закрытых помещений без защиты от осадков - хотя есть экранирование, степень защиты IP не указана и не гарантируется
• Не подходит для PoE++ (IEEE 802.3bt) с мощностью выше 60 Вт - Cat 5e имеет ограниченную теплостойкость при больших токах

Примеры использования

• Настенная розетка в офисе для подключения ПК и телефона
• Патч-панель в серверной комнате с большим количеством кабелей
• Интеграция в систему “Mosaic” для современных распределительных шкафов
• Производственные участки с наличием частотных преобразователей и двигателей - экранирование защищает сигнал от помех
• Обустройство точек доступа Wi-Fi, где требуется проводное подключение к маршрутизатору

Практические советы

• Перед монтажом проверьте, чтобы кабель был именно одножильный - многожильный не будет надёжно зажат
• Зачищайте жилы точно на 20–25 мм - слишком длинная зачистка вызывает замыкания, слишком короткая - слабый контакт
• При установке в панель следите, чтобы модуль полностью вошёл - не должно быть люфта
• Для тестирования связи используйте кабельный тестер - особенно если работаете в условиях повышенных помех
• Если нужна более высокая частота (до 250 МГц) или поддержка PoE++, выбирайте Cat 6a - этот модуль не рассчитан на такие нагрузки
