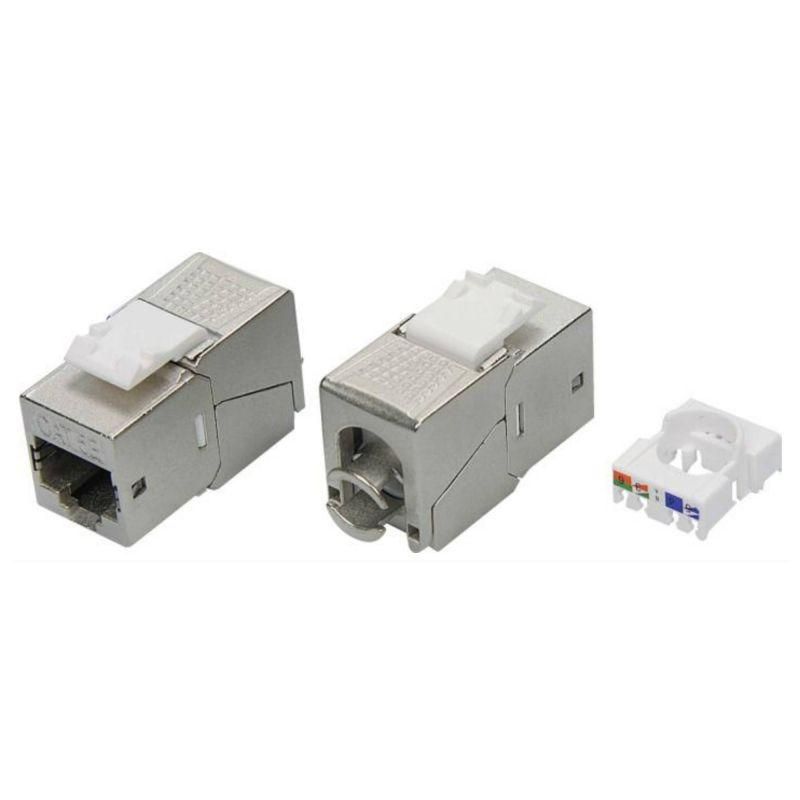

Модуль Keystone RJ45 CAT5E экранированный(STP), 90 градусов,серебристый (форм-фактор S19) | RNK5EF90TL DKC ДКС

Модуль Keystone RJ45 CAT5E экранированный (STP), 90 градусов, серебристый, форм-фактор S19 от бренда DKC (ДКС), артикул rnk5ef90tl - это защищённый сетевой разъём для надёжного подключения Ethernet-кабелей в стационарных и распределительных точках сети. Подходит для монтажа в панели, коробки и на DIN-рейку, обеспечивает стабильную передачу данных до 1 Гбит/с.

Назначение и область применения

Модуль предназначен для создания точек подключения к локальной сети через кабель Cat5e. Устанавливается в стеновые абонентские коробки, монтажные панели и комплекты для офисных рабочих мест. Применяется там, где важна помехозащита - например, рядом с силовыми кабелями, в серверных помещениях, на производстве или в зданиях с высоким уровнем электромагнитных помех.

Технические характеристики

• Категория: Cat5e - поддерживает скорость до 1 Гбит/с при длине кабеля до 100 м
• Экранирование: STP (экранированный) - снижает влияние внешних ЭМП
• Угол выхода: 90 градусов - позволяет прокладывать кабель перпендикулярно поверхности, экономя место
• Способ присоединения: 110 - контактная система для обжима жил без инструмента
• Форм-фактор: S19 - совместим с панелями стандарта Keystone
• Размер провода: AWG 23–26 - подходит для тонких многожильных и однопроволочных кабелей
• Цвет: Серебристый - соответствует эстетике современных панелей

Совместимость и монтаж

Модуль фиксируется в корпусах с помощью защелкивания - не требует винтов или клея. Обжим жил выполняется по технологии 110: провод заводится в контактный канал и фиксируется легким нажатием. Для работы нужен только обжимной инструмент (например, punch-down tool), хотя некоторые модели позволяют использовать плоскую отвертку.

Совместим с:

• Коммутационными панелями: RNKPP24EA1, RNKPP241
• Лицевыми рамками: RNW1W
• Адаптерами для DIN-рейки: RNW1DIN

Заземление реализуется только через металлический корпус панели в шкафу - сам модуль не имеет отдельного вывода на землю. Поэтому важно, чтобы вся цепочка (панель + корпус) была правильно заземлена.

Безопасность и стандарты

Соответствует требованиям TIA/EIA-568-B.2 для категории 5e. Материалы контактов - фосфористая бронза с никелевым покрытием, что гарантирует долгий срок службы и устойчивость к окислению. Нет открытых токоведущих частей - безопасен при работе под напряжением до 100 В постоянного тока.

Преимущества

• Экранирование STP минимизирует потери сигнала и помехи от соседних кабелей и оборудования
• Угол 90° удобен для маршрутизации кабеля в ограниченном пространстве - особенно в нишах и за панелями
• Обжим по системе 110 - быстрый, надёжный, не требует сложного инструмента
• Поддержка как многожильных, так и однопроволочных проводников - универсальность для разных типов кабелей
• Стандартный форм-фактор S19 - легко заменить или дополнить в любой существующей панели

Ограничения применения

• Не предназначены для прямого подключения к активному оборудованию - только как переходник между кабелем и панелью
• Требуют обязательного заземления через панель; при использовании вне заземленного корпуса эффективность экрана теряется
• Не подходят для наружной установки - не имеют защиты IP
• Не рекомендованы для частых подключений/отключений - рассчитаны на стационарное использование

Примеры использования

• Инсталляция в офисе: модуль установлен в стеновой коробке у рабочего места, к нему подключен компьютер через Cat5e-кабель
• Производственные линии: подключение контроллеров и датчиков в панелях с высоким уровнем ЭМП
• Серверные комнаты: сборка в 24-портовой панели RNKPP24EA1 с последующим подключением к коммутатору
• Аудио-визуальные системы: подключение IP-камер и VoIP-телефонов в зданиях с длинными трассами кабеля

Практические советы

• Перед обжимом проверьте цветовую схему (T568A/B) - соблюдайте одинаковый порядок на обоих концах
• При использовании однопроволочного кабеля (моножила) - не перегибайте жилу при вставке, она хрупкая
• Для лучшей связи с экраном используйте кабель с общей оплеткой и медным дренажным проводом - он должен быть подсоединен к корпусу панели
• При монтаже в панель RNKPP241 - убедитесь, что вы не перепутали модуль с неэкранированным аналогом (нет метки “STP”)
• По возможности избегайте перегибов кабеля под углом менее 90° после подключения - это снижает качество сигнала
