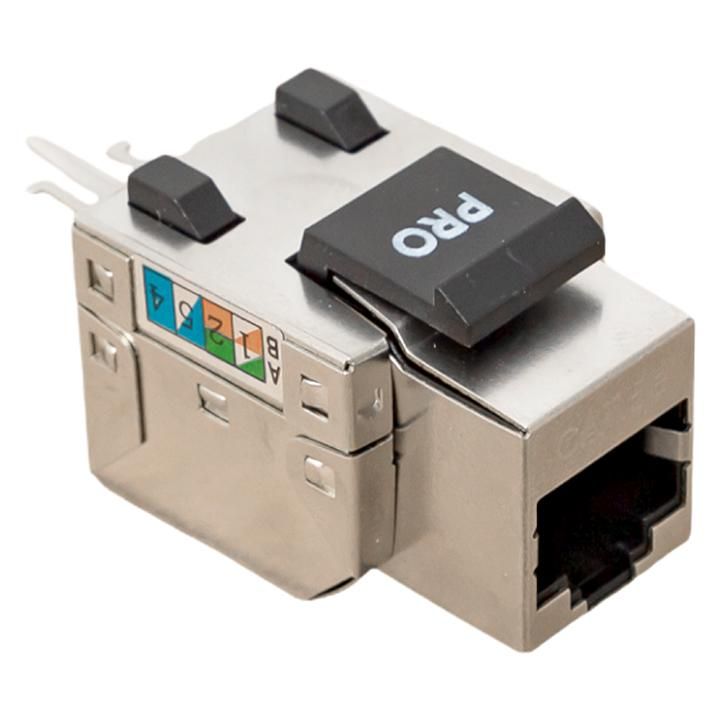

Модуль розеточный Keystone RJ45 кат.5E FTP экранир. 110 IDC 90град. TERACOM PRO EKF TRP-KSTN-SOCK-90D-5EFTP

Модуль розеточный Keystone Cat.5E RJ-45 экранированный FTP 110 IDC 90 градусов от EKF (серия TERACOM PRO, артикул trp-kstn-sock-90d-5eftp) предназначен для надёжного подключения сетевых устройств через витую пару с защитой от электромагнитных помех. Подходит для установки в патч-панели и стеновые рамки стандарта Keystone.

Назначение и область применения

Модуль используется для создания точек доступа в компьютерных сетях на основе кабеля категории 5E. Он обеспечивает физическое соединение между сетевым оборудованием (компьютерами, камерами, телефонами) и кабельной инфраструктурой. Удобен для монтажа в офисах, учебных заведениях, промышленных помещениях, спортивных комплексах и других зонах с высокими требованиями к стабильности связи. Экранированная версия особенно эффективна там, где есть сильные источники электромагнитных помех - например, рядом с двигателями, частотными преобразователями или силовыми кабелями.

Технические характеристики

• Категория кабеля: Cat.5E - поддерживает скорость до 1 Гбит/с на расстоянии до 100 метров
• Разъём: RJ-45 8P8C - совместим с любыми стандартными Ethernet-вилками
• Экранирование: FTP (foiled twisted pair) - каждый скрученный пар имеет индивидуальную фольгированную изоляцию, общая экранная оплетка защищает весь кабель
• Способ терминирования: 110 IDC - контактные лезвия для обжима жил без пайки
• Угол выхода: 90 градусов - удобен для компактной укладки в панелях и коробках
• Тип проводника: подходит для однопроволочных (моножил) и многопроволочных (многожильных) кабелей
• Цвет корпуса: серебристый - соответствует стандартному цвету для сетевой аппаратуры

Совместимость и монтаж

Модуль совместим со всеми стандартными Keystone-корпусами и рамками, включая патч-панели, настенные розетки и потолочные коробки. Для установки требуется специальный инструмент - обжимной клещ с насадкой 110 IDC. Без него невозможно правильно обжать жилы кабеля. Кабель необходимо зачищать на длину около 2–3 см перед подключением. После ввода жил в контакты они фиксируются автоматически при нажатии инструмента. Модуль легко вынимается и заменяется, что упрощает обслуживание и реконфигурацию сети.

Безопасность и стандарты

Произведён в соответствии с требованиями TIA/EIA-568-B.2 и ISO/IEC 11801 для кабельных систем категории 5E. Экранирование снижает риск возникновения помех, повышает устойчивость сигнала и соответствует нормам EMC для промышленных сред. Напряжение и ток не регулируются - модуль предназначен исключительно для передачи данных, не для питания устройств (PoE не поддерживается напрямую, но может работать в составе PoE-системы при правильном использовании кабеля и оборудования).

Преимущества

• Высокая устойчивость к внешним электромагнитным помехам благодаря экранированию FTP
• Угол 90° позволяет экономить место внутри панелей и минимизировать перегибы кабеля
• IDC-контакты обеспечивают надёжное соединение без пайки - меньше ошибок при монтаже
• Поддержка как однопроволочных, так и многопроволочных кабелей - универсальность для разных условий
• Стандартный формат Keystone - совместим с тысячами существующих решений

Ограничения применения

• Не предназначен для работы вне помещений - не имеет защиты IP и не рассчитан на влагу, пыль или температурные перепады
• Требует обязательного использования специального инструмента 110 IDC; без него монтаж невозможен
• Не поддерживает питание по Ethernet (PoE) напрямую - работает только как интерфейс передачи данных, но может применяться в PoE-сетях при наличии активного оборудования
• Не следует использовать с кабелями ниже категории 5E - потеря качества сигнала возможна при использовании Cat.3 или Cat.5

Примеры использования

• Подключение камеры видеонаблюдения к патч-панели в серверной комнате
• Установка в рабочем месте сотрудника в цеху с мощными электродвигателями
• Формирование портов в патч-панели для VoIP-телефонии
• Обустройство точек доступа в спортзале или тренажёрном зале для управления оборудованием

Практические советы

• Перед монтажом проверьте, чтобы кабель был действительно Cat.5E - использование более слабых кабелей сводит на нет преимущество экранирования
• При прокладке кабеля сохраняйте радиус изгиба не менее 4 диаметров кабеля - иначе нарушится экранирование и качество сигнала
• Заземление экрана обязательно! Обязательно подключите экран к заземлению на стороне патч-панели или шасси - иначе эффект от экранирования будет минимальным
• При работе с многожильным кабелем используйте аккуратный обжим - слишком сильное давление может повредить внутренние жилы
• Проверяйте последовательность жил по стандарту T568A/B - неверная распиновка вызывает отказ связи даже при идеальном монтаже
