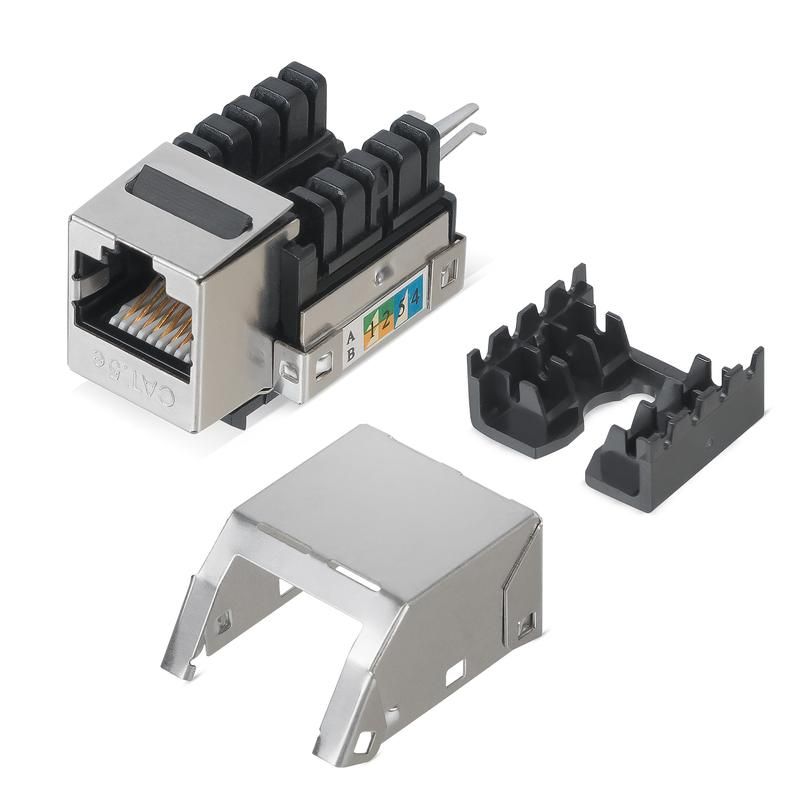

Вставка Keystone Jack RJ-45 90 градусов категория 5e экранированная заделка тип 110 WRline - WR-KJ-RJ45-C5E-SH-90 505213

Вставка Keystone Jack RJ45, категория 5E, экранированная, 90 градусов, заделка тип 110 от бренда WRline (артикулы wr-kj-rj45-c5e-sh-90 и 505213) предназначена для надёжного подключения сетевых кабелей в внутренних коммуникациях. Экранированная конструкция снижает помехи, а угол 90 градусов позволяет компактно размещать модуль в ограниченном пространстве.

Назначение и область применения

Эта вставка используется для создания точек подключения Ethernet в локальных сетях. Подходит для установки в патч-панели, стеновые розетки, распределительные коробки и другие системы кабельной разводки. Применяется в офисах, учебных заведениях, серверных помещениях и других зонах с постоянным доступом к сети. Не рекомендуется для уличного монтажа - работает только внутри помещений.

Технические характеристики

• Тип разъёма: RJ45 - стандартный интерфейс для Ethernet-кабелей
• Категория: Cat.5e - обеспечивает скорость передачи до 1 Гбит/с на расстоянии до 100 метров
• Экранирование: есть - защищает сигнал от внешних электромагнитных помех
• Угол выхода: 90° - удобен для плотной укладки кабелей в угловых местах
• Заделка контактов: тип 110 - требует специального инструмента для обжима
• Количество портов: один
• Материал корпуса: ABS-пластик - прочный, негорючий, устойчивый к механическим нагрузкам
• Рабочая температура: от 0C до +50C - подходит для комфортных интерьерных условий
• Сечение кабеля: 22–26 AWG - совместим с одножильными медными проводами
• Цвет: металлик - эстетичный, не выгорает, маскирует следы эксплуатации

Совместимость и монтаж

Вставка совместима со всеми стандартными Keystone-корпусами и рамками, имеющими слот под модуль 8P8C. Для подключения кабеля требуется инструмент для обжима типа 110 - обычный обжимной клещ для RJ45 не подойдёт. Монтаж выполняется путём вставки модуля в соответствующую нишу и фиксации защёлками. После установки необходимо закрыть контактную часть защитной крышкой. Установленный модуль можно использовать сразу после проверки целостности связи.

Безопасность и стандарты

Изделие выполнено из негорючего ABS-пластика, что соответствует требованиям безопасности для внутренней проводки. Соответствует стандартам TIA/EIA-568-B для категории 5e. Нет сертификатов для взрывоопасных сред - не применяется в опасных зонах.

Преимущества

• Экранированная конструкция минимизирует влияние помех от соседних кабелей и бытовой техники
• Угол 90° экономит место в тесных коробках и уменьшает перегибы кабеля
• Стандартная заделка тип 110 гарантирует долговечный контакт при правильном монтаже
• Защитная крышка на контактах предотвращает случайное повреждение до момента подключения
• Металлический цвет легко сочетается с современными панелями и декором

Ограничения применения

• Не предназначен для наружной установки - не имеет защиты от влаги и пыли
• Не поддерживает PoE+ и выше - максимальная мощность ограничена возможностями Cat.5e
• Требуется специальный инструмент 110 - без него невозможно качественно обжать кабель
• Не совместим с многожильными кабелями - только одножильные провода 22–26 AWG
• Работает только в диапазоне 0…+50C - не подходит для холодных чердаков или неотапливаемых помещениях зимой

Примеры использования

• Подключение компьютера к сети через настенную розетку в офисе
• Создание точки доступа для IP-камеры в коридоре жилого дома
• Установка в патч-панель серверной комнаты для организации коммутационного поля
• Обустройство кабельной трассы в образовательном центре с высокой плотностью устройств

Практические советы

• Перед монтажом проверьте, чтобы кабель имел именно одножильную жилу - многожильный провод не будет надёжно фиксироваться в контактах типа 110
• Используйте инструмент 110 с регулировкой глубины - это исключит повреждение контактов при обжиме
• При прокладке кабеля соблюдайте радиус изгиба не менее 4 диаметров кабеля - особенно важно при использовании экранированного варианта
• Если планируете частые замены кабелей, рассмотрите возможность перехода на модуль с заделкой типа Krone - он проще в обслуживании
• Проверяйте соответствие цветовой схемы обжима (T568A/B) на обоих концах кабеля - это критично для работы сети
