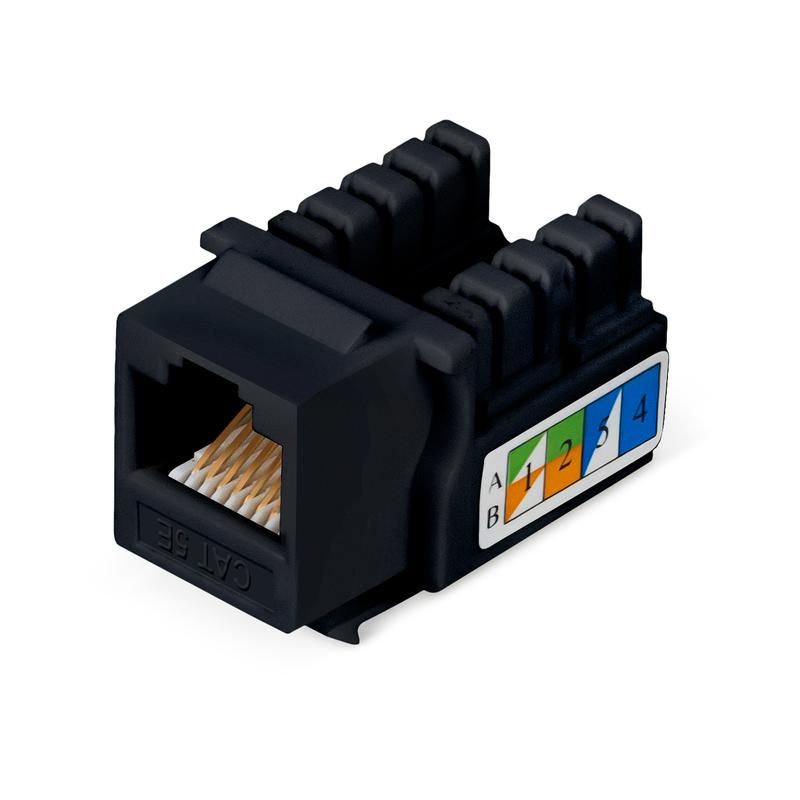

Вставка Keystone Jack RJ-45, категория 5e, заделка тип 110, черная - KJ-RJ45-Cat.5e-90-BK Cabeus 9482c

Вставка Keystone Jack RJ-45 категория 5e заделка тип 110 черная от бренда Cabeus (артикулы kj-rj45-cat.5e-90-bk и 9482c) - это компактный модуль для организации сетевых соединений в патч-панелях, настенных розетках и модульных системах Mosaic. Предназначен для надежного подключения Ethernet-кабелей с использованием технологии 110-заделки.

Назначение и область применения

Эта вставка используется для создания точек доступа в локальных вычислительных сетях. Устанавливается в стандартные рамки и панели, где требуется подключение компьютеров, телефонов, IP-камер, терминалов и другого сетевого оборудования. Применяется в офисах, учебных заведениях, центрах обработки данных и на производстве там, где нужна устойчивая связь по стандарту Cat.5e.

Технические характеристики

• Тип разъема: RJ-45 (8P8C)
• Категория: Category 5e - обеспечивает передачу данных до 1 Гбит/с на расстоянии до 100 метров
• Тип заделки: 110 - позволяет фиксировать жилы кабеля без пайки
• Материал контактов: фосфористая бронза с золотым покрытием - снижает сопротивление и предотвращает окисление
• Поддерживаемые провода: одножильные, сечение 22–26 AWG
• Разводка: соответствие стандартам T568A и T568B - гибкая настройка под существующую инфраструктуру
• Цвет: черный - удобен для визуального различения в сложных панелях
• Неэкранированный (UTP) - подходит для сред с низким уровнем помех

Совместимость и монтаж

Вставка Keystone Jack RJ-45 категория 5e заделка тип 110 черная совместима со всеми стандартными Keystone-корпусами и панелями, имеющими 110-совместимые слоты. Для монтажа необходим инструмент 110-type (обжимной инструмент с V-образным лезвием). Кабель зачищают, жилы располагают по цветовой схеме T568A/B, затем заводят в контактные канавки и фиксируют одним движением инструмента. Напряжение и ток не регулируются - устройство работает исключительно в качестве пассивного соединителя.

Преимущества

• Стандартная форма - легко заменить на аналогичную модель любого производителя
• Удобная заделка 110 - быстрый и надежный монтаж без пайки
• Четкая маркировка контактов - минимизирует ошибки при сборке
• Высокая долговечность контактов - рассчитана на сотни переподключений
• Изготовлено компанией Cabeus - известным производителем коммуникационного оборудования с проверенной качественной базой

Ограничения применения

• Не предназначен для экранированных кабелей (STP, FTP) - отсутствует металлический экран и заземление
• Не подходит для многожильных проводников - риск плохого контакта из-за малого сечения и гибкости жил
• Не рассчитан на высоковольтные цепи - только данные и низковольтные сигналы (PoE до 90 Вт поддерживаются через кабель, но сам модуль не управляет питанием)
• Не рекомендован для открытых улиц или сырых помещений - отсутствует защита от влаги и пыли (IP-класс не указан, значит, нет защиты выше IP20)

Примеры использования

• Подключение ПК к сети в офисном пространстве через настенную розетку
• Создание портов в патч-панели серверной комнаты
• Монтаж точек доступа для IP-телефонии
• Обустройство рабочих мест на производстве с подключением контроллеров и HMI-терминалов
• Замена поврежденного модуля в уже установленной системе

Практические советы

• Перед монтажом всегда сверьте цветовую схему (T568A или T568B) на обоих концах кабеля - не смешивайте!
• Используйте только инструмент 110-type; обычный обжимщик для RJ-45 не подойдет - можно повредить контакты
• Проверьте длину зачистки жил - не более 15 мм, чтобы избежать перекрестных помех
• Если планируете использовать PoE - убедитесь, что весь канал (кабель, разъемы, patch panel) соответствует Cat.5e и выше
• Храните запасные вставки - они часто выходят из строя при частой замене кабелей
• Артикулы kj-rj45-cat.5e-90-bk и 9482c - это один и тот же продукт, просто разные номера в каталогах. Уточняйте при заказе.
