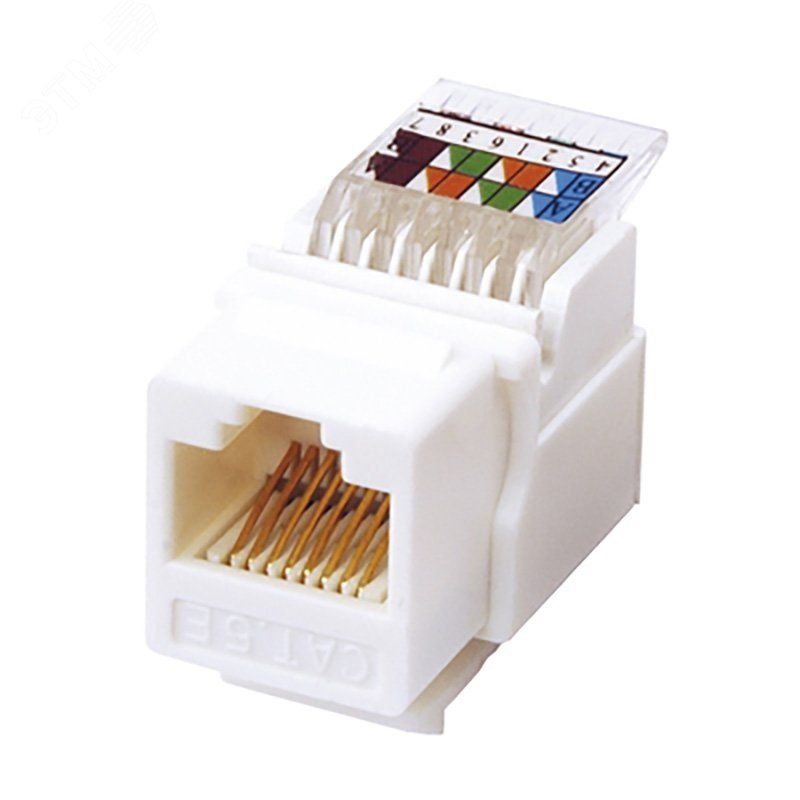

Модуль Keystone Jack RJ-45(8P8C), UTP неэкранированный, категория 5e, тип 180 градусов, самозажимной, белый, REXANT - 03-1012 MEET

Модуль Keystone Jack RJ-45 (8P8C), UTP неэкранированный, категория 5e, тип 180 градусов, самозажимной, белый - это компактный разъём для организации локальных сетей в офисах, жилых домах и на объектах связи. Бренд Rexant предлагает этот модуль в формате, удобном для установки в стеновые и панельные коробки, обеспечивая надёжное соединение без необходимости в обжимных инструментах.

Назначение и область применения

Модуль Keystone Jack RJ-45 (8P8C), UTP неэкранированный, категория 5e, тип 180 градусов, самозажимной, белый предназначен для подключения Ethernet-кабелей к сетевому оборудованию через стеновые розетки, патч-панели или распределительные коробки. Подходит для создания локальных сетей в офисах, школах, квартирах и на производстве. Используется там, где требуется частая замена или переподключение кабелей - например, в рабочих местах, серверных комнатах или системах IP-камер.

Технические характеристики

• Категория: Cat 5e - поддерживает скорость передачи данных до 1 Гбит/с при длине кабеля до 100 метров
• Тип разъёма: RJ-45 (8P8C) - восемь контактов, совместим с любыми стандартными Ethernet-штекерами
• Тип кабеля: UTP (неэкранированный) - для внутренней прокладки в помещении
• Угол выхода: 180° - кабель выходит прямо назад, что снижает нагрузку на соединение и позволяет плотно укладывать панели
• Тип фиксации: Самозажимной (IDC) - изоляция проводов прорезается автоматически при введении в контакт
• Цвет: Белый - соответствует стандартному оформлению сетевых элементов
• Совместим с круглым кабелем и многопроволочными проводниками - подходит для большинства распространённых LAN-кабелей

Совместимость и монтаж

Модуль Keystone Jack RJ-45 (8P8C), UTP неэкранированный, категория 5e, тип 180 градусов, самозажимной, белый устанавливается в стандартные Keystone-корпуса - такие как настенные розетки, патч-панели или монтажные рамки. Для монтажа кабеля не нужны обжимные клещи: достаточно зачистить конец кабеля на 3–4 см, уложить провода в порядке T568A или T568B и вставить их в разъём IDC до щелчка. Каждый контакт имеет цветовую маркировку для правильного следования схеме. После монтажа можно проверить соединение тестером. Разъём RJ-45 на лицевой стороне принимает стандартные сетевые шнуры с RJ-45-вилками.

Преимущества

• Не требует обжимного инструмента - экономит время и снижает риск ошибок при монтаже
• Фиксация проводов происходит без повреждения жил благодаря точному механизму IDC
• Угол 180° предотвращает перегиб кабеля и увеличивает срок службы соединения
• Совместим с широким спектром кабелей - от тонких однопроволочных до более грубых многопроволочных
• Стандартная форма и цвет - легко интегрируется в существующие сетевые решения

Ограничения применения

• Не предназначена для наружной установки - отсутствует защита от влаги и пыли (IP-класс не указан)
• Не подходит для PoE+ или PoE++ при максимальной мощности - ограниченная теплостойкость контактов при длительной работе выше 15 Вт
• Не рекомендуется использовать с кабелями категории ниже 5e - возможна потеря скорости и помехи
• Не работает с коаксиальными или телефонными кабелями - только UTP/STP с RJ-45

Примеры использования

• Подключение компьютера к сети через настенную розетку в офисе
• Интеграция в патч-панель серверной комнаты для управления сетью
• Прокладка сети в учебных классах или медицинских учреждениях
• Создание точки доступа для IP-камеры или VoIP-телефона

Практические советы

• Перед монтажом всегда используйте схему T568B - она наиболее распространена в России и Европе
• Не перегибайте кабель ближе чем на 4 см от входа в модуль - это снижает качество сигнала
• Проверьте соответствие диаметра кабеля: слишком толстые кабели могут не войти в корпус
• При использовании в патч-панелях соблюдайте порядок цветов во всех модулях - это упрощает диагностику
• Артикулы etm03-1012 и 03-1012 - это один и тот же продукт; различия в номерах связаны с партиями поставки
