Модуль Keystone Jack RJ45 (8P8C) UTP кат.5E инструментал. бел. SUPRLAN 10-0313 Net.on

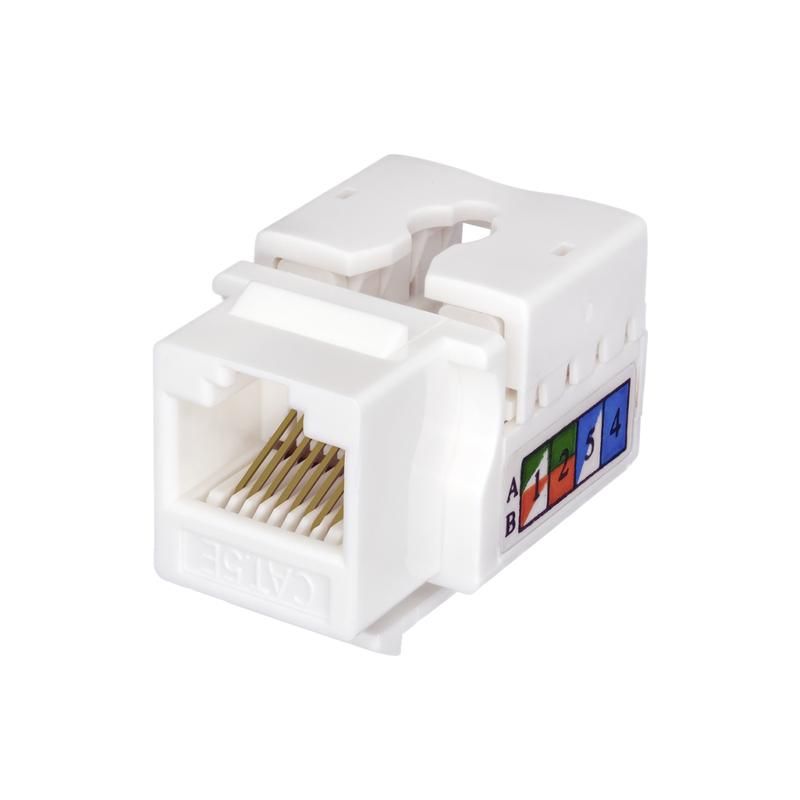

Модуль Keystone Jack 8P8C (RJ-45) UTP Cat.5e инструментальная заделка белый от Suprlan - это компактный соединительный элемент для организации сетевых подключений внутри помещений. Артикул 10-0313 подходит для монтажа в настенные розетки и модульные вставки типа Mosaic, но не используется в коммутационных панелях.

Назначение и область применения

Модуль Keystone Jack 8P8C (RJ-45) UTP Cat.5e инструментальная заделка белый служит для подключения Ethernet-кабелей к компьютерам, телефонам, IP-камерам и другому оборудованию в локальных сетях. Он устанавливается в стеновые рамки, панели и коробки с интерфейсом Keystone, обеспечивая надёжный физический контакт между кабелем и устройством. Применяется в офисах, жилых домах, учебных заведениях и других помещениях с внутренней проводкой.

Технические характеристики

• Тип разъёма: RJ-45 (8P8C)
• Категория: Cat.5e - поддерживает скорость до 1 Гбит/с на расстоянии до 100 м
• Способ присоединения: Инструментальная заделка (IDC) - требует обжимного инструмента 110 типа
• Сечение провода: 22–26 AWG - подходит как для тонких многожильных, так и для однопроволочных проводников
• Разводка: Соответствует стандартам T568A и T568B - гибкая настройка под любую схему подключения
• Исполнение: Внутреннее - не экранированное, для работы в условиях минимальных помех
• Цвет: Белый - сочетается с большинством интерьерных решений
• Материал: Пластик - прочный, не поддерживающий горение, устойчив к механическим воздействиям

Совместимость и монтаж

Модуль Keystone Jack 8P8C (RJ-45) UTP Cat.5e инструментальная заделка белый совместим с любыми Keystone-совместимыми пластиковыми рамками, коробками и панелями, включая продукцию Suprlan и сторонних производителей с тем же форм-фактором. Установка выполняется путём вдавливания модуля в гнездо до щелчка. Для подключения кабеля требуется специальный инструмент 110 типа - он позволяет точно зафиксировать жилы в контактах IDC без повреждения изоляции. Кабель должен иметь внешний диаметр, подходящий для входного канала модуля - подходит как круглый, так и плоский UTP-кабель.

Преимущества

• Универсальность: работает с однопроволочными и многожильными проводниками
• Стандартная разводка: поддержка обоих вариантов T568A/B - удобство при заменах и ремонте
• Легкость монтажа: инструментальная заделка снижает риск ошибок при подключении
• Надёжность контактов: металлические IDC-контакты обеспечивают долговременный контакт даже при частой переподключении
• Экономичность: один модуль заменяет целую розетку - можно собирать много портов в одной рамке

Ограничения применения

• Не подходит для установки в коммутационные панели - только в настенные и напольные модульные коробки
• Не экранирован - не рекомендован для зон с высокими уровнями электромагнитных помех (например, рядом с силовыми кабелями или двигателями)
• Требует наличия инструмента 110 типа - невозможно смонтировать без него
• Не предназначен для наружного использования - не имеет защиты от влаги и пыли

Примеры использования

• Подключение ПК к локальной сети через настенную розетку в офисе
• Запитка IP-камеры в коридоре квартиры через модульную рамку
• Создание точки доступа Wi-Fi с подключённым кабелем в учебном классе
• Аудиосистема с VoIP-телефоном в медицинском кабинете

Практические советы

• Перед обжимом проверьте цветовую последовательность жил по T568A или T568B - используйте одну схему во всей системе
• Не перегибайте кабель близко к модулю - радиус изгиба должен быть не менее 4 диаметров кабеля
• При использовании однопроволочных проводников убедитесь, что они плотно войдут в контакт - не допускайте люфта
• Если вы используете кабель с большим диаметром, проверьте, свободно ли он проходит в канал модуля - иначе возможна деформация корпуса
• Храните запасные модули в сухом месте - пластик не боится влаги, но влага внутри контактов вызывает окисление
