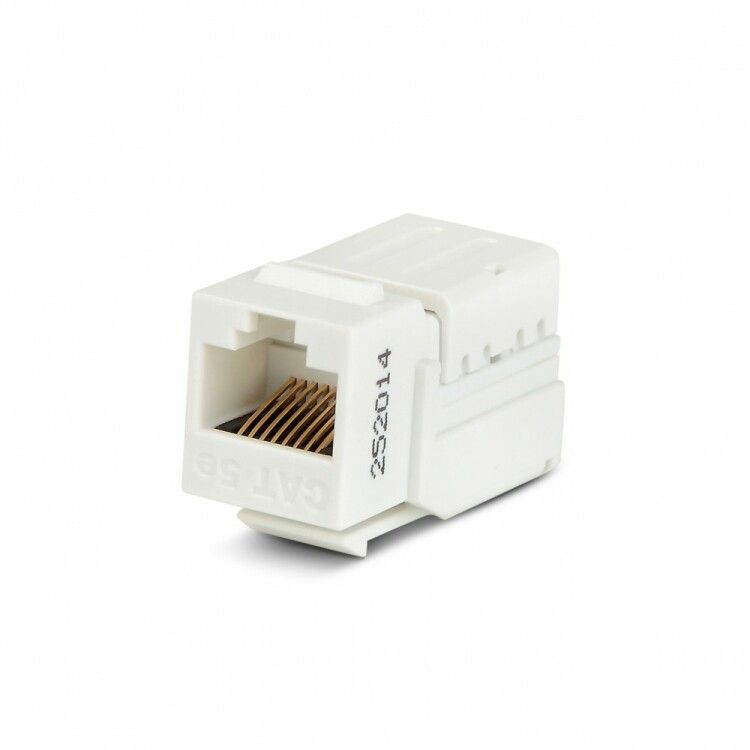

Вставка Keystone Jack KJNE-8P8C-C5e-90-WH RJ-45(8P8C), категория 5e, 110 IDC, заделка с помощью NE-TOOL, белая | 46653 Hyperline

Вставка Keystone Jack RJ-45 (8P8C) категории 5e от бренда Hyperline, артикул 46653 — компактный модуль для организации сетевых соединений в стеновых панелях, настенных коробках и patch-панелях. Подходит для монтажа в системах Ethernet до 1 Гбит/с, особенно удобна при использовании с инструментом NE-TOOL.

Назначение и область применения

Эта вставка используется для подключения сетевого кабеля к портам коммутационного оборудования — маршрутизаторам, коммутаторам, телефонным системам. Устанавливается в стандартные Keystone-платформы: настенные розетки, панели для серверных стоек, распределительные коробки. Применяется в офисах, школах, жилых домах, на производстве там, где требуется надёжное проводное соединение.

Технические характеристики

• Категория: Cat 5e — обеспечивает передачу данных до 1 Гбит/с на расстоянии до 100 метров
• Разъём: RJ-45 (8P8C) — восемь контактов, совместим с обычными LAN-штекерами
• Тип подключения: 110 IDC — контактная система с защёлкивающимися лезвиями для фиксации жил кабеля
• Подходящий кабель: одножильный медный провод диаметром 0,51–0,64 мм (AWG 22–24)
• Поддержка плоского кабеля: да — позволяет использовать кабели с прямоугольным сечением
• Материал корпуса: пластик, белый цвет
• Контакты: пружинные, с золотым покрытием — снижают сопротивление и устойчивы к окислению
• Требуется инструмент: да — для обжима необходим специальный инструмент
• Версии: доступны U (неэкранированная) и SH (экранированная)

Совместимость и монтаж

Вставка совместима со всеми стандартными Keystone-корпусами и рамками, имеющими гнездо 52×52 мм. Монтируется путём вставки в отверстие до щелчка. Для подключения кабеля используйте инструмент NE-TOOL — он оптимизирован для этой модели. Альтернатива: любой ударный инструмент стандарта 110 или LSA. Не применяйте универсальные обжимные клещи — они не обеспечивают плотного контакта.

Преимущества

• Золотое покрытие контактов повышает долговечность и надёжность соединения
• Удобство монтажа благодаря совместимости с NE-TOOL — меньше усилий и выше точность
• Поддержка плоского кабеля — расширяет возможности при замене старой проводки
• Стандартный форм-фактор — легко заменить на другую вставку без перепроектирования системы

Ограничения применения

• Не предназначена для многожильного кабеля — возможны потери качества связи из-за плохого контакта
• Требует обязательного использования специального инструмента; без него монтаж невозможен
• Не рекомендована для внешней установки — материал не рассчитан на воздействие осадков и УФ-лучей
• Не подходит для высокочастотных применений свыше 100 МГц — максимальная частота соответствует Cat 5e

Примеры использования

• Подключение компьютера к сети через настенную розетку в офисе
• Обустройство рабочих мест в учебном классе с выведенной сетью через Keystone-панель
• Монтаж в серверной стойке для подключения устройств к коммутатору
• Аудио- и видеосистемы с IP-доступом — например, камеры наблюдения или интеркомы

Практические советы

• Перед монтажом проверьте диаметр жил кабеля — не допускайте провода толще 0,64 мм
• Используйте NE-TOOL именно для этого продукта — он гарантирует правильную глубину обжима
• Если работаете с экранированной версией (SH), обязательно заземлите экран на стороне коммутатора
• При прокладке кабеля сохраняйте радиус изгиба не менее 4 диаметров кабеля — чтобы не нарушить параметры Cat 5e
• Проверяйте целостность контактов после монтажа тестером — даже маленький обрыв снижает скорость соединения
