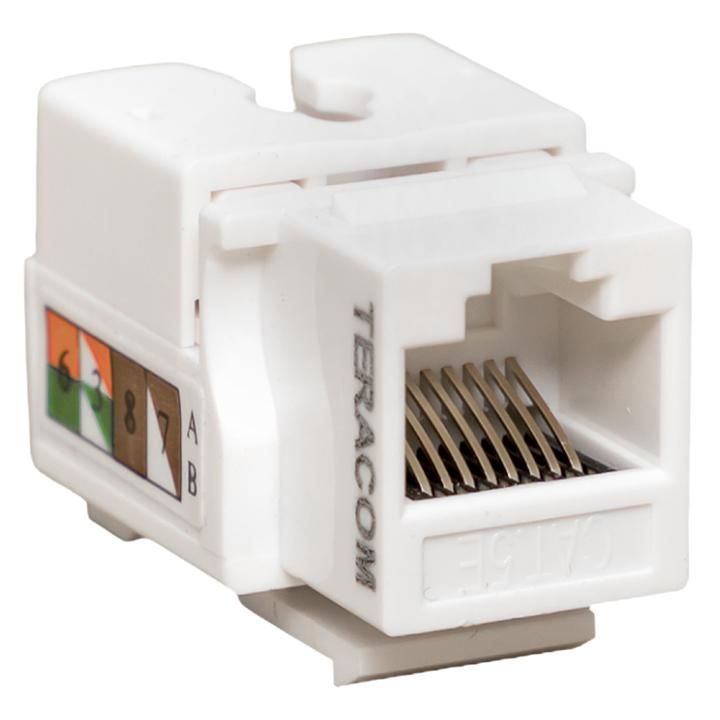

Модуль Keystone TERACOM PRO Cat.5E RJ-45 неэкранированный 110 IDC 90 градусов белый | TRP-KSTN-90D-5EUTP-WH EKF

Модуль Keystone категория 5E RJ-45 неэкранированный 110 IDC 90 градусов белый от EKF (артикул trp-kstn-90d-5eutp-wh) предназначен для надёжного подключения сетевых кабелей витой пары в комплекте с Keystone-корпусами. Он сочетает простую установку, совместимость с распространёнными кабелями и угол выхода 90°, что удобно при плотной укладке.

Назначение и область применения

Этот модуль используется для сборки информационных розеток, патч-панелей и распределительных коробок в структурированных кабельных системах (СКС). Подходит для офисов, школ, медицинских учреждений, промышленных объектов и спортивных комплексов. Модуль Keystone категория 5E RJ-45 неэкранированный 110 IDC 90 градусов белый обеспечивает подключение устройств Ethernet до 1 Гбит/с - например, компьютеров, IP-камер, телефонов VoIP, принтеров.

Технические характеристики

• Категория: Cat 5e - поддерживает скорость передачи до 1000 Мбит/с на частоте до 100 МГц
• Разъём: RJ-45 8P8C - стандартный интерфейс для Ethernet
• Тип подключения: 110 IDC - контактная колодка для обжима жил кабеля без пайки
• Угол выхода: 90° - позволяет выводить кабель перпендикулярно поверхности, экономя место
• Исполнение: гнездо - принимает вилку RJ-45, не является штекером
• Цвет: белый - соответствует стандартным Keystone-платформам
• Поддержка проводников: однопроволочные (моножила) и многопроволочные (гибкий кабель) - совместим с большинством UTP-кабелей
• Требуется инструмент: да - нужен обжимной инструмент для 110 IDC

Совместимость и монтаж

Модуль Keystone категория 5E RJ-45 неэкранированный 110 IDC 90 градусов белый встраивается в любые Keystone-корпуса с размером 45×45 мм. Для монтажа:

• Заправьте кабель в корпус, зачистите изоляцию с 3–4 см жил
• Расположите жилы по цветовой схеме T568A или T568B
• Вставьте каждую жилу в свой контакт на IDC-колодке
• Обожмите контакты специальным инструментом - он должен иметь матрицу для 110
• Зафиксируйте модуль в корпусе щелчком - он фиксируется механически

Угол 90° особенно удобен при монтаже в стеновых розетках или панелях с ограниченным пространством за плитой.

Преимущества

• Высокая надёжность соединения благодаря технологии 110 IDC - меньше вероятность окисления и плохого контакта
• Стандартная форма - легко заменяется в существующих системах
• Не требует пайки - снижает время монтажа и сложность работы
• Совместим с кабелями любого класса Cat 5e и ниже - можно использовать даже старые запасы
• Белый цвет - гармонирует с большинством декоративных рамок и панелей

Ограничения применения

• Не подходит для экранированных кабелей STP/FTP - отсутствует заземление и экран
• Требует специального инструмента - обычный обжимник для RJ-45 не подойдёт
• Не рекомендован для внешней установки - не имеет защиты от влаги и пыли (IP-класс не указан)
• Максимальная частота - 100 МГц; для скоростей выше 1 Gbit/s на длинных линиях возможна потеря качества

Примеры использования

• Настройка рабочего места сотрудника - розетка в стене с подключением к коммутатору
• Сборка патч-панели в серверной комнате - 24 порта на одном блоке
• Подключение IP-камеры в коридоре - кабель от камеры заводится в модуль, затем в стенную розетку
• Аудио-визуальные системы в конференц-залах - подключение проекторов и микрофонов через сеть

Практические советы

• Перед обжимом проверьте порядок жил - неверная схема (T568A/B) нарушит связь
• Используйте инструмент с регулировкой глубины - слишком сильный нажим повредит контакты
• Не перегибайте кабель близко к модулю - радиус изгиба должен быть минимум 4 диаметра кабеля
• Проверяйте целостность связи тестером после монтажа - особенно важно при массовом подключении
• Храните модули в сухом месте - влага может вызвать коррозию контактов
