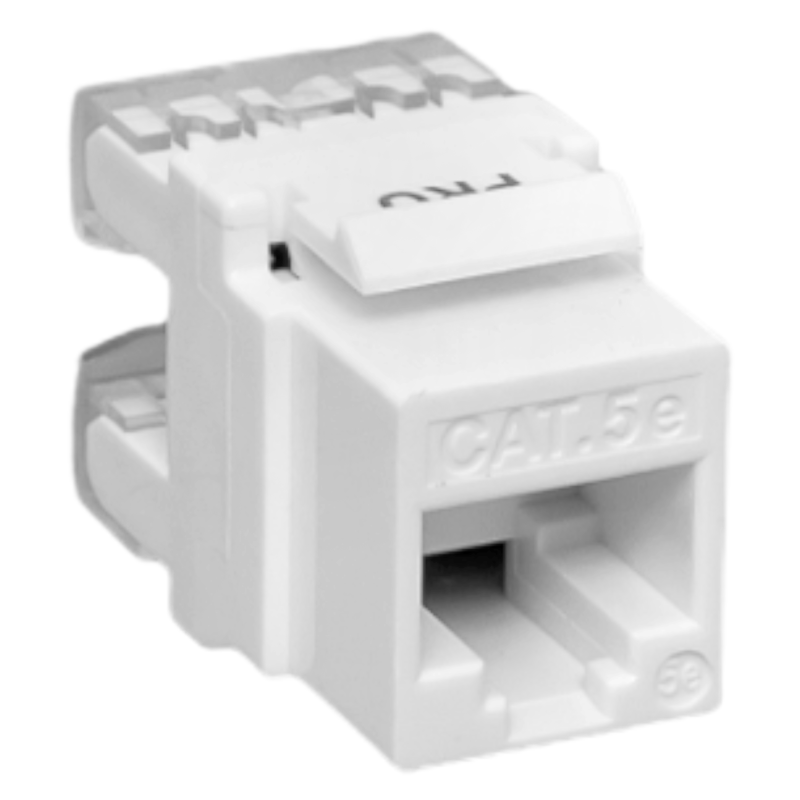

Модуль Keystone TERACOM PRO Cat.5E RJ-45 неэкранированный 110 IDC 180 градусов белый | TRP-KSTN-180D-5EUTP-WH EKF

Модуль Keystone RJ-45 Cat.5E неэкранированный 110 IDC 180 градусов белый от EKF (артикул trp-kstn-180d-5eutp-wh) предназначен для надёжного подключения сетевых кабелей витой пары в панелях и розетках. Этот модуль обеспечивает стабильный контакт при монтаже по технологии IDC и подходит для частых изменений в структуре локальной сети.

Назначение и область применения

Модуль Keystone RJ-45 Cat.5E используется для сборки информационных розеток, патч-панелей и распределительных коробок в структурированных кабельных системах (СКС). Подходит для установки в офисах, учебных заведениях, медицинских учреждениях, промышленных зонах и на спортивных объектах. Модуль обеспечивает подключение устройств с интерфейсом Ethernet - компьютеров, телефонов, камер наблюдения, точек доступа Wi-Fi.

Технические характеристики

• Стандарт: Cat.5E - поддерживает скорость передачи до 1 Гбит/с на расстоянии до 100 метров
• Тип разъёма: RJ45 8P8C (8 контактов, 8 положений)
• Способ терминации: IDC 110 - зачистка и фиксация жил кабеля без пайки
• Угол выхода: 180 градусов - кабель выходит прямо назад, удобен для плотной компоновки в панелях
• Исполнение: гнездо - принимает вилку RJ45, не является вилкой
• Цвет: белый - совместим с большинством стандартных рамок и корпусами
• Поддержка проводников: однопроволочные (моножила) и многопроволочные (многожильные) - при соблюдении диаметра
• Совместимость с кабелем: круглые кабели витой пары UTP (неэкранированные)

Совместимость и монтаж

Модуль совместим со всеми стандартными Keystone-корпусами и панелями с отверстием 19×19 мм. Для монтажа требуется специальный инструмент - обжимной клещ с насадкой 110 IDC. Жилы кабеля зачищаются на 2–3 см, затем вставляются в соответствующие контакты по цветовой схеме T568A/B. Каждая жила фиксируется одним движением инструмента - контакт пробивает изоляцию и замыкает цепь. Угол 180° позволяет легко выводить кабель вниз или назад, что снижает риск перегиба и повреждения.

Безопасность и стандарты

Модуль соответствует требованиям стандарта TIA/EIA-568-B.2 для категории 5E. Не имеет защиты от ЭМИ - не рекомендуется для установки рядом с источниками сильных электромагнитных помех (частотные преобразователи, сварочное оборудование). Напряжение работы - до 125 В переменного тока, ток - до 1 А на контакт.

Преимущества

• Высокая скорость монтажа благодаря технологии IDC - не требует пайки или сложной подготовки
• Устойчивость к механическому износу - контакты выполнены из фосфористой бронзы с никелевым покрытием
• Легкая замена - можно заменить один модуль без демонтажа всей панели
• Совместимость с продуктами серии TERACOM PRO - единая система для масштабируемых решений

Ограничения применения

• Не подходит для экранированных кабелей STP/FTP - отсутствует металлический экран и заземление
• Не рассчитан на работу в условиях повышенной влажности, пыли или температур ниже 0C - не имеет защиты IP
• Требует обязательного использования специального инструмента - без него невозможно качественное терминация
• Не применяется в промышленных средах с вибрацией или ударными нагрузками - пластиковый корпус не усилен

Примеры использования

• Розетки в офисных помещениях для подключения ПК и VoIP-телефонов
• Патч-панели в серверных шкафах для маршрутизации сетевых каналов
• Системы видеонаблюдения - подключение IP-камер к центральному оборудованию
• Аудио-визуальные системы в конференц-залах и auditoriums

Практические советы

• Перед монтажом проверьте соответствие цветовой схемы (T568A или T568B) на обоих концах кабеля - это исключает ошибки подключения
• Не используйте кабели с диаметром жил более 0.8 мм - возможны плохой контакт или повреждение контактов
• При установке в панель следите, чтобы кабель не был сильно натянут - это снижает качество сигнала
• Для долговечности не допускайте частого подключения/отключения - максимальный срок службы достигается при 500+ циклах
• Модуль Keystone RJ-45 Cat.5E неэкранированный 110 IDC 180 градусов белый от EKF лучше всего сочетать с другими элементами серии TERACOM PRO для единой системы управления
