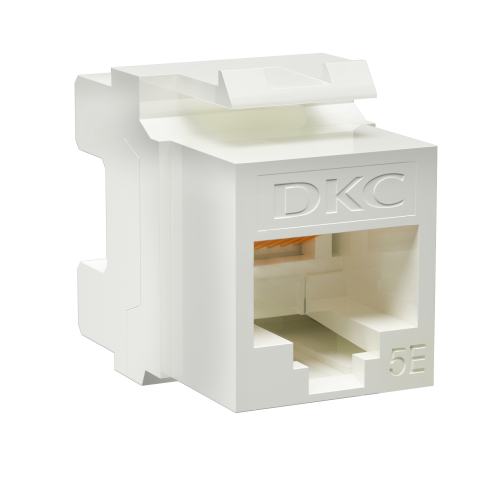

Модуль Keystone RJ45 CAT5E не экранированный, 180 градусов, белый | RNK5EU180WH DKC ДКС

Модуль Keystone RJ45 CAT5E неэкранированный, 180 градусов, белый, форм-фактор A10 от DKC предназначен для подключения сетевых устройств через кабель категории 5e. Благодаря углу выхода 180° он упрощает прокладку кабеля в тесных каналах и нишах, сохраняя допустимый радиус изгиба. Артикул rnk5eu180wh совместим с панелями стандарта Keystone и подходит для офисных и промышленных решений.

Назначение и область применения

Этот модуль используется для создания точек доступа в локальных сетях - например, в настенных розетках, распределительных коробках или панелях типа Keystone. Подходит для подключения компьютеров, телефонов, IP-камер, терминалов и другого оборудования, работающего по Ethernet. Особенно эффективен там, где кабель выходит из стены или кабельного канала под острым углом: благодаря повороту на 180° снижается риск перегибов и потери качества сигнала.

Технические характеристики

• Тип разъёма: гнездо RJ45, 8P8C
• Категория передачи: Cat5e (до 1 Гбит/с до 100 МГц)
• Способ подключения: 110 IDC - зажимы для однопроволочных жил
• Сечение провода: 24 AWG (соответствует 0.51 мм2)
• Поддерживает однопроволочные (моножильные) кабели: да
• Подходит для круглых кабелей: да
• Угол выхода кабеля: 180° (горизонтальный, противоположный входу)
• Цвет: белый
• Форм-фактор: A10 (стандарт Keystone)
• Не требует пайки - всё механическое обжатие

Совместимость и монтаж

Модуль rnk5eu180wh вставляется в любые панели, рамки и корпуса с отверстием стандарта Keystone A10. Для монтажа требуется специальный обжимной инструмент - обычный кримпер не подойдёт. Кабель вводится в заднюю часть модуля, жилы заводятся в контакты 110 по цветовой схеме T568A/B, после чего фиксируются нажатием инструмента. Диаметр кабеля не должен превышать рекомендованную величину - лучше использовать кабель с внешним диаметром до 6–7 мм. Убедитесь, что кабель не имеет экранирования - этот модуль несовместим с STP/FTP.

Безопасность и стандарты

Модуль соответствует требованиям TIA/EIA-568-B.2 для категории 5e. Применяет материалы, безопасные для внутренней прокладки. Не содержит свинца и других запрещённых веществ согласно RoHS. Напряжение работы - до 250 В переменного тока, ток - до 1,5 А на контакт. Не предназначен для использования вне помещений или во взрывоопасных средах.

Преимущества

• Угол 180° позволяет выводить кабель параллельно поверхности стены - экономит место в узких каналах
• Индивидуальные контакты 110 обеспечивают надёжный и долговечный контакт без пайки
• Белый цвет легко сочетается с большинством интерьеров и панелей
• Поддержка круглого кабеля упрощает замену существующих линий
• Совместим с сериями RAM telecom и другими продуктами DKC

Ограничения применения

• Не подходит для экранированных кабелей (STP, FTP) - отсутствует заземление и экранная опора
• Требуется специализированный инструмент для обжима; без него монтаж невозможен
• Работает только с однопроволочными жилами - многожильные кабели (например, гибкий patch-cord) нельзя вставлять напрямую в контакты 110
• Не рассчитан на частые подключения/отключения - предназначен для постоянной установки
• Не следует использовать в условиях повышенной влажности, пыли или температур ниже 0C без защиты корпуса

Примеры использования

• Настройка рабочего места сотрудника в офисе с кабелем, проходящим внутри стены
• Подключение терминалов на производстве вдоль кабель-каналов с ограниченным пространством
• Монтаж в панелях для видеонаблюдения - когда камеры подключаются через скрытую проводку
• Замена старых модулей в уже установленных розеточных коробках с аналогичным форм-фактором

Практические советы

• Перед монтажом проверьте соответствие цветовой схемы (T568A или T568B) на обоих концах кабеля - это гарантирует работоспособность сети
• Не затягивайте кабель слишком сильно при введении в модуль - это может повредить жилы
• Используйте только инструмент, предназначенный для 110-контактов - другие могут не полностью обжать жилы
• Если кабель имеет большой диаметр, предварительно сделайте легкий срез изоляции у входа, чтобы он свободно проходил
• При групповом монтаже нескольких модулей в одной панели соблюдайте минимальный интервал между ними - это улучшает теплоотдачу и снижает помехи
• Артикул rnk5eu180wh от DKC - отличный выбор, если вам нужен надёжный, недорогой и компактный модуль для Cat5e. Он часто встречается в комплектациях серии RAM telecom.
