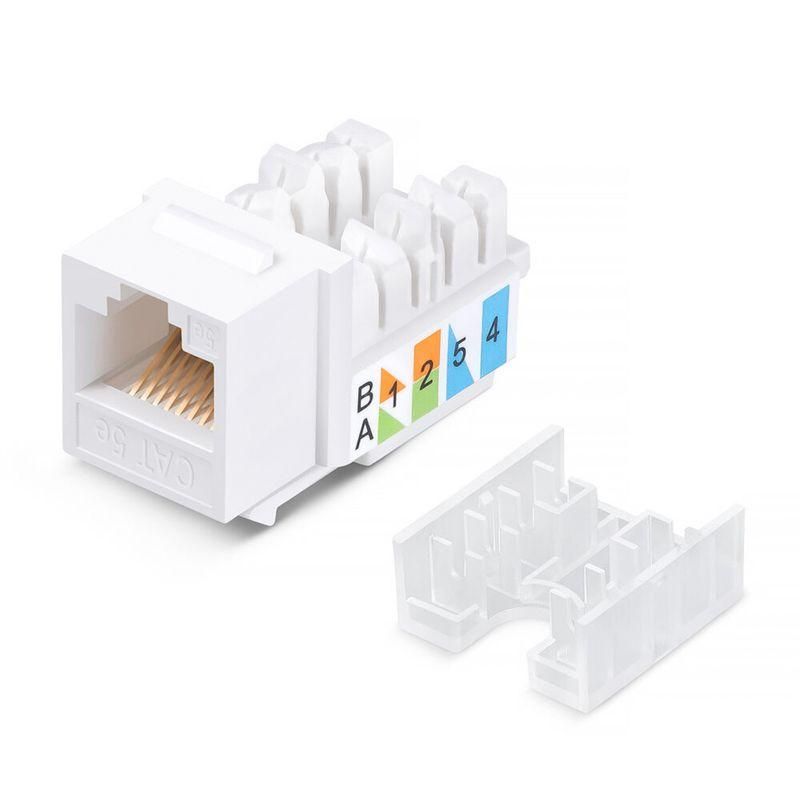

Модуль Keystone Jack RJ-45(8P8C), UTP неэкранированный, CAT 5e, тип 90 градусов, белый REXANT PRO | 02-0064 MEET

Модуль Keystone Jack RJ-45(8P8C) UTP неэкранированный CAT 5e тип 90 градусов белый от REXANT (артикул 02-0064) предназначен для надёжного подключения сетевых устройств через стеновые розетки или патч-панели. Его угловая форма и соответствие стандарту Cat 5e делают его удобным решением для плотной укладки кабелей в ограниченном пространстве.

Назначение и область применения

Модуль Keystone Jack RJ-45(8P8C) UTP неэкранированный CAT 5e тип 90 градусов белый используется для создания точек доступа в локальных сетях. Он монтируется в модульные панели, настенные рамки, коробки и вставки типа Mosaic. Подходит для подключения компьютеров, телефонов, IP-камер, принтеров и другого оборудования, работающего по протоколам Ethernet.

Технические характеристики

• Категория: Cat 5e - обеспечивает передачу данных со скоростью до 1 Гбит/с
• Полоса пропускания: 100 МГц - достаточна для современных офисных и домашних сетей
• Тип терминирования: 110 - совместим с большинством кроссировочных систем
• Контактное сопротивление: ≤ 20 мОм - минимальная потеря сигнала при подключении
• Сопротивление изоляции: ≥ 500 МОм - защищает от пробоя между контактами
• Подключаемые проводники: 22–26 AWG - подходят для одножильных медных кабелей
• Ресурс подключений: не менее 750 циклов - долгий срок службы при частых переподключениях
• Усилие удержания разъёма: 50 Н/1 мин - надёжное крепление вилки RJ-45
• Материал корпуса: ABS-пластик, класс горючести UL-94V-0 - самозатухающий, безопасный
• Покрытие контактов: золото 1,27 мкм на медных пружинах, оловянный сплав 2,54 мкм на IDC - устойчивость к окислению и коррозии
• Форм-фактор: 90° - выход кабеля под углом, экономит место в панелях
• Цвет: белый - сочетается с большинством интерьерных решений

Совместимость и монтаж

Модуль совместим со всеми стандартными Keystone-корпусами и панелями, имеющими квадратное отверстие 14×14 мм. Для монтажа используйте инструмент для обжима типа 110 - он позволяет точно зафиксировать жилы кабеля в контактных площадках. Кабель следует зачищать на 25–30 мм, чтобы все жилы попали в свои каналы. Цветовая маркировка на корпусе (T568A и T568B) помогает соблюдать правильную распиновку. Угловая форма (90°) особенно удобна при укладке кабелей в глубоких панелях или когда требуется избежать перегибов.

Безопасность и стандарты

• Соответствует ISO/IEC 11801, TIA/EIA-568, EN 50173 - гарантирует совместимость с мировыми нормами
• ABS-пластик сертифицирован по UL-94V-0 - не поддерживает горение, безопасен при перегреве
• Золотое покрытие контактов снижает риск возникновения искр и нагрева при прохождении тока

Преимущества

• Высокая надёжность благодаря золотому покрытию и качественной бронзе - меньше отказов
• Угловая форма (90°) уменьшает нагрузку на кабель и освобождает пространство в панелях
• Чёткая цветовая маркировка ускоряет монтаж и исключает ошибки при распиновке
• Износостойкость - выдерживает 750+ циклов подключения, подходит для активных рабочих мест
• Стандартный форм-фактор - легко заменить на любой другой Keystone-модуль

Ограничения применения

• Не предназначена для экранированных (STP/FTP) кабелей - отсутствует заземление и экран
• Не рекомендуется для открытой прокладки вне корпуса - не имеет защиты от внешней среды
• Не подходит для подключения силовых кабелей или устройств выше 100 В - только слаботочные сети
• Не работает с PoE++ (IEEE 802.3bt) на максимальной мощности - возможен перегрев при длительной работе >60 Вт

Примеры использования

• Настройка офисных рабочих мест - подключение ПК, телефона, видеокамеры
• Монтаж в патч-панелях серверных комнат - компактная организация портов
• Установка в настенные розетки в квартирах, гостиницах, школах
• Обустройство сетей в медицинских учреждениях - где важна стабильность и чистота сигнала

Практические советы

• Перед монтажом проверьте, что кабель соответствует Cat 5e - использование более низкой категории снизит скорость
• При обжиме не перетягивайте провода - это повредит контакты и вызовет повышенное сопротивление
• Используйте тестер для проверки целостности всех пар после сборки
• Для длинных трасс (>90 м) учитывайте потери сигнала - лучше использовать Cat 6
• При использовании в многопользовательской среде выбирайте модули с металлическими контактами - они долговечнее
• Модуль REXANT 02-0064 можно комбинировать с другими модулями этой же серии - например, с USB или HDMI - в одной панели
