Гнездо вставка RJ-45 (Keystone Jack) CAT5e, ТИП-1 | 03-1011 REXANT MEET

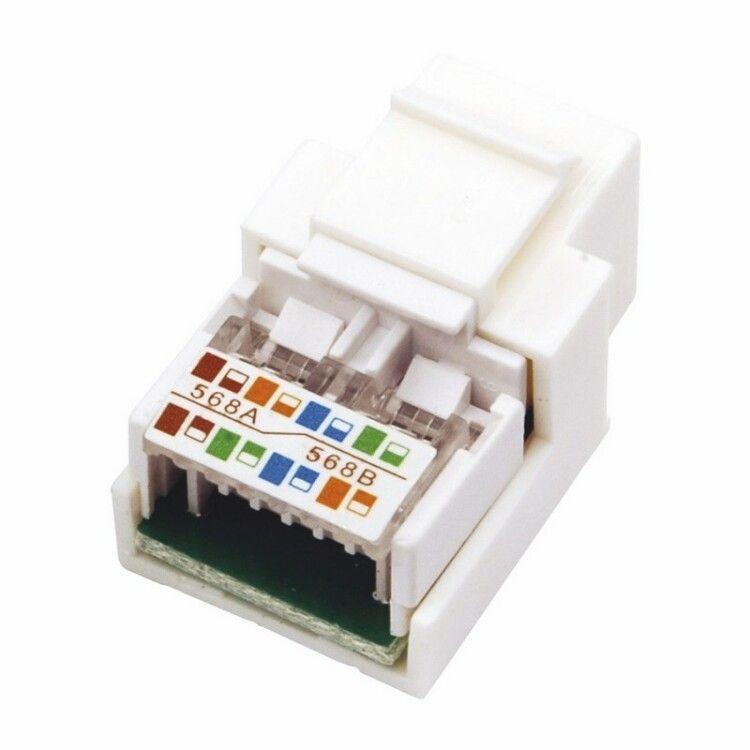

Модуль Keystone Jack RJ-45 (8P8C) UTP неэкранированный категория 5e 180 градусов от Rexant (арт. 03-1011) - это компактный соединительный элемент для организации локальных сетей в офисах, жилых домах и на производстве. Он позволяет надёжно подключить кабель Ethernet к стеновой или панельной розетке через обжимной разъём и IDC-клеммы.

Назначение и область применения

Модуль используется для создания точек доступа в сети Ethernet внутри помещений. Его устанавливают в монтажные коробки, настенные панели или коммутационные рамки. Подходит для подключения компьютеров, IP-камер, телефонов VoIP, принтеров и другого оборудования, требующего проводного интернет-соединения. Применяется в системах LAN, где требуется стабильная связь со скоростью до 1 Гбит/с.

Технические характеристики

• Тип: Модуль Keystone Jack (гнездо)
• Разъём: RJ-45 (8P8C) - стандартный порт для Ethernet-кабеля
• Категория: Cat 5e - обеспечивает пропускную способность до 1000 Мбит/с на расстоянии до 100 метров
• Экранирование: UTP (неэкранированный) - подходит для сред с низким уровнем помех
• Угол выхода: 180° - кабель выходит прямо назад, что удобно при установке в тонкие панели
• Способ подключения: Обжим - кабель с уже установленным RJ-45 вставляется в гнездо; внутренние контакты фиксируются через IDC-зажимы
• Совместимость с кабелем: Витая пара (UTP/STP), круглые кабели
• Поддержка многожильных проводников: Да - совместим с гибкими проводами, используемыми в patch-cord’ах
• Цвет: Белый - соответствует стандартному оформлению сетевых решений
• Требуется инструмент: Да - для обжима кабеля нужен обжимной клещ и кроссировочный инструмент для IDC-клемм

Совместимость и монтаж

Модуль стандартизирован под форм-фактор Keystone - легко вставляется в любую панель с отверстием 19×19 мм. Для монтажа:

1. Заготовьте кабель: обожмите один конец разъёмом RJ-45, второй - подготовьте к подключению к IDC-клеммам.
2. Вставьте обжатый RJ-45 в лицевую часть модуля до щелчка.
3. Разведите жилы кабеля по цветовым схемам T568A/T568B, вставьте каждую в соответствующий контакт IDC.
4. Зажмите жилы с помощью кроссировочного инструмента - он одновременно обрезает лишнюю изоляцию и замыкает контакт.
5. Вставьте модуль в панель до фиксации защёлками.

Важно: посадочный размер 19×19 мм - проверяйте совместимость с вашей панелью заранее. Кабель должен иметь внешний диаметр до 6–7 мм.

Безопасность и стандарты

Модуль соответствует требованиям TIA/EIA-568-B.2 для категории 5e. Не содержит опасных материалов, безопасен для работы в условиях комнатной температуры. Не предназначен для использования вне помещений или во взрывоопасных зонах.

Преимущества

• Фиксация под углом 180° снижает риск перегиба кабеля - особенно важно при плотном монтаже в панелях
• Поддержка многожильных проводников - можно использовать готовые patch-cords без доработки
• Стандартный интерфейс - совместим с большинством панелей и корпусов от разных производителей
• Простая диагностика - белый цвет позволяет легко отличить от других модулей при обслуживании

Ограничения применения

• Не подходит для наружной установки - отсутствует защита от влаги и пыли (нет IP-рейтинга)
• Не рассчитан на частые подключения/отключения - длительная эксплуатация с высокой цикличностью может повредить контакты
• Только для UTP-кабелей - не рекомендован для экранированных STP/FTP без правильного заземления
• Требует обязательного использования инструмента - нельзя смонтировать вручную

Примеры использования

• Подключение рабочих мест в офисе к коммутатору через настенную розетку
• Монтаж точек доступа для IP-камер в коридорах и офисах
• Создание локальной сети в учебных классах или медицинских кабинетах
• Интеграция в панели для VoIP-телефонии

Практические советы

• Перед монтажом всегда проверяйте цветовую схему (T568A или T568B) - она должна быть одинаковой на обоих концах кабеля
• Используйте качественный обжимной инструмент - плохой контакт вызывает потери сигнала
• Не затягивайте IDC-клеммы слишком сильно - это может повредить медные жилы
• При использовании в панелях с несколькими модулями - соблюдайте порядок подключения, чтобы избежать путаницы
• Модуль Rexant 03-1011 хорошо сочетается с другими продуктами серии REXANT для сетевой инфраструктуры - выбирайте всю систему из одного бренда для лучшей совместимости
