Модуль Keystone, Кат.5e, RJ45/8P8C, для FT-TOOL, экраннированный, металлик - NMC-KJSD2-FT-MT NIKOMAX ЭКО14209

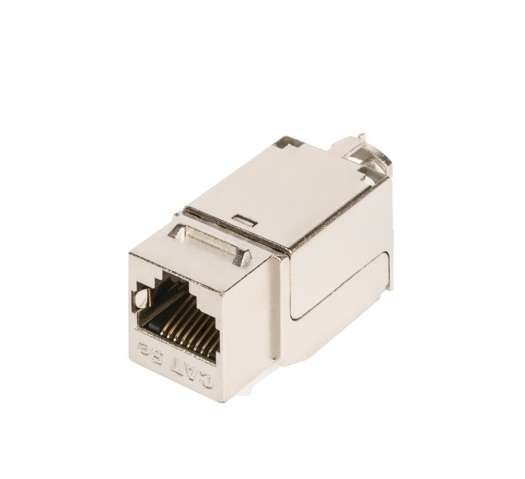

Модуль Keystone NIKOMAX NMC-KJS-D2-FT-MT - это экранированный сетевой разъём категории 5e с интерфейсом RJ45, предназначенный для надёжного подключения кабелей в стационарных сетях. Металлический корпус обеспечивает эффективную защиту от помех, а совместимость с инструментом FT-TOOL/110/KRONE ускоряет монтаж. Подходит для установки в патч-панели, стеновые коробки и настенные розетки.

Назначение и область применения

Модуль Keystone NIKOMAX NMC-KJS-D2-FT-MT используется для создания точек подключения к локальной сети - например, в офисах, учебных заведениях, серверных помещениях и на производстве. Он устанавливается в стандартные Keystone-платформы: настенные розетки, коробки, патч-панели. Применяется там, где требуется стабильная передача данных до 100 МГц - для Ethernet 10/100Base-T, VoIP, видеонаблюдения, систем автоматизации.

Технические характеристики

• Категория: Cat 5e (до 100 МГц)
• Тип разъёма: RJ45 / 8P8C
• Экранирование: Полностью экранированный корпус (SFTP)
• Материал корпуса: Цинк-алюминиевый сплав (литой металлический)
• Цвет: Металлик
• Ширина: 17 мм
• Высота: Стандартная (совместима с 0,5U патч-панелями)
• Контакты: IDC (для зачистки кабеля без предварительной подготовки)
• Заземление: Через хвостовик + клипса на нижней части корпуса

Совместимость и монтаж

Модуль NIKOMAX NMC-KJS-D2-FT-MT совместим с инструментами для быстрой заделки:

• NIKOMAX NMC-FT-TOOL - оптимальный вариант: одна операция, чёткая фиксация жил
• Инструменты 110-type (ударные с ножом)
• KRONE T568A/B - все стандартные модели

Установка происходит в любой Keystone-корпус с отверстием 17×17 мм. Крепится внутри платформы с помощью нейлоновой стяжки. Для заземления предусмотрен вывод на хвостовик - можно подключить медный провод 0,5–1,5 мм2.

Особенности конструкции

Корпус модуля изготовлен из цельнолитого металла, что исключает деформацию при монтаже и повышает долговечность. Экран кабеля замыкается на корпус через два контура: верхний хвостовик и нижнюю клипсу - это гарантирует низкое переходное сопротивление и устойчивость к внешним помехам. Наличие двух точек заземления снижает риск возникновения шумов в сигнале даже при длинных трассах.

Преимущества

• Полная экранная защита - минимизация влияния радиопомех и перекрёстных наводок
• Быстрая заделка - один шаг вместо нескольких при использовании FT-TOOL
• Стандартный форм-фактор - легко заменяется в существующих панелях
• Металлический корпус - прочнее пластиковых аналогов, не греется, не деформируется
• Поддержка T568A и T568B - гибкость при проектировании схем подключения

Ограничения применения

• Не предназначен для использования вне помещений - отсутствует IP-защита
• Не работает с коаксиальными или телефонными кабелями - только UTP/STP Cat 5e
• Требует правильного заземления; при отсутствии заземляющего провода теряется часть защиты от помех
• Не рекомендован для частых подключений/отключений - рассчитан на постоянную установку

Примеры использования

• Подключение компьютеров и принтеров в офисной сети
• Точки доступа для камер видеонаблюдения в коридорах и залах
• Коннекторы на патч-панелях в серверных шкафах
• Системы управления освещением и HVAC с использованием Ethernet
• Оборудование на производстве - станки, контроллеры, HMI-терминалы

Практические советы

• Перед монтажом проверьте, чтобы кабель был Cat 5e или выше - использование более слабого кабеля сведёт на нет преимущество экранирования
• При использовании FT-TOOL не перегибайте жилы - они должны входить прямо, без изгибов
• Заземляющий провод лучше всего подключать к общей шине заземления, а не к корпусу оборудования
• При установке в патч-панель убедитесь, что стяжка плотно затянута - иначе модуль будет болтаться
• Для тестирования после монтажа используйте кабельный анализатор - он покажет, правильно ли реализовано экранирование и заземление
