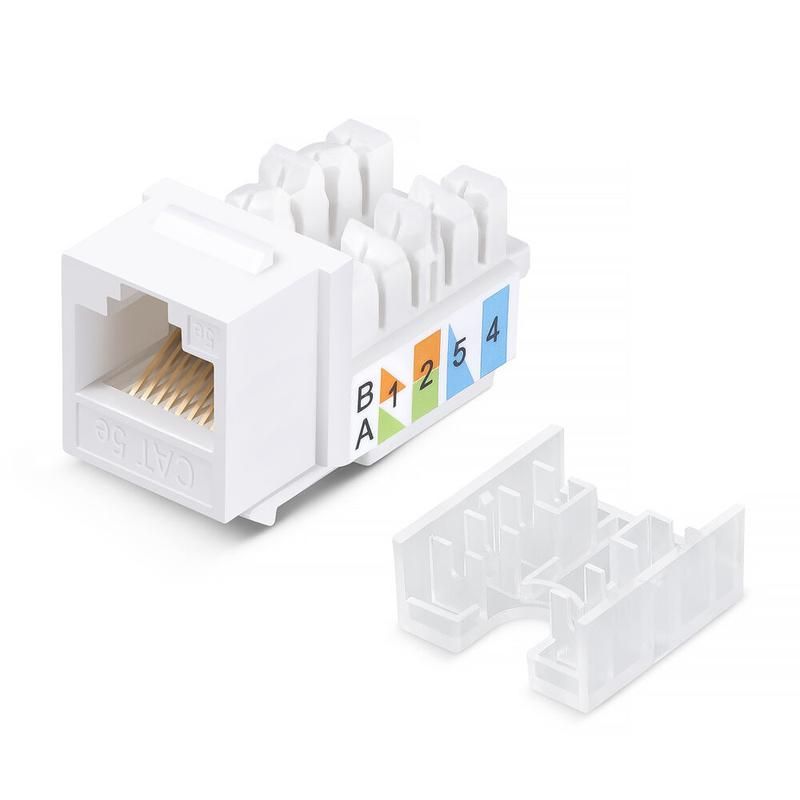

Вставка Keystone Jack RJ-45, категория 5e, заделка 110 тип, белая, со стяжкой - KJ-RJ45-Cat.5e-90-SW Cabeus 10100c

Вставка Keystone Jack RJ-45 категория 5e заделка 110 тип со стяжкой от бренда Cabeus - это компактный модуль для организации сетевых подключений в патч-панелях, настенных розетках и модульных системах Mosaic. Артикулы 10100c и kj-rj45-cat.5e-90-sw обеспечивают надёжное соединение по стандарту Category 5e с использованием технологии 110-заделки.

Назначение и область применения

Эта вставка используется для создания точек подключения Ethernet в локальных сетях. Устанавливается в стандартные Keystone-платформы: патч-панели, стеновые рамки, распределительные коробки и модульные системы Mosaic. Применяется в офисах, учебных заведениях, центрах обработки данных и на производстве для подключения компьютеров, телефонов, IP-камер и другого сетевого оборудования.

Технические характеристики

• Тип разъёма: RJ-45, 8P8C (8 контактов)
• Категория: Cat 5e - обеспечивает скорость до 1 Гбит/с на расстоянии до 100 м
• Количество портов: 1
• Способ присоединения: 110-type punch-down (заделка контактами типа 110)
• Размер провода: AWG 22–25 (подходит для многожильных и одножильных проводников)
• Монтаж: Keystone - совместим с любыми стандартными Keystone-корпусами
• Угол выхода кабеля: 90° - позволяет экономить место в плотных панелях
• Цвет: чёрный
• Поддержка кабелей: круглые и плоские, однопроволочные и многожильные

Совместимость и монтаж

Вставка устанавливается в любой Keystone-совместимый корпус - достаточно вставить её до щелчка. Для подключения проводов требуется инструмент 110-type ( Punch Down Tool ). Каждый контакт фиксируется путём проталкивания жилы в зажимную планку - изоляция автоматически рассекается, обеспечивая надёжный контакт. Разводка выполнена по стандартам T568A и T568B - можно выбрать нужную схему при монтаже. Со стяжкой - удобна для фиксации кабеля внутри корпуса, снижает нагрузку на контакты.

Безопасность и стандарты

Электрические параметры соответствуют требованиям ANSI/TIA-568-C.2 и ISO/IEC 11801. Материалы контактов - фосфорная бронза с никелевым покрытием, что гарантирует долгий срок службы и устойчивость к окислению. Нет открытых токоведущих частей - безопасно при работе под напряжением в низковольтных сетях.

Преимущества

• Высокая надёжность соединения благодаря технологии 110-заделки
• Широкая совместимость с различными типами кабелей - круглыми, плоскими, одножильными
• Угол 90° оптимизирует пространство в патч-панелях и коробках
• Стяжка предотвращает перегиб кабеля и снижает риск повреждения контактов
• Чёрный цвет маскирует следы эксплуатации и хорошо сочетается с большинством корпусов

Ограничения применения

• Не предназначен для работы с высоким напряжением - только для слаботочных сетей (Ethernet, VoIP)
• Не экранирован - не рекомендован для сред с сильным ЭМИ (например, рядом с силовыми кабелями без защиты)
• Не подходит для прямой установки в стену - требует корпуса или панели
• Заделка возможна только с инструментом 110-type; попытки затянуть вручную могут повредить контакты

Примеры использования

• Подключение ПК к сети через настенную розетку в офисе
• Создание точки доступа для IP-телефона в call-центре
• Монтаж в патч-панель серверной комнаты для подключения маршрутизаторов
• Обустройство видеонаблюдения - подключение камер PoE через Keystone-систему
• Локальная сеть на производстве - подключение контроллеров и терминалов

Практические советы

• Перед заделкой проверьте соответствие схемы (T568A/B) на обоих концах кабеля - это исключит проблемы с передачей данных
• Используйте инструмент 110-type с регулируемым усилием - слишком сильное давление может деформировать контакты
• При использовании плоского кабеля убедитесь, что он полностью вошёл в зажим - иначе будет плохой контакт
• Стяжка должна фиксировать кабель не на самом входе, а немного дальше - так снижается механическая нагрузка на контакты
• При замене старой вставки - вынимайте её аккуратно, чтобы не повредить соседние модули
• Для тестирования после монтажа используйте кабельный тестер - проверяйте целостность всех 8 пар
