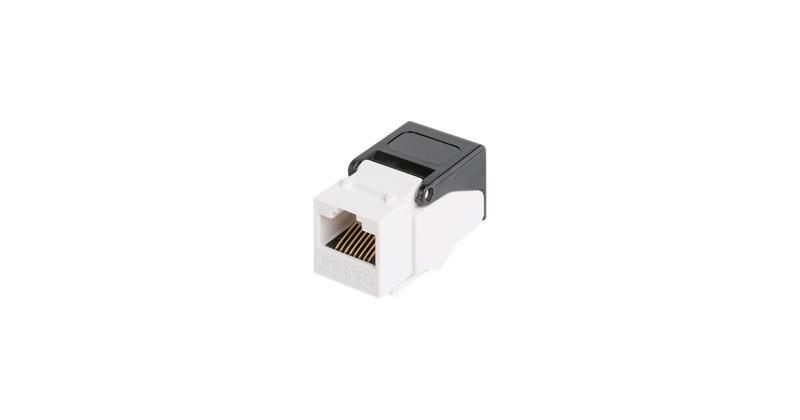

Модуль Keystone Кат5e RJ45/8P8C самозажимной неэкран белый - NMC-KJUD2-NT-WT NIKOMAX ЭКО04818

Модуль Keystone кат.5E RJ45/8P8C самозажимной неэкранированный 100МГц T568A/B белый от бренда NIKOMAX (артикулы nmc-kjud2-nt-wt и эко04818) предназначен для надёжного подключения сетевых устройств через настенные розетки и патч-панели в локальных сетях до 1 Гбит/с.

Назначение и область применения

Этот модуль используется для создания точек доступа в компьютерных сетях. Его устанавливают в стеновые розетки, патч-панели и распределительные коробки, чтобы обеспечить подключение ПК, телефонов, камер, принтеров и другого оборудования к локальной сети. Подходит для офисов, школ, медицинских учреждений и жилых домов, где требуется стабильное проводное соединение.

Технические характеристики

• Категория: Cat.5e - поддерживает скорость передачи до 1 Гбит/с на расстоянии до 100 метров
• Разъём: RJ45 8P8C - восемь контактов, стандартный интерфейс для Ethernet
• Частота: 100 МГц - соответствует требованиям стандарта Cat.5e
• Экранирование: неэкранированный (UTP) - подходит для сред с низким уровнем помех
• Схема обжима: T568A / T568B - можно использовать любой из двух стандартов, важно соблюдать единый порядок в цепи
• Цвет: белый - сочетается с большинством корпусов и панелями
• Ширина: 17 мм - стандартный размер для совместимости с Keystone-совместимыми системами

Совместимость и монтаж

Модуль устанавливается в любые Keystone-совместимые панели, рамки и коробки, включая те, что имеют высоту 0,5U. Для монтажа достаточно вставить модуль в гнездо до щелчка - фиксация происходит за счёт самозажимных контактных пластин. Обжим кабеля выполняется вручную: зачищают внешнюю изоляцию, выравнивают жилы по цветовой схеме T568A или T568B и вставляют в разъём до упора, после чего плотно закрывают крышку. Нет необходимости в специальном инструменте - достаточно обычного обжимного клеща или даже плоской отвертки для фиксации крышки.

Безопасность и стандарты

Модуль соответствует требованиям стандарта TIA/EIA-568-B.2 для категории Cat.5e. Продукция сертифицирована для использования в сетях с напряжением до 250 В переменного тока. Не содержит свинца и других запрещённых веществ согласно RoHS.

Преимущества

• Универсальная совместимость - работает с любыми Keystone-системами NIKOMAX и аналогичными решениями от других производителей
• Простота монтажа - самозажимные контакты исключают необходимость в пайке или сложной настройке
• Поддержка обоих стандартов обжима - легко адаптировать под существующую инфраструктуру
• Стандартный форм-фактор - позволяет заменить повреждённые модули без перестройки всей панели

Ограничения применения

• Не подходит для сред с высоким уровнем электромагнитных помех - из-за отсутствия экранирования возможны потери качества сигнала рядом с силовыми кабелями или двигателями
• Не рекомендован для использования вне помещений - не имеет защиты от влаги и пыли (IP-класс не указан)
• Максимальная частота 100 МГц - не обеспечивает работу на скоростях выше 1 Гбит/с на длинных участках (>90 м)

Примеры использования

• Подключение компьютера к сети через настенную розетку в офисе
• Обустройство портов для IP-камер в коридорах здания
• Установка в патч-панель серверной комнаты для маршрутизации LAN-соединений
• Замена старого модуля в уже смонтированной панели без замены всего корпуса

Практические советы

• Перед монтажом проверьте, какой стандарт (T568A или T568B) используется во всей вашей сети - выбирайте один и применяйте его последовательно
• При обжиме кабеля следите, чтобы все жилы были полностью вставлены в контакты - недостаточно глубокий вход вызывает обрыв связи
• Учитывайте посадочный размер 17 мм - не все панели подходят, особенно импортные с другими допусками
• Для долговечности не используйте этот модуль там, где есть риск механического воздействия - он не рассчитан на частое подключение/отключение
• Если нужна защита от помех - выбирайте экранированные версии (SFTP/STP), но тогда потребуются экранированные кабели и розетки
