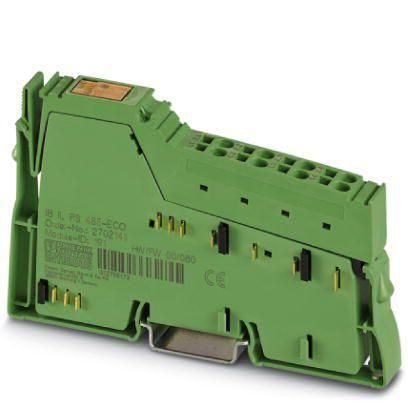

Модуль клеммный функциональный Inline IB IL RS 485-ECO Phoenix Contact 2702141

Клеммный модуль функциональный Inline IB IL RS 485-ECO от Phoenix Contact (артикул 2702141) предназначен для организации надёжной связи по протоколу RS-485 в системах автоматизации. Он устанавливается на DIN-рейку и обеспечивает гальваническую изоляцию между устройствами, что снижает помехи в промышленной среде.

Назначение и область применения

Клеммный модуль функциональный Inline IB IL RS 485-ECO используется для подключения устройств, работающих по интерфейсу RS-485, — например, счётчиков, датчиков, контроллеров, частотных преобразователей. Модуль применяется в системах сбора данных, управления технологическими процессами и распределённых АСУ ТП. Подходит для установки в шкафах автоматики на объектах промышленного производства, энергетики, транспорта и ЖКХ.

Технические характеристики

• Интерфейс: RS-485 (двухпроводная передача, дифференциальная сигнализация)
• Гальваническая изоляция: есть — защищает оборудование от перепадов потенциала и сетевых помех
• Монтаж: на DIN-рейку 35 мм (совместим с системой Inline IB IL)
• Подключение проводов: зажимы типа Spring Cage — без инструментов, до 2,5 мм²
• Рабочее напряжение: питание от шины 24 В постоянного тока через базовый модуль
• Защита корпуса: IP20 — против доступа пальцев и мелких предметов

Совместимость и монтаж

Клеммный модуль функциональный Inline IB IL RS 485-ECO совместим только с базовыми модулями серии Inline IB IL. Установка возможна исключительно на DIN-рейку в комплекте с другими модулями этой системы. Для работы требуется подключение питания +24 В DC через базовый модуль. Кабель RS-485 подключается напрямую к клеммам — A/B/PE. Направление передачи данных определяется внешним оборудованием, сам модуль не управляет протоколом.

Безопасность и стандарты

Соответствует требованиям EN 61131-2 для промышленных автоматизированных систем. Обеспечивает защиту от перегрузок и импульсных помех в соответствии со стандартами EMC. Гальваническая изоляция соответствует классу защиты II.

Преимущества

• Простота монтажа: зажимы Spring Cage позволяют подключить провода без отвертки
• Стабильная связь: гальваническая изоляция предотвращает замыкания и помехи от разницы потенциалов
• Компактность: занимает мало места в шкафу, легко интегрируется в существующие цепочки модулей
• Надёжность: проверенная платформа Phoenix Contact, рассчитана на длительную работу в условиях вибраций и температурных колебаний

Ограничения применения

• Не работает автономно — требует базового модуля Inline IB IL и подачи питания +24 В DC
• Не поддерживает RS-422 или однопроводные варианты RS-485
• Не имеет встроенного терминатора — его необходимо подключать отдельно на крайних устройствах сети
• Не предназначена для наружной установки — степень защиты IP20 не допускает воздействия воды и пыли

Примеры использования

• Подключение нескольких датчиков уровня жидкости к PLC через одну шину RS-485
• Обмен данными между частотными преобразователями и операционным пультом на конвейере
• Сбор показаний счётчиков электроэнергии в распределительном щите
• Связь между HMI и удалёнными I/O-модулями в цехе с высоким уровнем ЭМИ

Практические советы

• Перед монтажом убедитесь, что базовый модуль Inline IB IL установлен правильно и получает питание
• При подключении RS-485 соблюдайте полярность: A — неинвертированный сигнал, B — инвертированный; путаница вызывает сбои связи
• На конце шины RS-485 обязательно используйте терминирующий резистор 120 Ом — без него возникают отражения сигнала
• Провода RS-485 лучше использовать экранированные, экран заземлите только с одной стороны — чтобы избежать контуров заземления
• Проверьте посадочные размеры: модуль совместим только с системой Inline IB IL, другие серии (например, ELCO или KF) не подходят
