Многоярусный клеммный модуль ST 2,5-3L | 3036042 Phoenix Contact

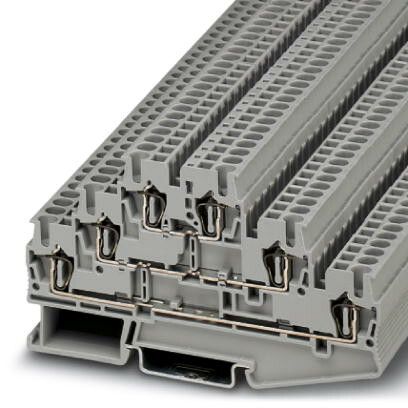

Клеммный модуль многоярусный ST 2.5-3L от Phoenix Contact и СТЭЗ предназначен для надёжного соединения проводов сечением до 2,5 мм2 в компактной многоярусной конструкции. Подходит для сборки распределительных щитов, автоматизации оборудования и управления сигналами.

Назначение и область применения

Клеммный модуль многоярусный ST 2.5-3L используется для коммутации слаботочных цепей и управляющих сигналов. Его многоярусная структура позволяет разместить три уровня контактов на одной базе, экономя место в шкафах. Применяется в системах автоматизации, панелях управления, контроллерах PLC, устройствах связи и измерений.

Технические характеристики

• Рабочее напряжение: до 500 В переменного тока
• Номинальный ток: 18 А
• Сечение провода: 0,08–2,5 мм2 (медные жилы)
• Количество ярусов: 3
• Количество контактов: 9 (по 3 на каждый ярус)
• Интервал между контактами: стандартизированный шаг 5,08 мм
• Материал корпуса: самозагасающий полиамид PA6.6
• Цвет: серый (RAL 7035)

Совместимость и монтаж

Клеммный модуль многоярусный ST 2.5-3L монтируется на DIN-рейку шириной 35 мм. Каждый ярус фиксируется отдельным зажимом с винтом M3, что обеспечивает надёжный контакт даже при вибрациях. Для подключения используются одножильные или многожильные провода с опрессовкой или без неё - винты затягиваются отверткой плоским лезвием. Модуль совместим с другими изделиями серии ST 2.5, включая перемычки и крышки.

Безопасность и стандарты

Произведён в соответствии с требованиями IEC 60947-7-1 и EN 60998-1. Обеспечивает класс защиты IP20. Сертифицирован для работы в условиях промышленной среды с температурой от –25 C до +85 C.

Преимущества

• Высокая плотность соединений: три яруса вместо трёх отдельных модулей
• Устойчивость к механическим нагрузкам благодаря прочному корпусу
• Легкий доступ к каждому контакту - можно заменить или проверить провод без демонтажа соседних
• Стандартный шаг контактов упрощает использование универсальных перемычек

Ограничения применения

• Не предназначена для силовых цепей выше 18 А - используйте другие типы клемм
• Не рекомендовано применение во взрывоопасных зонах без дополнительной защиты
• Не поддерживает гибкие многожильные провода без наконечника - возможна потеря контакта при частых изгибах
• Не следует использовать в условиях постоянного воздействия воды, масла или химически активных веществ

Примеры использования

• Подключение датчиков и исполнительных механизмов в панели управления станком
• Распределение сигналов между модулями ПЛК в системе автоматизации конвейера
• Сборка распределительной коробки для освещения и сигнализации
• Формирование точек подключения для терморегуляторов и реле

Практические советы

• Перед установкой убедитесь, что посадочный диаметр DIN-рейки соответствует стандарту 35 мм
• Затягивайте винты равномерно - перетягивание повредит пластиковую резьбу
• Для многожильных проводов лучше использовать наконечники типа “штыревые” или “втулочные”
• При необходимости закройте верхние ярусы крышками (например, ST 2.5/...-K) для предотвращения случайного касания
• При замене клеммы - отключите питание, так как все три яруса находятся на одном потенциале
