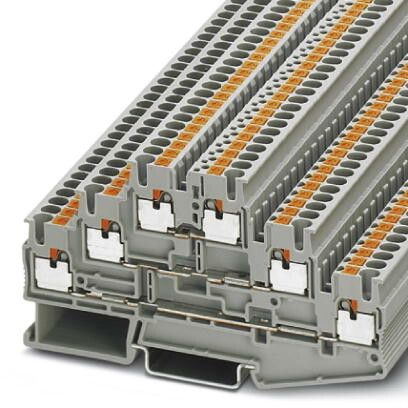

Многоярусный клеммный модуль PT 2,5-3L | 3210499 Phoenix Contact

Клеммный модуль многоярусный PT 2.5-3L от Phoenix Contact - компактное решение для надёжного соединения проводов сечением до 2,5 мм2 в ограниченном пространстве. Подходит для сборки распределительных щитов, автоматизации и управления оборудованием.

Назначение и область применения

Клеммный модуль многоярусный PT 2.5-3L предназначен для организации многоканальных соединений в одном корпусе. Три яруса позволяют разместить три отдельных цепи на площади одного обычного клеммника. Это особенно полезно там, где важно экономить место - например, в тонких шкафах, на панелях управления или в устройствах с высокой плотностью компонентов.

Технические характеристики

• Рабочее сечение провода: до 2,5 мм2
• Количество ярусов: 3
• Тип клеммы: винтовой зажим
• Максимальное рабочее напряжение: 500 В
• Максимальный рабочий ток: 24 А (при температуре +30 C)
• Цвет: серый (RAL 7035)
• Материал корпуса: полиамид PA 6.6, самозатухающий (UL94 V-0)
• Стандарт исполнения: IEC/EN 60947-7-1

Совместимость и монтаж

PT 2.5-3L устанавливается на DIN-рейку шириной 35 мм. Каждый модуль фиксируется защёлками с двух сторон - достаточно слегка нажать, чтобы он зафиксировался. Для подключения используйте отвертку с плоским жалом. Максимальный момент затяжки - 0,5 Нм; перетягивать нельзя - есть риск повредить контактную группу. Все ярусы изолированы друг от друга, поэтому можно комбинировать потенциалы без риска замыкания.

Безопасность и стандарты

Клеммный модуль PT 2.5-3L соответствует международному стандарту IEC/EN 60947-7-1 для вспомогательных устройств. Корпус выполнен из материала с классом горючести UL94 V-0 - не поддерживает распространение пламени. Защита от случайного контакта обеспечена конструкцией: доступ к винтам возможен только через специальные отверстия, а токоведущие части закрыты.

Преимущества

• Экономия места: три канала вместо трёх отдельных клеммников
• Удобство обслуживания: все точки подключения расположены в одной плоскости
• Высокая механическая прочность корпуса
• Подходит для частых проверок и переподключений благодаря надёжной винтовой системе

Ограничения применения

• Не предназначено для проводов больше 2,5 мм2 - попытки запихнуть более толстые жилы приведут к плохому контакту или деформации клеммы
• Не рекомендовано для постоянного использования в условиях повышенной вибрации без дополнительной фиксации
• Не имеет защиты от брызг воды или пыли - применяется только внутри закрытых щитов

Примеры использования

• Распределительная коробка на станке с несколькими датчиками и исполнительными механизмами
• Щит управления конвейерной линией - соединение сигналов от энкодеров, реле и кнопок
• Автоматизированные системы HVAC - подключение терморегуляторов и контроллеров

Практические советы

• Перед установкой убедитесь, что диаметр провода соответствует заявленным 0,08–2,5 мм2 - слишком тонкий провод может выскочить из клеммы при вибрации
• Используйте метки на проводах - в трёхъярусной конструкции легко запутаться без маркировки
• При сборке щита оставьте минимум 10 мм свободного пространства сверху и снизу модуля - так проще будет работать отверткой
• PT 2.5-3L совместим с другими клеммниками серии PT - можно собирать последовательные блоки, если нужна большая ёмкость
