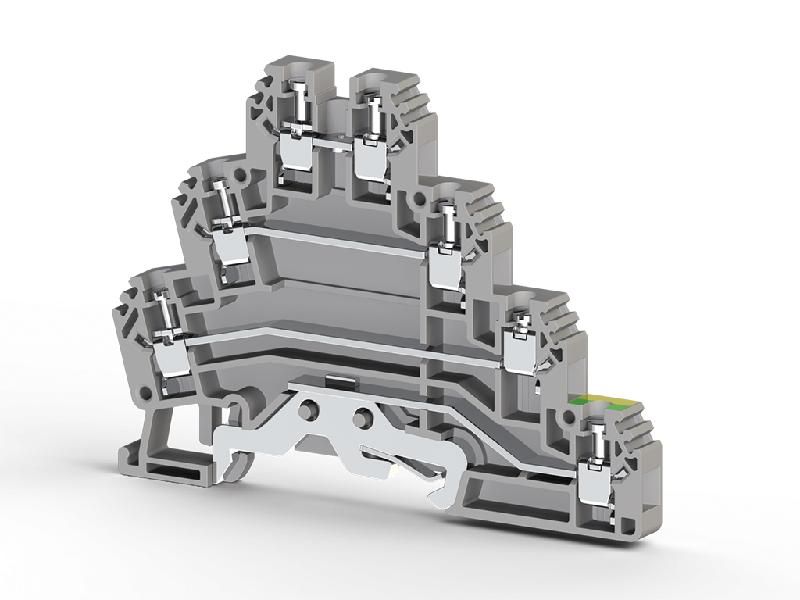

Клеммник 3-х ярусный с контактом на рейку 2.5кв.мм сер. PUK 3Т Klemsan 324309

Клеммник 3-х ярусный с контактом на рейку 2.5 кв.мм серии PUK 3T от Klemsan предназначен для надёжного соединения проводов в распределительных щитах. Этот клеммник обеспечивает компактное и безопасное коммутирование до трёх проводов на одном уровне, что особенно удобно при плотной укладке оборудования на DIN-рейке.

Назначение и область применения

Клеммник PUK 3T используется для создания разъёмных соединений между проводами в электроустановках. Подходит для подключения силовых цепей, управления, сигнализации и других задач, где требуется фиксация многожильных или одножильных проводов сечением до 2,5 мм2. Часто применяется в промышленных щитах, системах автоматизации, бытовых распределительных устройствах.

Технические характеристики

• Количество ярусов: 3
• Максимальное сечение провода: 2,5 мм2
• Тип крепления: на DIN-рейку (35 мм)
• Контакты: винтовые зажимы с возможностью повторного использования
• Материал корпуса: самозатухающий полиамид (UL94 V-0)
• Цвет корпуса: белый

Совместимость и монтаж

PUK 3T совместим с любой стандартной DIN-рейкой шириной 35 мм. Для установки достаточно защёлкнуть клеммник на рейке - никаких дополнительных креплений не требуется. Каждый из трёх ярусов имеет собственный винтовой зажим, позволяющий подключить отдельный провод. Перед затяжкой необходимо зачистить жилы на 8–10 мм. Убедитесь, что используемые провода соответствуют максимальному сечению 2,5 мм2 - более толстые провода не войдут в зажим и могут повредить контактную группу.

Безопасность и стандарты

Конструкция клеммника выполнена из материала, соответствующего классу горючести UL94 V-0 - он не поддерживает горение и самостоятельно гаснет после удаления источника пламени. Применяемые материалы обеспечивают долговременную устойчивость к перегреву и механическим нагрузкам. Сертификационные документы доступны у производителя Klemsan.

Преимущества

• Экономия места: три уровня соединений в одной единице вместо трёх отдельных клеммников
• Удобство обслуживания: каждый уровень можно проверить и заменить без демонтажа соседних элементов
• Стабильность контакта: винтовые зажимы обеспечивают надёжное соединение даже при вибрациях
• Индикация состояния: прозрачная крышка позволяет визуально контролировать состояние провода и степень затяжки

Ограничения применения

• Не предназначены для работы с проводами больше 2,5 мм2 - риск перегрева и потери контакта
• Не рекомендован для постоянного погружения в жидкости или высокой влажности без дополнительной защиты
• Не следует использовать в средах с агрессивными химическими веществами - материал корпуса не рассчитан на такие условия
• Запрещено применять в цепях переменного тока выше 500 В или постоянного тока выше 750 В - указанная модель не сертифицирована для таких напряжений

Примеры использования

• Подключение входящих и выходящих фаз в автоматическом выключателе
• Разводка сигналов от датчиков к PLC в системах автоматизации
• Объединение нулевых проводников в распределительном щите
• Создание точек подключения для освещения или розеточных групп

Практические советы

• Перед монтажом всегда проверяйте соответствие сечения провода - использование 4 мм2 вместо 2,5 мм2 приведёт к плохому контакту и нагреву
• Не перетягивайте винты - это может повредить внутреннюю пластиковую часть и нарушить герметичность
• При необходимости замены одного провода - отсоединяйте только нужный ярус; остальные остаются целыми
• Для частых изменений в схеме лучше выбирать клеммы с зажимами типа “push-in”, но PUK 3T оптимален для стационарных соединений
• При сборке щита учитывайте свободное пространство вокруг клеммника - необходим минимум 10 мм для доступа отвертки
