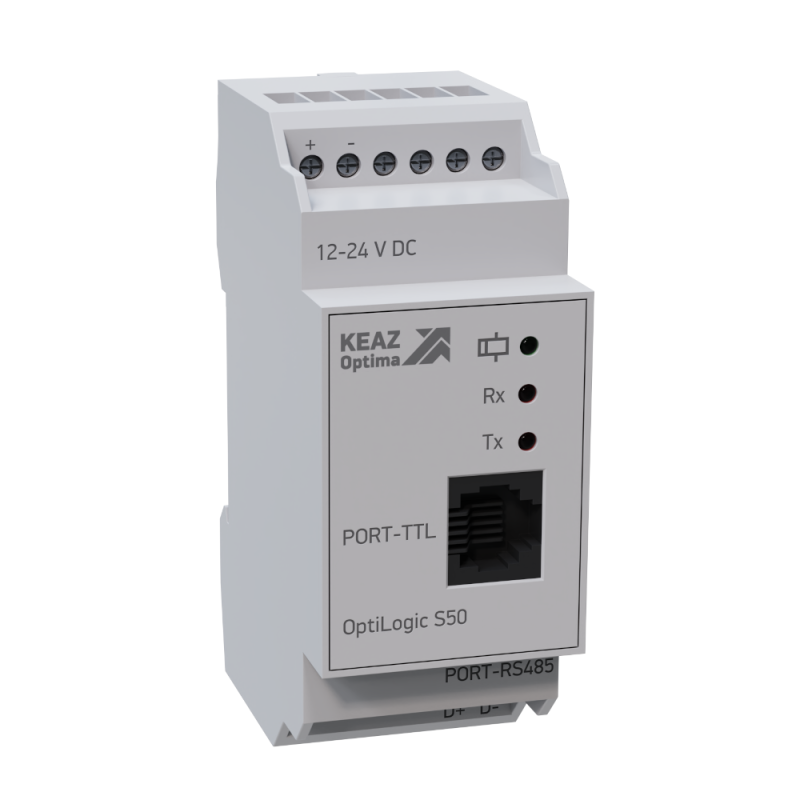

Модуль коммуникационный Optilogic S50-COM-24 | 344590 КЭАЗ

Модуль коммуникационный S50-COM-24 от КЭАЗ обеспечивает связь между процессорным модулем и внешними устройствами через интерфейс RS485. Этот модуль применяется в системах автоматизации, где требуется надёжная передача данных без лишних проводов. Артикул 344590 - часть линейки OptiLogic S50, совместимой с контроллерами КЭАЗ.

Назначение и область применения

Модуль коммуникационный S50-COM-24 используется для подключения процессора OptiLogic S50 к другим устройствам по протоколу RS485. Это позволяет организовать обмен данными с датчиками, частотными преобразователями, термостатами, HMI-панелями или другими контроллерами. Применяется в системах управления технологическими процессами: на конвейерах, в насосных станциях, в системах вентиляции и теплоснабжения.

Технические характеристики

• Питание: постоянный ток 12–24 В (переменный ток не поддерживается)
• Гальваническая развязка: есть - изолирует цепь модуля от шины связи, защищает от помех и перепадов потенциала
• Степень защиты: IP20 - подходит для установки внутри щита, не защищён от пыли и брызг воды
• Интерфейс: RS485 (двухпроводной, дифференциальный)
• Цифровые и аналоговые порты: отсутствуют - модуль не имеет I/O, работает исключительно как коммуникационный узел
• Поддерживаемый язык программирования: английский (интерфейс прошивки и документация)

Совместимость и монтаж

Модуль S50-COM-24 подключается напрямую к процессорному модулю OptiLogic S50 с помощью кабеля, который идёт в комплекте. Установка происходит на DIN-рейку рядом с CPU. Нельзя устанавливать более одного такого модуля на один процессор. Для работы требует наличия контроллера S50 с соответствующим слотом. Не совместим с другими сериями автоматики, даже от КЭАЗ.

Безопасность и стандарты

Модуль соответствует требованиям безопасности для оборудования низкого напряжения. Гальваническая развязка снижает риск повреждения процессора от импульсных помех. IP20 допускает использование только в закрытых электрощитах с уровнем защиты не ниже IP54.

Преимущества

• Упрощает подключение к RS485-устройствам без необходимости внешнего адаптера
• Гальваническая развязка повышает устойчивость к электромагнитным помехам
• Автоматически определяет скорость передачи данных при подключении к совместимому CPU
• Поддерживается официальной платформой KEAZ Logic S50 - есть готовые проекты и библиотеки

Ограничения применения

• Не поддерживает питание от переменного тока - нельзя использовать там, где доступна только сеть 220 В
• IP20 - запрещена установка вне электрощита, в сырых или пыльных помещениях
• Можно подключить только один модуль на один процессор - расширение сети требует других решений
• Не является универсальным RS485-адаптером - работает только с процессорами OptiLogic S50

Примеры использования

• Связь контроллера S50 с частотником для регулирования скорости двигателя
• Обмен данными с терморегулятором в системе отопления здания
• Передача показаний счётчиков энергии на HMI-панель через RS485
• Интеграция с датчиками уровня жидкости в резервуарах

Практические советы

• Проверьте, что ваш процессор S50 имеет свободный слот для коммуникационного модуля - он физически ограничен одним таким устройством
• Используйте экранированный кабель для RS485, особенно при длинных трассах (>100 м)
• Закончите шину RS485 терминаторами 120 Ом на крайних устройствах - это предотвращает отражения сигнала
• Настройка параметров связи (скорость, адрес) выполняется в KEAZ Logic S50 - не требует DIP-переключателей
• Скачайте готовые решения АВР из каталога КЭАЗ - они уже содержат рабочие программы и схемы подключения
