Модуль коммуникационный Optilogic S50-COM-230 | 344592 КЭАЗ

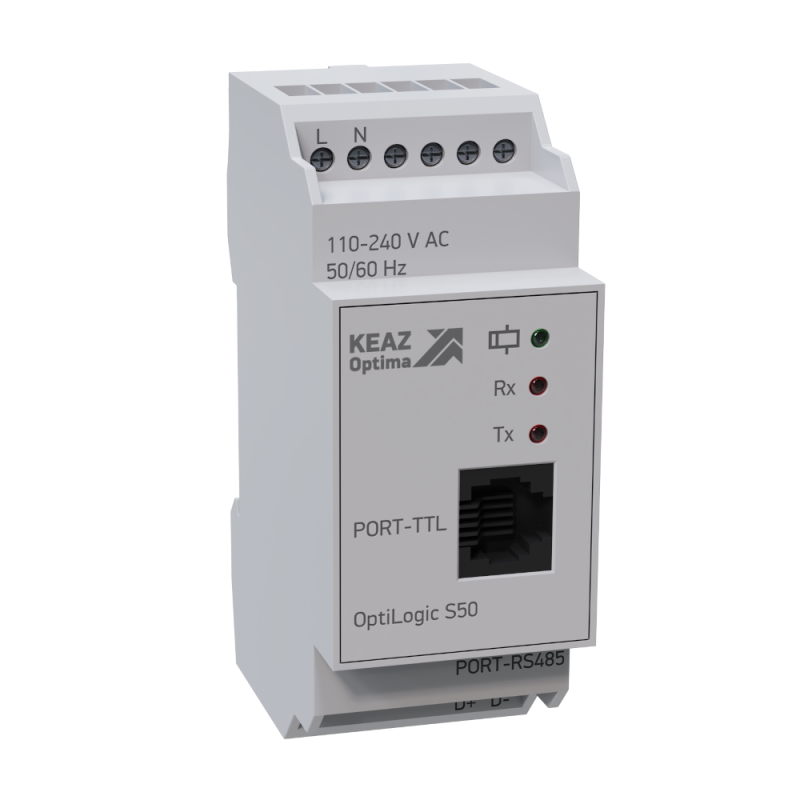

Модуль коммуникационный S50-COM-230 КЭАЗ обеспечивает связь между процессорным модулем OptiLogic и внешним оборудованием через интерфейс RS485. Устройство работает от сети переменного тока, имеет гальваническую развязку и предназначено для установки в автоматизированные системы управления. Артикул 344592 соответствует официальной линейке КЭАЗ OptiLogic.

Назначение и область применения

Модуль коммуникационный S50-COM-230 КЭАЗ используется для расширения функционала процессорного модуля OptiLogic за счёт подключения к устройствам по протоколу RS485. Он позволяет организовать обмен данными с датчиками, частотными преобразователями, термостатами, другим контроллером или HMI-панелью. Применяется в системах автоматизации технологических процессов: на конвейерах, в насосных станциях, в системах вентиляции и теплоснабжения. Устанавливается исключительно в составе платформы OptiLogic S50.

Технические характеристики

• Тип: модуль коммуникационный
• Напряжение питания: 110–240 В AC
• Питание постоянного тока: не поддерживается
• Гальваническая развязка: есть - изолирует цепь управления от внешних помех и перепадов потенциала
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги; требует установки внутри щита
• Цифровые/аналоговые порты: отсутствуют - модуль не является I/O-устройством, он лишь передаёт данные
• Интерфейс связи: RS485 (двухпроводной, дифференциальный)
• Язык программирования/интерфейса: английский

Совместимость и монтаж

Модуль S50-COM-230 КЭАЗ совместим только с процессорными модулями серии OptiLogic S50. Подключение осуществляется с помощью специального кабеля, который входит в комплект. Модуль устанавливается в слот процессора - физически замещает один из каналов ввода-вывода. Нельзя устанавливать более одного такого модуля в одном процессоре. Для работы требуется наличие свободного слота в корпусе процессора и правильная последовательность сборки шины.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для оборудования класса IP20. Гальваническая развязка снижает риск повреждения процессора от импульсных помех и заземления стороннего оборудования. Сертифицировано для использования в промышленных условиях согласно нормам ЕАЭС и IEC 61131-2.

Преимущества

• Поддержка стандарта RS485 - надёжная связь на расстояниях до 1200 метров
• Гальваническая развязка минимизирует влияние электромагнитных помех
• Простой монтаж - кабель уже в комплекте, не требует самостоятельной прокладки
• Интеграция с экосистемой OptiLogic - возможность скачивания готовых программ АВР и схем подключения

Ограничения применения

• Не поддерживает питание от постоянного тока - нельзя использовать в системах с DC-батареями
• IP20 - запрещена установка вне закрытого щита, в сырых или пыльных помещениях
• Можно подключить только один модуль на один процессор - невозможно масштабирование по количеству интерфейсов
• Не содержит собственных дискретных или аналоговых входов/выходов - не заменяет I/O-модули

Примеры использования

• Общение с частотником Siemens G120 по RS485 для регулирования скорости двигателя
• Чтение показаний с термодатчиков PT100, подключённых через модуль преобразования
• Связь с HMI-терминалом для отображения состояния системы на экране
• Автоматический ввод резерва (АВР) - использование готового решения из каталога КЭАЗ

Практические советы

• Перед монтажом проверьте, что процессор OptiLogic S50 имеет свободный слот для коммуникационного модуля
• Используйте только оригинальный кабель из комплекта - другие провода могут нарушить синхронизацию
• На линии RS485 обязательно подключите оконечные резисторы 120 Ом на крайних устройствах
• При использовании длинных кабелей (>500 м) применяйте экранированный двужильный провод с заземлением экрана в одной точке
• Загрузите готовые проекты АВР из каталога КЭАЗ - они экономят время на настройку и снижают вероятность ошибок
