Модуль расширения Optilogic S50-EXP-230-1 | 344589 КЭАЗ

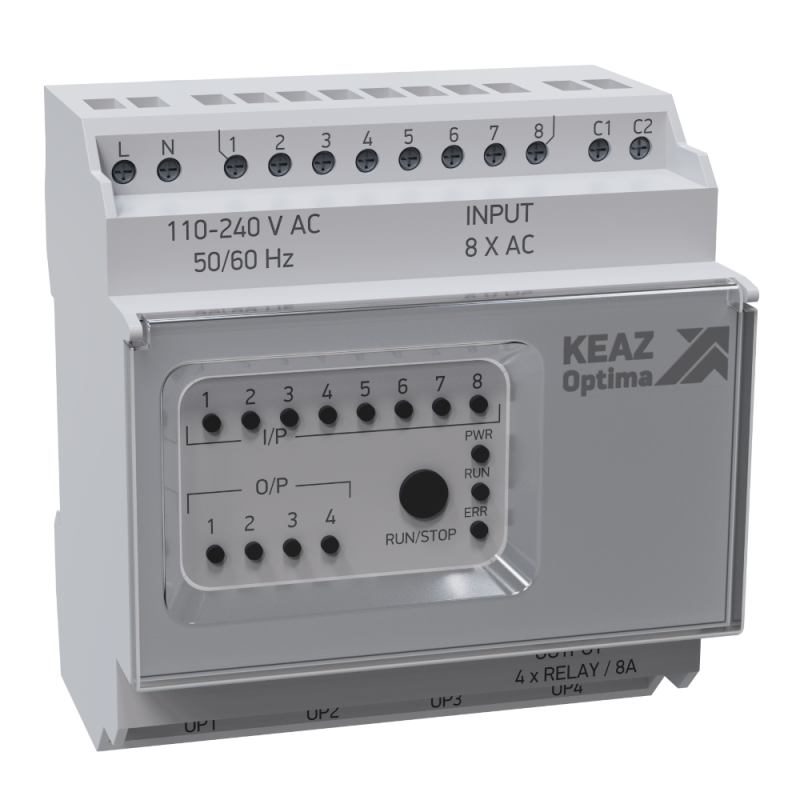

Модуль расширения Optilogic S50-EXP-230-1 от КЭАЗ позволяет увеличить количество цифровых входов и выходов в системах автоматизации на базе контроллеров Optilogic S50. Устройство питается от сети переменного тока 110–240 В и обеспечивает гальваническую развязку сигналов, что повышает устойчивость к помехам.

Назначение и область применения

Модуль расширения Optilogic S50-EXP-230-1 используется для увеличения числа дискретных сигналов в системах управления, когда штатных портов процессорного модуля недостаточно. Применяется в промышленной автоматике: управление станками, конвейерами, насосными установками, системами освещения и вентиляции. Подключается к основному процессору Optilogic S50 через двухпроводной интерфейс. Можно подключить одновременно до трёх таких модулей для масштабирования системы.

Технические характеристики

• Тип устройства: модуль расширения
• Цифровые входы: 8 каналов
• Цифровые выходы: 4 канала
• Аналоговые входы: отсутствуют
• Питание: переменный ток 110–240 В, 50 Гц
• Тип питания: AC (не работает от постоянного тока)
• Гальваническая развязка: есть между входами, выходами и источником питания
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям и от крупных частиц пыли, не предназначена для работы во влажной или запылённой среде
• Язык интерфейса программирования: английский (интерфейс среды KEAZ Logic S50)

Совместимость и монтаж

Модуль расширения Optilogic S50-EXP-230-1 совместим исключительно с процессорными модулями серии Optilogic S50. Подключение осуществляется по двум проводам - один для передачи данных, второй - для питания. Нет необходимости в отдельном внешнем источнике питания: устройство получает энергию и данные через шину связи с процессором. Для монтажа требуется свободное место в щите управления. Установка выполняется на DIN-рейку 35 мм. Отсоединение и замена возможны без отключения основного контроллера, если система поддерживает горячую замену.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для оборудования класса II (двойная изоляция). Защита IP20 гарантирует безопасную работу внутри закрытых электрощитов. Соответствие нормам EN 61131-2 для промышленных контроллеров. Не имеет сертификатов ATEX или IECEx - не применяется во взрывоопасных зонах.

Преимущества

• Гальваническая развязка снижает риск повреждения процессора от импульсных помех и переполюсовки
• Широкий диапазон рабочего напряжения (110–240 В AC) делает модуль универсальным для различных сетей
• Поддержка до трёх модулей расширения позволяет легко масштабировать систему без замены центрального контроллера
• Интеграция с программным комплексом KEAZ Logic S50: доступны готовые решения АВР, шаблоны программ и документация

Ограничения применения

• Не поддерживает аналоговые сигналы - нельзя подключать датчики температуры, давления, уровня
• IP20 не допускает использование вне электрощита - не подходит для открытой установки на площадках
• Работает только с процессорами Optilogic S50 - несовместим с другими семействами контроллеров
• Питание только от переменного тока - невозможна работа от батарей или источника постоянного тока
• Максимальное число модулей - три; при превышении система не будет работать

Примеры использования

• Управление 8 датчиками наличия детали на конвейере + 4 реле включения двигателей
• Автоматическое включение вытяжки при срабатывании 8 датчиков движения в помещении
• Реализация резервного питания (АВР) по готовому проекту из каталога КЭАЗ - схема, программа и настройки уже подготовлены
• Контроль состояния 8 кнопок аварийной остановки и управление 4 световыми сигнализаторами

Практические советы

• Перед монтажом проверьте, чтобы напряжение сети находилось в пределах 110–240 В - превышение может вывести модуль из строя
• Используйте экранированные кабели для подключения входов, особенно при работе рядом с силовыми линиями
• При использовании нескольких модулей Optilogic S50-EXP-230-1 соблюдайте порядок подключения - первый модуль должен быть ближе всего к процессору
• Для быстрого старта скачайте из официального сайта КЭАЗ каталог готовых решений АВР - там найдёте схемы, прошивки и инструкции
• Не используйте этот модуль для коммутируемых нагрузок выше 2 А - проверяйте допустимую мощность каждого выхода в техническом руководстве
