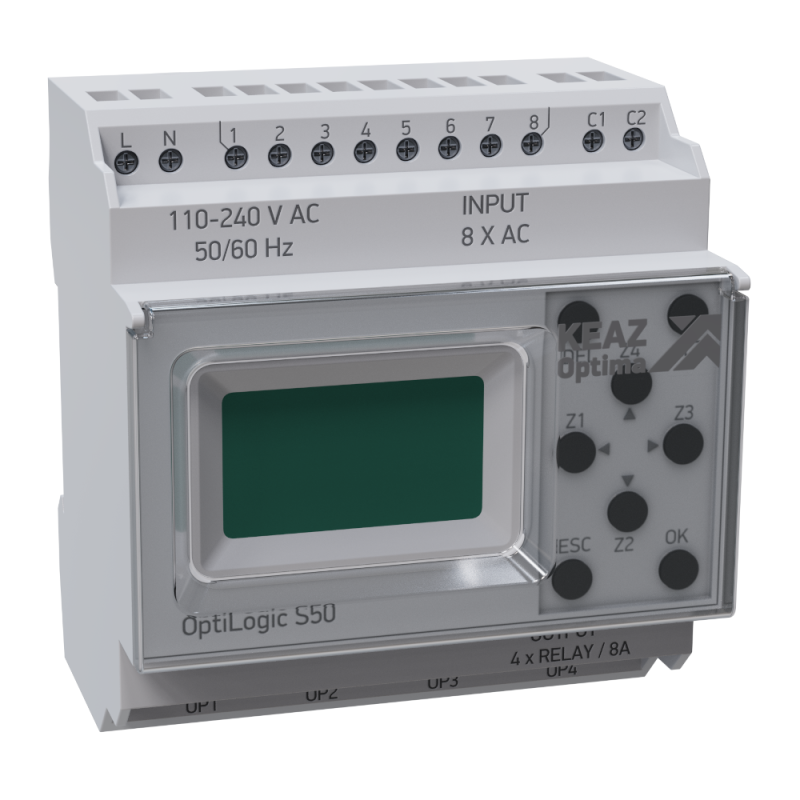

Процессорный модуль OptiLogic S50-CPU-230-1-1-0, 110-240В AC КЭАЗ (Курский электроаппаратный завод) 344586

Процессорный модуль S50-CPU-230-1-1-0 от КЭАЗ - компактное устройство для управления простыми системами автоматизации. Модуль работает от сети переменного тока, имеет гальваническую развязку и поддерживает программирование через ПК. Артикул 344586 соответствует линейке OptiLogic S50, подходящей для задач на объектах с ограниченной сложностью.

Назначение и область применения

Процессорный модуль S50-CPU-230-1-1-0 используется для реализации автономных алгоритмов управления в малых системах автоматизации. Подходит для задач, где не требуется высокая вычислительная мощность или большое количество каналов. Применяется в бытовой и легкой промышленной автоматике: управление освещением, насосами, вентиляторами, простыми конвейерами, системами контроля температуры.

Технические характеристики

• Питание: переменный ток 110–240 В, 50 Гц - совместим с сетями Европы, России, США;
• Цифровые входы: 8 шт. - принимают сигналы от кнопок, датчиков, концевиков;
• Цифровые выходы: 4 шт. - управляют реле, светильниками, клапанами;
• Аналоговые входы/выходы: отсутствуют - нельзя работать с датчиками температуры, давления, потока;
• Гальваническая развязка: есть - защищает контроллер от помех и скачков напряжения на входах и выходах;
• Степень защиты: IP20 - допускает установку только внутри щитов, не защищён от пыли и брызг воды;
• Язык программирования: английский - интерфейс среды KEAZ Logic S50 на английском языке;
• Тип устройства: модуль - требует установки в платформу OptiLogic S50, не является самостоятельным устройством.

Совместимость и монтаж

Процессорный модуль S50-CPU-230-1-1-0 устанавливается исключительно в монтажную рейку системы OptiLogic S50. Для программирования необходим кабель OptiLogic S50-USB, соединяющий модуль с ПК. Без этого кабеля загрузить или изменить программу невозможно. Модуль несовместим с другими сериями контроллеров - даже если физически подойдёт, он не будет распознаваться.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для оборудования класса IP20. Напряжение питания 110–240 В соответствует международным нормам для промышленной автоматики. Гальваническая развязка снижает риск повреждения модуля из-за импульсных помех. Сертификаты не указаны - рекомендуется проверять наличие деклараций соответствия для конкретного проекта.

Преимущества

• Поддержка готовых решений - в каталоге КЭАЗ есть готовые программы для АВР, что ускоряет внедрение;
• Простота настройки - программа пишется на ПК, не требует знаний PLC-языков на уровне IEC 61131;
• Высокая устойчивость к помехам благодаря гальванической развязке всех цепей;
• Широкий диапазон питания - работает от 110 до 240 В, что удобно при использовании в разных странах.

Ограничения применения

• Нет аналоговых входов - нельзя использовать с термопарами, датчиками давления, преобразователями тока;
• Только 8 входов и 4 выхода - не подходит для систем с более чем 12 дискретными точками управления;
• IP20 - запрещена установка вне закрытых щитов, в сырых или пыльных помещениях;
• Интерфейс программирования на английском - затрудняет работу для операторов без базового владения языком;
• Зависимость от ПК - для изменения логики всегда нужен компьютер и кабель; без них модуль можно только запускать, но не менять.

Примеры использования

• Автоматический запуск насоса при достижении уровня воды в резервуаре;
• Управление освещением в помещении по таймеру или датчику движения;
• Логика работы двух вентиляторов с чередованием нагрузки;
• Система аварийного отключения при срабатывании конечного выключателя на станке.

Практические советы

• Перед монтажом убедитесь, что питание соответствует 110–240 В - подключение к 380 В приведёт к выходу из строя;
• Используйте только оригинальный кабель OptiLogic S50-USB - сторонние кабели могут не передавать данные;
• При проектировании учтите, что все входы и выходы - дискретные; если нужны аналоговые сигналы - выбирайте другую модель;
• Для частого обслуживания сохраняйте резервные файлы программ в формате KEAZ Logic S50 - они легко восстанавливаются после замены модуля;
• Не забудьте закрепить модуль в щите с достаточным воздушным зазором - перегрев возможен при плотной упаковке.
