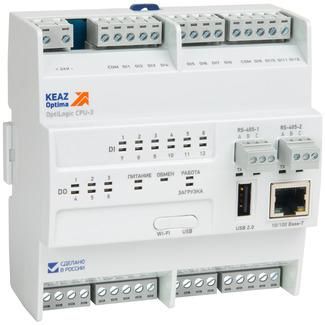

Модуль процессорный OptiLogic L-CPU-3-L КЭАЗ 293077

Модуль процессорный L-CPU-3-L от КЭАЗ Optima - это компактный программируемый логический контроллер (ПЛК) для построения автономных и распределённых систем управления. Благодаря встроенным интерфейсам, высокой надёжности и широкому температурному диапазону, L-CPU-3-L применяется в условиях промышленной автоматизации, где важны устойчивость к перепадам температур и возможность масштабирования.

Назначение и область применения

Модуль процессорный L-CPU-3-L предназначен для управления технологическими процессами в автоматизированных системах малой и средней сложности. Он подходит для задач, требующих одновременной обработки дискретных и аналоговых сигналов, например: управление насосными станциями, контроль температуры в тепловых пунктах, работа с конвейерами, регулирование давления в трубопроводах, сбор данных с датчиков.

L-CPU-3-L можно использовать как самостоятельный контроллер или как центральный узел в распределённой системе с подключением модулей расширения. Его применение особенно эффективно там, где требуется работа в экстремальных условиях - от холодных складов до жарких производственных зон.

Технические характеристики

• Тип: Процессорный модуль (ПЛК)
• Ядро CPU: ARM Cortex-A5, 536 МГц
• ОЗУ: 128 Мб
• Память приложений и данных: 128 Мб
• Цифровые входы: 12 (гальваническая изоляция, режимы: вход, триггер, счетчик)
• Цифровые выходы: 6 (4 транзисторных + 2 релейных)
• Аналоговые входы: 4 (универсальные, поддерживают ток/напряжение)
• Аналоговые выходы: 0
• Часы реального времени (RTC): Есть, энергонезависимые
• Сторожевой таймер: Аппаратный watchdog
• Шина расширения: Единый разъём, поддержка до 64 модулей, скорость 1 Мбит/с
• Интерфейсы связи: 2×RS-485, Ethernet, Wi-Fi, USB Host
• Хранилище: Слот для microSD-карты
• Рабочая температура: -40 C … +55 C
• ОС: Linux (встроенная, не продается отдельно)

Совместимость и монтаж

Модуль процессорный L-CPU-3-L не имеет встроенных разъёмов для подключения датчиков и исполнительных устройств - все внешние модули ввода-вывода подключаются через единую шину. Это позволяет легко расширить количество входов и выходов до 1024 каналов.

Подключение модулей расширения выполняется одним кабелем к боковому разъёму. Для монтажа требуется установка на DIN-рейку 35 мм. Гарантирована «горячая замена» модулей - вы можете менять или добавлять модули без остановки всей системы.

Обратите внимание: L-CPU-3-L работает только с модулями серии OptiLogic L. Совместимость с другими сериями КЭАЗ или сторонними продуктами отсутствует.

Безопасность и стандарты

Модуль проектировался с учётом требований промышленной безопасности. Наличие аппаратного сторожевого таймера предотвращает зависание системы при сбоях. Гальваническая изоляция входов защищает контроллер от импульсных помех и перепадов потенциала.

Работа при температурах от -40 C до +55 C соответствует требованиям класса IP20, что допускает использование в закрытых щитовых помещениях. Прямое воздействие воды, пыли или агрессивных сред запрещено - для таких условий необходима дополнительная защита корпуса.

Преимущества

• Высокая производительность благодаря ядру ARM Cortex-A5 и достаточному объёму памяти - подходит для сложных алгоритмов и логических циклов.
• Поддержка Wi-Fi и Ethernet позволяют удалённо настраивать и мониторить систему без физического доступа.
• Возможность записи программ и данных на microSD-карту обеспечивает резервирование и быстрое восстановление после сбоев.
• Релейные выходы (2 шт.) позволяют коммутировать нагрузки до 250 В переменного тока - удобно для управления светильниками, клапанами, нагревателями.
• Режим «счётчик» на цифровых входах даёт возможность считать импульсы с энкодеров или расходомеров без дополнительных плат.

Ограничения применения

• Отсутствие аналоговых выходов - нельзя напрямую управлять пропорциональными исполнительными механизмами (например, частотными преобразователями или пневматическими регуляторами).
• Не поддерживается Windows или специализированные среды выполнения - программы пишутся только под Linux (необходим опыт работы с командной строкой и SCADA-системами).
• Нельзя использовать в взрывоопасных зонах - отсутствует взрывозащита и сертификат ATEX/IECEx.
• Требуется внешнее питание 24 В постоянного тока - в комплект не входят блоки питания.

Примеры использования

• Автоматизация водоподготовки: L-CPU-3-L собирает данные с датчиков уровня, давления и температуры, управляет насосами и клапанами через релейные выходы.
• Контроль микроклимата в хранилище: анализирует показания термодатчиков, включает/выключает обогреватели и вентиляцию по заданным условиям.
• Система учёта производства: считывает импульсы с энкодера конвейера через входы в режиме счётчика, отправляет данные в облачную систему через Wi-Fi.
• Распределённая система управления несколькими станками: один L-CPU-3-L координирует работу до 64 модулей расширения, установленных на каждом участке.

Практические советы

• Перед первым запуском обязательно проверьте полярность подключения 24 В DC - неверное подключение повредит контроллер.
• Для долгосрочной работы используйте качественные microSD-карты с повышенной надёжностью (класс SLC или industrial-grade).
• При использовании аналоговых входов учитывайте тип сигнала (ток 4–20 мА или напряжение 0–10 В) - он выбирается в настройках ПО.
• Если планируете подключение нескольких RS-485 устройств - соблюдайте правильную топологию шины (линейная, без ответвлений) и подключите оконечные резисторы 120 Ом.
• L-CPU-3-L не имеет встроенного экрана - для диагностики используйте PC-софт через Ethernet или USB, либо подключитесь удалённо через Wi-Fi.
• При монтаже в местах с сильными ЭМИ (частотники, сварочные аппараты) используйте экранированные кабели и заземлите корпус контроллера.
