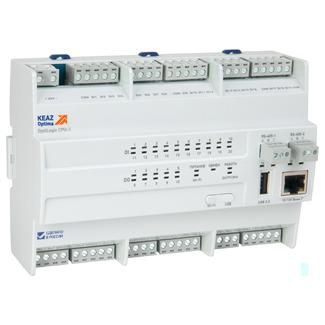

Модуль процессорный OptiLogic L-CPU-1-M КЭАЗ 293070

Модуль процессорный L-CPU-1-M КЭАЗ - центральное устройство для построения автономных и распределённых систем автоматизации с высокой плотностью I/O. Бренд КЭАЗ реализует в этом продукте надёжную платформу для задач промышленного контроля, совмещая мощный процессор, широкую шину расширений и современные интерфейсы связи.

Назначение и область применения

Модуль процессорный L-CPU-1-M КЭАЗ предназначен для управления технологическими процессами в условиях промышленной среды. Он работает как основной контроллер в системах автоматизации малого и среднего масштаба - например, на участках производства, конвейерах, насосных станциях, системах вентиляции и теплоснабжения. Благодаря поддержке до 64 модулей расширения и 1024 каналов ввода-вывода, L-CPU-1-M КЭAZ способен управлять сложными распределёнными объектами, где требуется централизованная логика и быстрая реакция.

Технические характеристики

• Процессор: ARM Cortex-A5, 536 МГц
• Оперативная память: 256 Мб
• Память приложений и данных: 256 Мб
• Дискретные входы: 20 каналов, гальваническая изоляция, режимы «вход», «триггер», «счётчик»
• Дискретные выходы: 10 каналов (8 транзисторных + 2 релейных)
• Аналоговые входы: 4 канала, универсальные (ток/напряжение)
• Аналоговые выходы: 2 канала
• Шина расширения: один разъём, скорость 1 Мбит/с, поддержка до 64 модулей
• Интерфейсы связи: 2×RS-485, Ethernet, Wi-Fi, USB Host
• Хранилище: слот для microSD-карты
• Часы реального времени (RTC): энергонезависимые
• Сторожевой таймер: аппаратный watchdog
• Рабочая температура: от -40 C до +55 C
• Поставляемое ПО: Softlogic-система MasterSCADA 4D (в комплекте)

Совместимость и монтаж

Модуль процессорный L-CPU-1-M КЭАЗ подключает все модули расширения через единый шинный разъём - никаких отдельных кабелей для I/O не требуется. Установка выполняется на DIN-рейку 35 мм. Все модули расширения поддерживают «горячую замену»: можно менять испорченный или дополнять систему без остановки всего контура управления. Для подключения к сети Ethernet используется стандартный RJ45, для RS-485 - клеммы на корпусе. USB-порт позволяет подключить флеш-накопители для обновления прошивки или переноса проектов. Wi-Fi обеспечивает беспроводной доступ к системе без прокладки кабеля.

Безопасность и стандарты

Модуль L-CPU-1-M КЭАЗ спроектирован для работы в жестких промышленных условиях. Гальваническая изоляция дискретных входов защищает контроллер от импульсных помех и перепадов потенциалов. Аппаратный сторожевой таймер предотвращает зависание системы при сбоях программного обеспечения. Энергонезависимые часы сохраняют время даже при отключении питания. Температурный диапазон от -40 C до +55 C соответствует требованиям к оборудованию класса IP20, установленному в щитах и помещениях без специальной защиты от внешней среды.

Преимущества

• Высокая производительность процессора и объём памяти позволяют запускать сложные алгоритмы и хранить большие лог-файлы.
• Поддержка до 64 модулей расширения даёт гибкость в настройке количества и типа I/O без замены основного устройства.
• «Горячая замена» модулей минимизирует простои при обслуживании.
• Встроенный Wi-Fi и Ethernet обеспечивают удалённый доступ и интеграцию с SCADA-системами.
• Softlogic-система MasterSCADA 4D в комплекте снижает затраты на лицензирование ПО и ускоряет запуск проекта.

Ограничения применения

Модуль L-CPU-1-M КЭАЗ не предназначен для установки в открытых зонах с воздействием воды, пыли или агрессивных паров - он имеет степень защиты IP20. Аналоговые выходы не рассчитаны на управление силовой нагрузкой выше 100 мА - для управления двигателями или клапанами требуются внешние реле или усилители. Отсутствие встроенного дисплея делает настройку возможной только через компьютер или мобильное устройство. Прошивка и ПО не продаются отдельно - обновления возможны только через оригинальный комплект.

Примеры использования

• Управление линией розлива жидкостей с датчиками уровня, насосами и клапанами.
• Автоматизация микроклимата в помещении: регулировка температуры, влажности, вентиляции по заданным графикам.
• Контроль состояния нескольких станков на одном участке с сбором данных о работе и отказах.
• Распределённая система освещения и сигнализации в крупном складском комплексе.

Практические советы

• Перед первым запуском проверьте питание - напряжение должно соответствовать заявленному в документации (обычно 24 В постоянного тока).
• При использовании аналоговых входов убедитесь, что тип сигнала (4–20 мА / 0–10 В) выбран правильно в настройках программы.
• Для долгосрочной работы рекомендуется использовать качественную microSD-карту с высокой выносливостью к записям - особенно при активном логировании событий.
• При подключении RS-485 соблюдайте полярность A/B и используйте терминирующие резисторы на крайних узлах сети.
• Не забудьте настроить часовую зону и синхронизацию времени в MasterSCADA 4D - это важно для точного анализа журналов событий.
• При планировании системы учтите, что каждый модуль расширения потребляет часть мощности от шины - суммарная нагрузка не должна превышать возможности источника питания.
