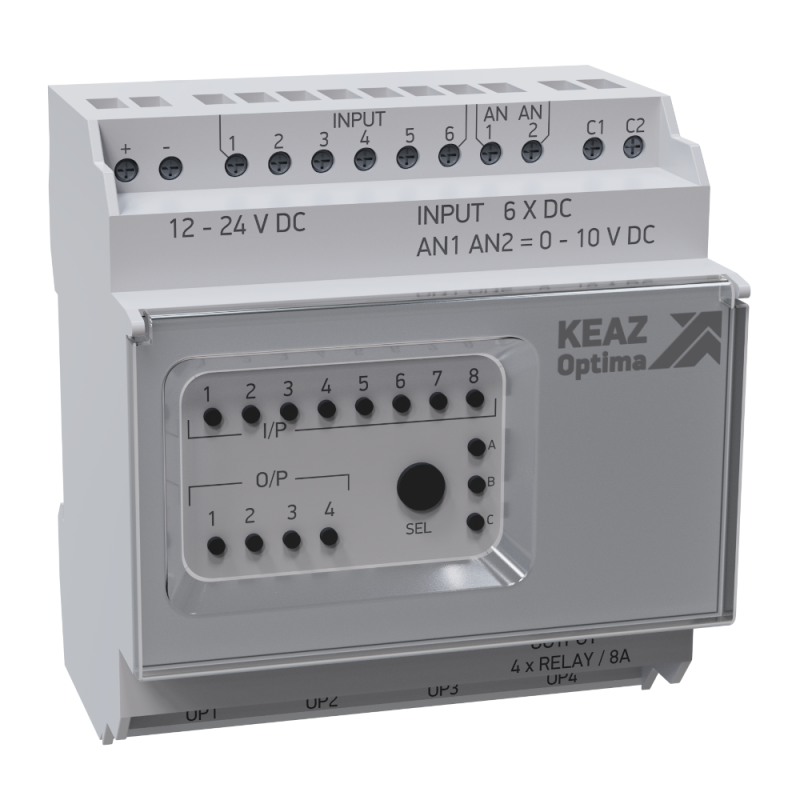

Модуль расширения OptiLogic S50-EXP-24-2, 12-24В DC КЭАЗ (Курский электроаппаратный завод) 344587

Модуль расширения S50-EXP-24-2 от КЭАЗ позволяет увеличить количество входов и выходов системы автоматизации на базе контроллеров OptiLogic S50. Артикул 344587 - решение для точечного расширения цифровых и аналоговых каналов без замены основного процессора.

Назначение и область применения

Модуль расширения S50-EXP-24-2 используется для увеличения числа сигнальных каналов в системах управления на основе процессорных модулей OptiLogic S50. Он подключается напрямую к центральному контроллеру через двухпроводной интерфейс и не требует отдельного источника питания. Применяется там, где необходимо добавить несколько датчиков или исполнительных устройств - например, в панелях управления станков, конвейеров, систем освещения или малых автоматизированных линий.

Технические характеристики

• Напряжение питания: 12–24 В постоянного тока (не работает от сети 220 В)
• Цифровые входы: 6 шт. - принимают сигналы от кнопок, датчиков, концевиков
• Цифровые выходы: 4 шт. - управляют реле, световыми индикаторами, клапанами
• Аналоговые входы: 2 шт. - поддерживают сигналы 0–10 В или 4–20 мА (тип сигнала выбирается программно)
• Гальваническая развязка: есть - изолирует входы/выходы от процессора, защищает от помех и перепадов потенциала
• Степень защиты: IP20 - подходит для установки внутри щитов, не предназначена для открытой среды
• Интерфейс подключения: двухпроводная шина (совместима с другими модулями OptiLogic S50)
• Поддерживаемый язык: английский (интерфейс прошивки и документация на английском)

Совместимость и монтаж

Модуль S50-EXP-24-2 совместим исключительно с процессорными модулями серии OptiLogic S50. Подключение осуществляется последовательно - один модуль вставляется в гнездо другого, образуя цепочку. Максимальное количество модулей расширения в одной системе - три. Для работы требуется только питание от процессора; внешний источник не нужен. Установка выполняется на DIN-рейку 35 мм. Разъёмы фиксируются механически - отсоединение возможно только после снятия крышки корпуса.

Безопасность и стандарты

Модуль соответствует требованиям безопасности для оборудования низкого напряжения. Защита IP20 предотвращает случайный контакт с токоведущими частями, но не обеспечивает защиту от пыли или влаги. Не используйте в условиях повышенной запылённости, сырости или температур ниже 0 C без дополнительной герметизации щита.

Преимущества

• Не требует отдельного источника питания - получает энергию от процессора
• Гальваническая развязка снижает риск повреждения контроллера от импульсных помех
• Поддержка аналоговых входов позволяет подключать датчики давления, температуры, уровня без дополнительных преобразователей
• Удобная компактная форма - занимает мало места в распределительном щите
• Поддерживается официальным ПО KEAZ Logic S50 - легко настраивать и диагностировать

Ограничения применения

• Не работает от переменного тока - нельзя применять в сетях 220 В
• IP20 - недопустимо использование вне закрытых щитов
• Максимум 3 модуля расширения на один процессор - не подходит для крупных систем с более чем 30 I/O
• Интерфейс и документация на английском - требует базового знания языка для настройки
• Нет встроенной защиты от перегрузки на выходах - рекомендуется использовать внешние предохранители при управлении мощными нагрузками

Примеры использования

• Добавление 6 датчиков положения и 4 реле управления насосами на линии розлива жидкостей
• Подключение термодатчика и датчика уровня в баке к системе контроля технологического процесса
• Расширение системы управления освещением на участке с 4 зонами и 6 датчиками движения
• Интеграция в автономную систему АВР (автоматический ввод резерва) - готовые решения доступны в каталоге КЭАЗ

Практические советы

• Перед монтажом проверьте, что ваш процессор OptiLogic S50 имеет свободное место в цепочке расширения - максимум 3 модуля
• Для аналоговых входов убедитесь, что тип сигнала (ток/напряжение) согласован с датчиком - настройка делается в KEAZ Logic S50
• При использовании длинных проводов к цифровым входам применяйте экранированные кабели и заземлите экран на стороне процессора
• Если вы управляете катушками реле или двигателями - установите вентильные диоды или RC-цепочки для подавления обратной ЭДС
• Запомните: S50-EXP-24-2 - это не самостоятельный контроллер. Без процессора он работать не будет.
