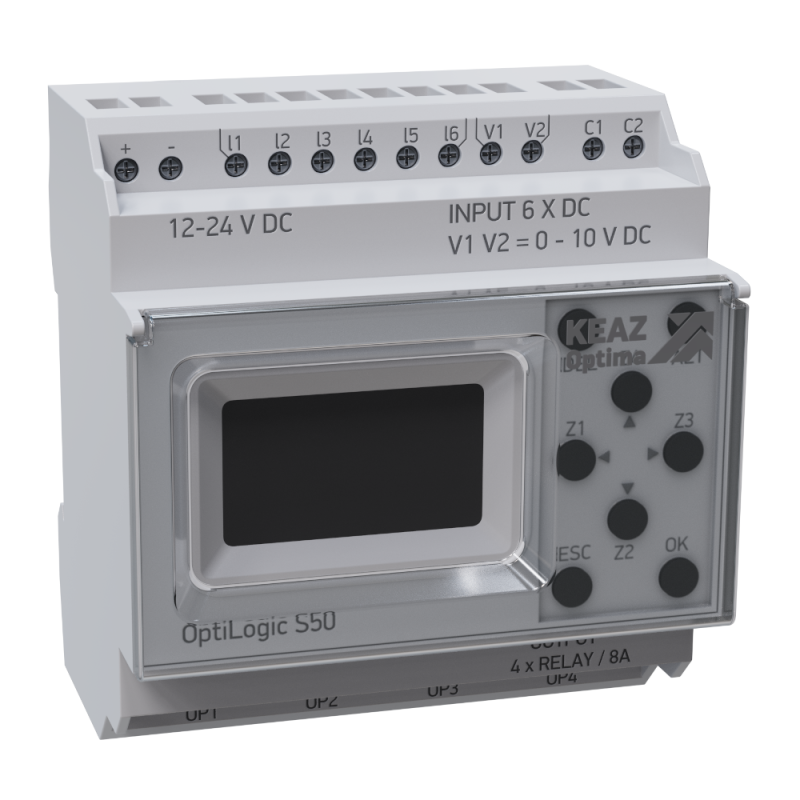

Модуль процессорный OptiLogic S50-CPU-24-1-2-0, 12-24В DC КЭАЗ (Курский электроаппаратный завод) 344585

Модуль процессорный S50-CPU-24-1-2-0 от КЭАЗ - компактное устройство для управления простыми системами автоматизации. Он сочетает цифровые и аналоговые входы/выходы, гальваническую развязку и совместим с программной средой KEAZ Logic S50, что делает его удобным решением для задач, где важна надёжность и простота настройки.

Назначение и область применения

Модуль процессорный S50-CPU-24-1-2-0 используется для реализации автономных алгоритмов управления в малых и средних системах автоматизации. Подходит для контроля технологических процессов, где требуется обработка сигналов с датчиков и управление исполнительными устройствами. Применяется в оборудовании для пищевой, фармацевтической, легкой промышленности, а также в системах вентиляции, насосных станциях и конвейерах.

Технические характеристики

• Питание: постоянный ток 12–24 В (переменный ток не поддерживается)
• Цифровые входы: 6 каналов, изолированные
• Цифровые выходы: 4 канала, изолированные
• Аналоговые входы: 2 канала (для сигналов 0–10 В или 4–20 мА - тип сигнала уточнять в документации)
• Гальваническая развязка: есть между входами, выходами и питанием - снижает риск повреждения от помех и перепадов потенциалов
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям и от крупных частиц, но не от воды и пыли; требует установки в закрытом щите
• Язык программирования: английский (интерфейс среды KEAZ Logic S50)

Совместимость и монтаж

Модуль процессорный S50-CPU-24-1-2-0 монтируется на DIN-рейку шириной 35 мм. Для программирования необходим кабель OptiLogic S50-USB, соединяющий модуль с ПК. Устройство работает исключительно в составе системы OptiLogic S50 - несовместимо с другими сериями контроллеров КЭАЗ. Напряжение питания должно быть стабильным в диапазоне 12–24 В постоянного тока - скачки напряжения вне этого диапазона могут вызвать сброс или отказ работы.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для оборудования низкого напряжения. Гальваническая развязка обеспечивает защиту от поражения током при пробое изоляции. Степень защиты IP20 определяет, что модуль можно использовать только внутри электрощитов - открытая установка запрещена.

Преимущества

• Компактная форма - занимает мало места в распределительном щите
• Гальваническая развязка всех цепей - повышает устойчивость к электромагнитным помехам
• Поддержка готовых решений АВР - позволяет быстро внедрить типовые функции без написания кода
• Удобная среда программирования KEAZ Logic S50 - графический интерфейс, подходящий для инженеров без глубоких знаний PLC

Ограничения применения

• Не поддерживает питание от сети 220 В - обязательно использование внешнего БП 12–24 В постоянного тока
• IP20 - нельзя применять во влажных, пыльных или агрессивных средах без корпуса
• Только английский язык интерфейса - возможны трудности для операторов без базового владения языком
• Ограниченное количество I/O - не подходит для сложных систем с более чем 6 входами и 4 выходами

Примеры использования

• Автоматическое включение/выключение насоса по уровню жидкости (датчики + 2 аналоговых входа + 1 цифровой выход)
• Управление освещением в помещении по таймеру (6 цифровых входов - кнопки, 4 выхода - реле света)
• Контроль температуры в шкафу с помощью термодатчика и вентилятора (аналоговый вход + один цифровой выход)
• Запуск конвейера после проверки наличия продукта на двух датчиках (2 цифровых входа + 1 выход)

Практические советы

• Перед первым запуском убедитесь, что источник питания стабилен - колебания ниже 12 В или выше 24 В вызывают сбои
• При использовании аналоговых входов уточните тип сигнала (ток/напряжение) - неверная настройка приведёт к некорректным показаниям
• Для долговечной работы используйте качественные клеммы и плотно затягивайте провода - плохой контакт часто становится причиной сбоев
• Сохраняйте проекты в KEAZ Logic S50 регулярно - потеря файла потребует повторной настройки
• Проверьте посадочные размеры перед монтажом - модуль рассчитан на стандартную DIN-рейку 35 мм, но не все щиты имеют точное соответствие
