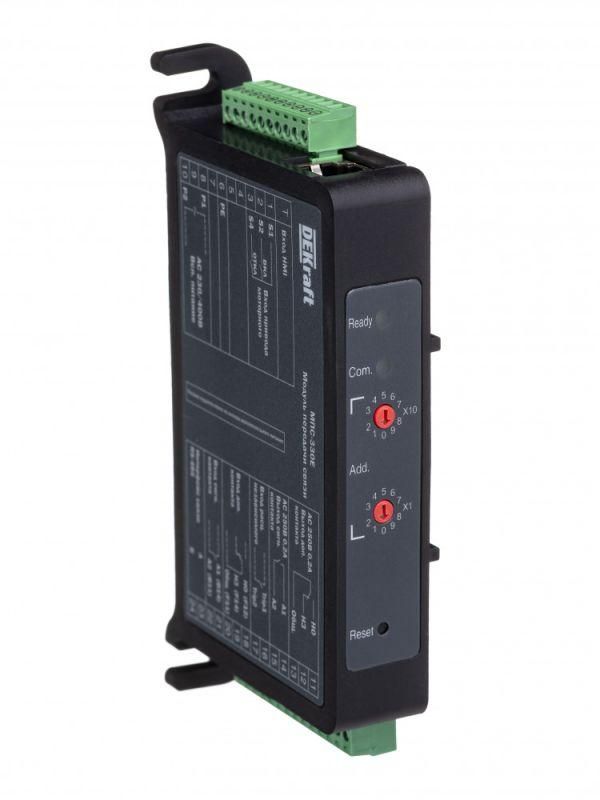

Модуль передачи связи МПС-330Е для ВА-333Е/335Е/336Е | 22630DEK DEKraft APC

Модуль передачи связи МПС-330Е для ВА-333Е/335Е/336Е от DEKraft позволяет удалённо управлять автоматическими выключателями серии ВА-330Е через последовательный интерфейс, обеспечивая сбор данных, контроль состояния и настройку параметров без физического доступа к оборудованию.

Назначение и область применения

Модуль передачи связи МПС-330Е предназначен для интеграции автоматических выключателей ВА-333Е, ВА-335Е и ВА-336Е в системы автоматизации зданий, промышленных линий и распределительных щитов. Он преобразует сигналы управления и состояние выключателя в данные, совместимые с системами на базе протокола Modbus RTU. Подходит для объектов, где требуется дистанционный мониторинг и управление: заводские цеха, ЖКХ, энергообъекты, логистические комплексы.

Технические характеристики

• Тип изделия: модуль коммуникационный
• Тип передачи данных: последовательная, интерфейс RS-485
• Протокол: Modbus RTU
• Количество беспотенциальных входов: 3 — дополнительный контакт, сигнальный контакт, независимое расцепление
• Количество беспотенциальных выходов: 2 — дополнительный контакт, аварийный (сигнальный) контакт
• Выход для панели HMI: есть — подключение дисплея на дверце шкафа
• Управление приводом: поддерживает подключение привода моторного МП-330Е
• Совместимость: исключительно с автоматическими выключателями ВА-333Е, ВА-335Е, ВА-336Е

Совместимость и монтаж

Модуль МПС-330Е устанавливается непосредственно на выключатель ВА-330Е (серии Е) и требует наличия соответствующих клеммных площадок. Для работы необходимы дополнительные аксессуары:

• Привод моторный МП-330Е — для дистанционного включения/выключения;
• Дополнительный и сигнальный контакты ДК-СК-330Е — для передачи состояний и команд.

Подключение RS-485 выполняется двужильным экранированным кабелем с терминаторами на крайних точках сети. Напряжение питания модуля берётся от самого выключателя — внешнее питание не требуется. Установка возможна только в щите с доступом к тыльной стороне автомата.

Безопасность и стандарты

Модуль МПС-330Е соответствует требованиям безопасности для устройств низкого напряжения. Произведён в рамках сертифицированной линейки DEKraft. Протокол Modbus RTU обеспечивает отказоустойчивую связь в условиях электромагнитных помех, характерных для промышленных сред. Электроизоляция всех контактов соответствует нормам IEC 60947-1.

Преимущества

• Не требует отдельного источника питания — работает за счёт выключателя.
• Интеграция с HMI-панелью позволяет видеть текущее состояние выключателя прямо на дверце шкафа.
• Восемь типов контактов обеспечивают гибкую настройку сигналов: от аварийных оповещений до внешнего управления.
• Стандартный интерфейс RS-485 совместим с большинством PLC и SCADA-систем.
• Работает в паре с приводом МП-330Е — реализуется полноценное дистанционное управление без замены автомата.

Ограничения применения

• Несовместим с другими сериями автоматических выключателей — только ВА-333Е/335Е/336Е.
• Не поддерживает Ethernet, Wi-Fi или другие сетевые протоколы — только RS-485.
• Требует установки дополнительных аксессуаров (ДК-СК-330Е, МП-330Е) для полной функциональности.
• Не предназначена для работы во взрывоопасных зонах — класс защиты IP не указан, предполагается использование внутри закрытых щитов.
• Нет возможности программирования логики — модуль лишь передаёт сигналы, не обрабатывает их.

Примеры использования

• На конвейере: МПС-330Е передаёт сигнал “отказ” при перегрузке в центральную систему управления, одновременно включая аварийный световой индикатор на панели HMI.
• В жилом доме: через SCADA-систему администратор дистанционно отключает мощный потребитель (например, бойлер) при превышении тока, используя привод МП-330Е.
• На насосной станции: модуль отправляет данные о температуре и времени работы выключателя в систему учёта энергоресурсов.

Практические советы

• Перед монтажом проверьте, что ваш выключатель — именно модель ВА-333Е/335Е/336Е; МПС-330Е не подойдёт к другим версиям.
• При прокладке кабеля RS-485 используйте экран и заземляйте его в одной точке — это снижает влияние помех.
• Если используется несколько модулей в одной сети, задайте каждому уникальный адрес Modbus (1–247).
• Для тестирования подключения временно подключите панель HMI — она покажет реальное состояние контактов без ПЛК.
• Не подключайте к модулю высоковольтные цепи — все контакты беспотенциальные и рассчитаны на слаботочные сигналы.
