Коммуникационный модуль Modbus RTU Master | SM632114 Systeme Electric APC

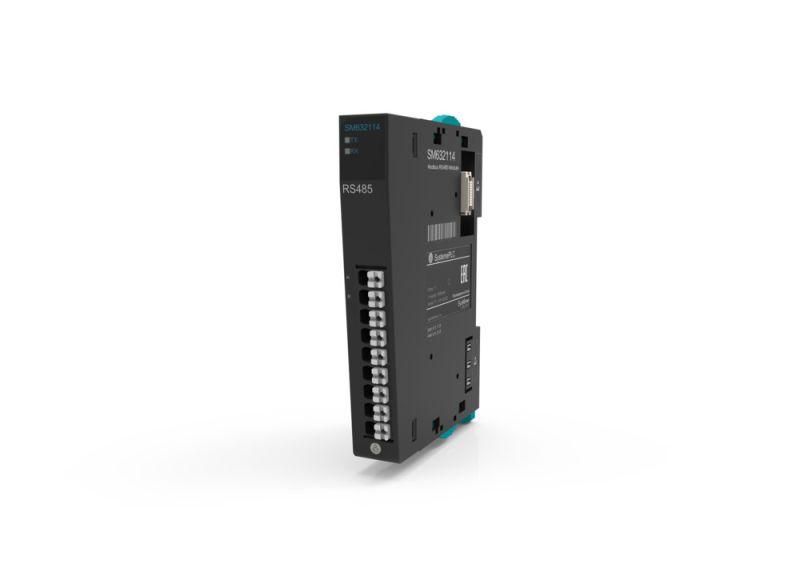

Коммуникационный модуль Modbus RTU Master от Systeme Electric (артикул sm632114) обеспечивает связь между ведущим устройством и периферийными приборами по протоколу Modbus RTU. Подходит для автоматизации промышленного оборудования, где требуется надёжная передача данных через последовательный интерфейс.

Назначение и область применения

Коммуникационный модуль Modbus RTU Master используется как ведущее устройство в сети Modbus RTU. Он инициирует запросы к другим устройствам - например, датчикам, частотным преобразователям, терморегуляторам - и получает от них данные. Применяется в системах сбора информации, управления технологическими процессами и автоматизированных линиях, где есть один контроллер и несколькоslave-устройств.

Технические характеристики

• Протокол: Modbus RTU
• Роль в сети: Master (ведущее устройство)
• Интерфейс: RS-485 (двухпроводной, дифференциальный)
• Поддерживаемые скорости передачи: до 115200 бод (стандартные значения: 9600, 19200, 38400, 57600, 115200)
• Адресация: поддерживается до 247 slave-устройств
• Формат данных: 8 бит данных, 1 стоп-бит, возможность выбора чётности (None/Even/Odd)

Совместимость и монтаж

Коммуникационный модуль Modbus RTU Master совместим со всеми устройствами, поддерживающими протокол Modbus RTU по RS-485. Для подключения используйте экранированный двужильный кабель с заземлением экрана на одном конце. Максимальная длина линии - до 1200 метров при скорости 9600 бод; при более высоких скоростях расстояние уменьшается. Убедитесь, что все slave-устройства имеют уникальные адреса от 1 до 247. На концах шины рекомендуется установить терминирующие резисторы 120 Ом.

Безопасность и стандарты

Устройство соответствует требованиям промышленной электромагнитной совместимости (EMC) и предназначено для работы в условиях, допустимых для промышленного оборудования. Сертификаты и конкретные нормы (например, EN 61000-6-2) в предоставленных данных не указаны - проверьте документацию производителя для точного соответствия.

Преимущества

• Простая интеграция в существующие системы Modbus RTU
• Стандартный интерфейс RS-485 - устойчив к помехам и позволяет подключать множество устройств
• Не требует внешнего питания - питание осуществляется от шины RS-485 или от контроллера, к которому он подключен
• Надёжная работа в условиях повышенной электромагнитной нагрузки

Ограничения применения

• Не работает с протоколом Modbus TCP/IP - только Modbus RTU по RS-485
• Не предназначен для использования в сетях с несколькими мастерами - только одна ведущая система
• Не имеет встроенного дисплея или кнопок - настройка выполняется через программное обеспечение контроллера
• Не поддерживает опрос устройств с задержками менее 10–20 мс - зависит от скорости линии и числа подключённых устройств

Примеры использования

• Связь с PLC для сбора показаний температуры с нескольких термодатчиков
• Управление частотными преобразователями на конвейере
• Чтение значений давления и уровня из резервуаров в системе водоснабжения
• Обмен данными с энергосчётчиками в системе учёта потребления

Практические советы

• Перед запуском убедитесь, что скорость передачи и параметры чётности на коммуникационном модуле Modbus RTU Master совпадают с настройками всех slave-устройств
• Избегайте параллельных участков кабеля с силовыми проводами - это снижает уровень помех
• Если возникают ошибки связи, проверьте полярность A/B на RS-485 - неверное подключение часто вызывает сбои
• Для диагностики используйте тестовый Modbus-клиент - можно подключить ПК через USB-to-RS485 адаптер
• Помните: артикул sm632114 - это именно Master-модуль. Не путайте его с Slave-модулями, которые не могут инициировать запросы
