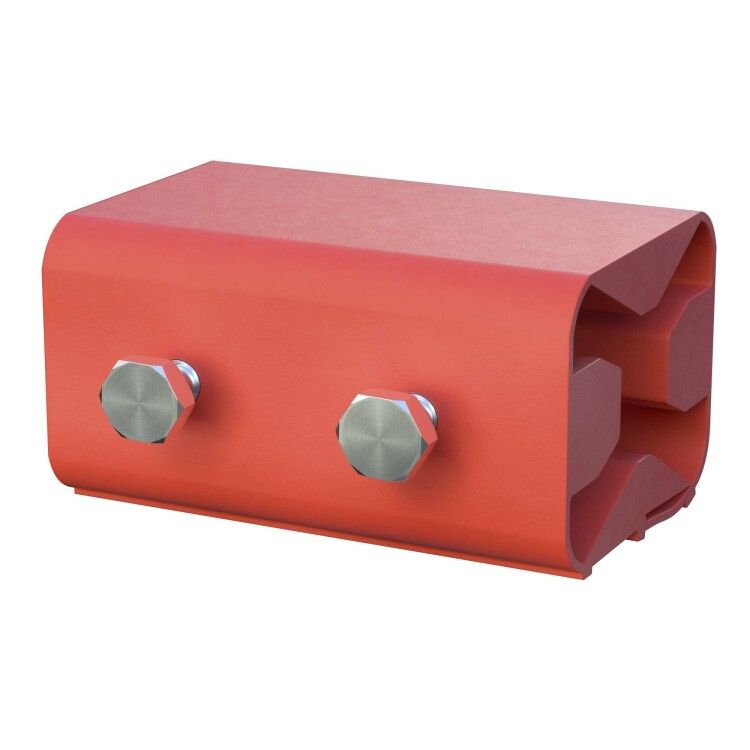

Модуль компрессионный шириной 120 мм | DXS2012 DKC ДКС

Модуль компрессионный шириной 120 мм от DKC (ДКС), артикул dxs2012, предназначен для герметизации проходок через противопожарные перегородки. Этот элемент из серии Vulcan обеспечивает плотное уплотнение в ячейках рамной системы, предотвращая распространение дыма и огня при пожаре.

Назначение и область применения

Модуль компрессионный шириной 120 мм используется в составе модульных противопожарных перегородок для заполнения ячеек, где проходят кабели, трубы или воздуховоды. Он не является самостоятельным устройством - работает только в паре с рамной конструкцией. Применяется в зданиях с повышенными требованиями к огнестойкости: офисах, больницах, промышленных объектах, серверных помещениях.

Технические характеристики

• Ширина: 120 мм
• Высота: 40 мм
• Толщина (глубина): 60 мм
• Форма: прямоугольная
• Модель: Модульная противопожарная перегородка
• Серия: Vulcan
• Производитель: DKC (ДКС)

Размеры соответствуют стандартным ячейкам рамных систем. Номинальные значения указаны для установки в типовые проходки; реальная посадка зависит от точного размера ячейки.

Совместимость и монтаж

Модуль компрессионный шириной 120 мм совместим только с рамными системами DKC серии Vulcan. Устанавливается в каждую ячейку перед прокладкой коммуникаций. Для работы требуются специальные аксессуары - фиксирующие планки, крепления и удерживающие элементы, которые не входят в комплект. Без них модуль не будет надёжно закреплён и потеряет функциональность.

Установка выполняется вручную: модуль вставляется в ячейку до упора, затем фиксируется аксессуарами. Не допускается механическая деформация - не давите на боковые стенки.

Безопасность и стандарты

Изделие сертифицировано для использования в противопожарных системах. Соответствует нормам огнестойкости, обеспечивающим сохранение целостности перегородки при температуре до 950 C в течение заданного времени (зависит от всей системы). Сам по себе модуль не создаёт огнестойкость - он лишь часть комплексного решения.

Преимущества

• Стандартные габариты позволяют заменить повреждённый модуль без изменения всей системы
• Материал устойчив к старению, не выделяет токсичных веществ при нагреве
• Легко вставляется и демонтируется - удобен для обслуживания и реконструкции
• Поддерживает долговременную герметичность даже при вибрациях и слабых перемещениях труб/кабелей

Ограничения применения

• Не применяется вне рамных систем - не работает как автономный уплотнитель
• Не рассчитан на постоянное воздействие воды или химически активных сред
• Запрещено использовать в условиях температур ниже –20 C или выше +80 C длительно
• Не подходит для проходок с диаметром более 150 мм - требуется другой модуль или система

Примеры использования

• Герметизация кабельных трасс в этажных шахтах жилого комплекса
• Уплотнение воздушных каналов в системах вентиляции между противопожарными секциями
• Заполнение проходок для трубопроводов в медицинских центрах с классом огнестойкости EI 120

Практические советы

• Перед монтажом проверьте внутренние размеры ячейки - они должны точно соответствовать 120×40×60 мм
• Обязательно используйте оригинальные аксессуары DKC - сторонние детали могут нарушить герметичность
• При замене модулей в существующих системах - снимите все крепления, чтобы не повредить соседние элементы
• Не устанавливайте модуль, если поверхность ячейки имеет заусенцы, краску или грязь - это снижает эффективность уплотнения
• Артикул dxs2012 - единственный подходящий для этой ширины в серии Vulcan. Не путайте с другими модулями DKC, даже если размеры кажутся одинаковыми.
