Модуль кабельный 40х40 мм, D = 10-34 мм | DXS0004 DKC ДКС

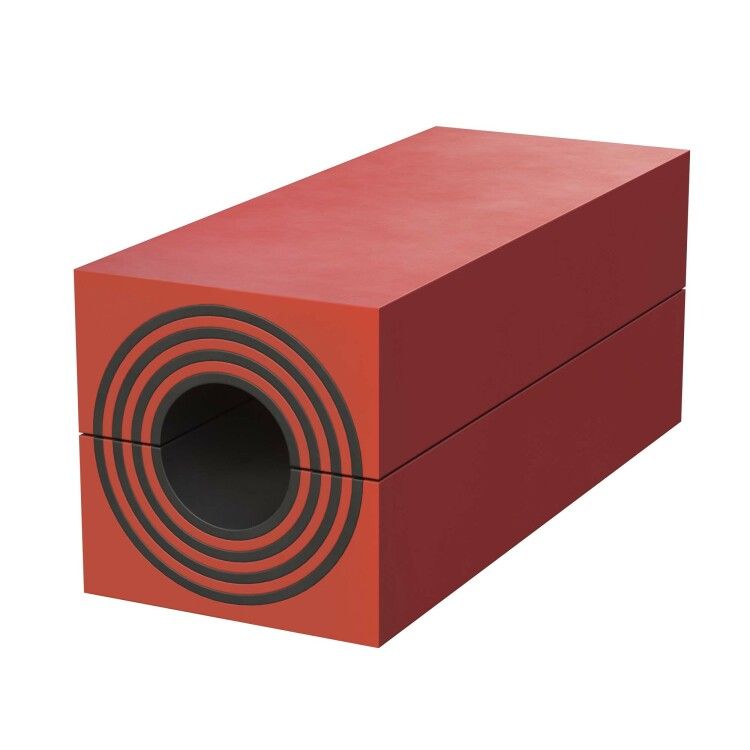

Модуль кабельный 40х40 мм, диаметр кабеля 10–34 мм DKC - это компактный элемент противопожарной герметизации для проходов кабелей через огнестойкие перегородки. Применяется в системах с рамными конструкциями, обеспечивает безопасную изоляцию кабельных трасс и соответствует требованиям серийного решения Vulcan от бренда DKC.

Назначение и область применения

Модуль кабельный 40х40 мм, диаметр кабеля 10–34 мм DKC предназначен для герметичного прохождения силовых и слаботочных кабелей через огнестойкие стены, перекрытия и перегородки. Он предотвращает распространение пламени, дыма и горячих газов через отверстия, образованные кабельными пучками. Подходит для установки в промышленных объектах, серверных, энергообъектах, транспортных терминалах и других зонах с повышенными требованиями к пожарной безопасности.

Технические характеристики

• Размеры: 40 × 40 × 60 мм (высота × ширина × глубина)
• Диаметр пропускаемых кабелей: 10–34 мм
• Форма: прямоугольная
• Тип: модульная противопожарная перегородка
• Требуется установка в рамную систему - самостоятельное использование невозможно

Совместимость и монтаж

Модуль кабельный 40х40 мм, диаметр кабеля 10–34 мм DKC не монтируется напрямую в стену. Его необходимо устанавливать внутрь специальной металлической или пластиковой рамы, совместимой с системой Vulcan. Кабели протягиваются через центральное отверстие модуля, после чего он фиксируется в раме. Для надёжной герметизации требуется плотная посадка - между кабелем и стенкой модуля не должно быть щелей более 5 мм. Установка выполняется до заполнения огнеупорным материалом в раме.

Безопасность и стандарты

Изделие разработано как часть системы Vulcan от DKC и предназначено для использования в составе огнестойких проникновений, соответствующих нормам РФ и ЕАЭС на пожарную безопасность. Модуль изготовлен из материалов, которые при нагреве расширяются и плотно закупоривают просвет вокруг кабелей, тем самым ограничивая распространение огня. Сертификационные документы на продукт должны быть предоставлены производителем - проверьте наличие EAC и испытательных протоколов на соответствие GOST R 53310.

Преимущества

• Стандартный размер 40×40 мм позволяет использовать один тип модуля для большинства кабельных пучков в рамках одной системы
• Глубина 60 мм обеспечивает достаточную толщину огнезащитного слоя даже при больших пучках
• Удобство замены - при необходимости можно демонтировать и заменить отдельный модуль без вскрытия всей перегородки
• Совместим с другими элементами серии Vulcan - легко масштабируется при реконструкции

Ограничения применения

• Не применяется вне рамной системы - сам по себе не создаёт огнестойкий барьер
• Не подходит для кабелей менее 10 мм или более 34 мм - возможны щели, снижающие эффективность
• Не рассчитан на постоянное воздействие воды или высокой влажности - не является водо-пылезащитным устройством
• Не используется в местах с механическими нагрузками - не предназначен для крепления кабелей или восприятия веса

Примеры использования

• Проход кабелей через огнестойкие перегородки в серверных помещениях
• Прокладка силовых кабелей между этажами в жилых и административных зданиях
• Герметизация кабельных трасс в промышленных цехах с автоматизированными линиями
• Обустройство входов в распределительные щиты, расположенные за огнестойкими стенами

Практические советы

• Перед монтажом убедитесь, что суммарный диаметр всех кабелей в модуле не превышает 34 мм - лучше оставлять запас в 2–3 мм
• Избегайте перегрузки одного модуля - если кабелей много, используйте два соседних модуля вместо одного переполненного
• Проверяйте совместимость рамы с модулем - некоторые рамы требуют точного соответствия по форме и креплению
• После монтажа осмотрите все соединения: любые видимые щели между кабелем и стенкой модуля снижают огнестойкость
• Записывайте номера установленных модулей - это упрощает обслуживание и будущую замену в случае повреждения
