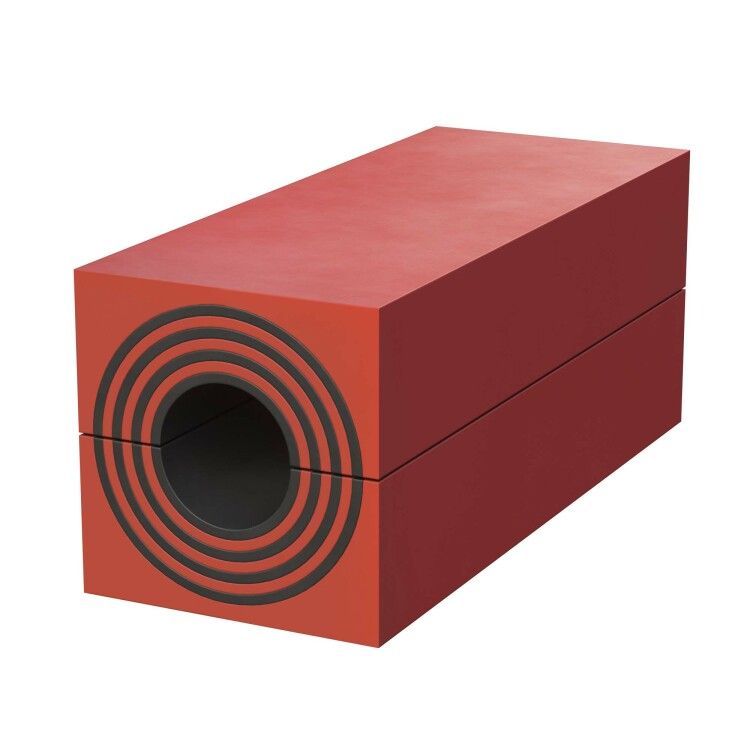

Модуль кабельный 60х60 мм, D = 24-54 мм | DXS0006 DKC ДКС

Модуль кабельный 60х60 мм, диаметр 24–54 мм, DKC - это герметичный противопожарный элемент для организации безопасного прохода кабелей через стеновые или потолочные перегородки. Применяется в системах пассивной огнезащиты вместе с рамой DKC серии Vulcan. Артикул dxs0006 обеспечивает надёжную изоляцию канала и предотвращает распространение огня и дыма.

Назначение и область применения

Модуль кабельный 60х60 мм, диаметр 24–54 мм, DKC используется для герметизации проёмов, где через огнеупорные конструкции проходят пучки кабелей. Он не просто закрывает отверстие - он восстанавливает огнестойкость перегородки на уровне всей системы. Подходит для установки в офисах, серверных, промышленных объектах, транспортных терминалах и других местах, где требуется сохранить класс огнестойкости при наличии кабельных трасс.

Технические характеристики

• Габариты: 60 × 60 × 60 мм - прямоугольная форма, одинаковая высота, ширина и толщина;
• Диаметр прохода: 24–54 мм - позволяет пропускать одиночные кабели или компактные пучки до указанного внешнего диаметра;
• Исполнение: модульная противопожарная перегородка - активируется при нагреве, расширяясь и запечатывая зазоры;
• Материал: огнестойкий композит, не поддерживающий горение;
• Не требует дополнительной фиксации внутри рамы - удерживается за счёт плотного контакта.

Совместимость и монтаж

Модуль кабельный 60х60 мм, диаметр 24–54 мм, DKC предназначен исключительно для установки в специальные металлические рамы серии Vulcan. Сам по себе он не является самостоятельным устройством - без рамы функционировать не будет. Установка выполняется после прокладки кабелей: модуль вставляется в раму так, чтобы кабели проходили через его центральное отверстие. Для точной герметизации важно соблюдать допустимый диапазон диаметров кабелей - 24–54 мм. Кабели меньшего диаметра могут вызвать неплотное прилегание, большего - повредить модуль.

Безопасность и стандарты

Модуль соответствует требованиям к огнестойкости согласно нормам РФ и Европейским стандартам EN 1366-1 и EN 1366-3. При температуре выше 200 C материал начинает набухать, полностью заполняя свободное пространство вокруг кабелей и прекращая передачу тепла и продуктов горения. Это гарантирует сохранение целостности огнезащитной конструкции минимум 120 минут.

Преимущества

• Автоматическая герметизация - не требует ручного заполнения составами;
• Устойчив к механическому воздействию при правильном монтаже;
• Поддерживает долговременную огнестойкость без обслуживания;
• Легко заменяем - при необходимости можно вынуть и установить новый без демонтажа всей рамы;
• Совместим со всеми изделиями серии Vulcan - обеспечивает единую систему защиты.

Ограничения применения

• Не применяется вне рамы - сам по себе не создаёт огнезащитный барьер;
• Не рассчитан на постоянное погружение в воду или повышенную влажность - не имеет IP-защиты;
• Запрещено использовать для кабелей диаметром менее 24 мм или более 54 мм - снижается эффективность огнезащиты;
• Не предназначена для установки в движущихся конструкциях или местах с вибрацией выше нормированной;
• Не рекомендован для прокладки газовых труб или силовых кабелей с напряжением выше 1000 В без дополнительной проверки совместимости.

Примеры использования

• Проход кабелей между этажами в жилых комплексах с огнестойкими перегородками типа EI 120;
• Распределительные щиты в промышленных цехах, где необходимо сохранить класс огнестойкости стены;
• Центры обработки данных - там, где сотни кабелей проходят через межэтажные перекрытия;
• Объекты энергетики - кабельные переходы в турбинных помещениях и подстанциях.

Практические советы

• Перед монтажом измерьте фактический диаметр самого толстого кабеля в пучке - лучше выбрать модуль с запасом по максимальному значению (до 54 мм);
• Не затягивайте кабели слишком сильно - давление может деформировать модуль и нарушить герметичность;
• Проверяйте соответствие модели модуля и рамы - только изделия серии Vulcan обеспечивают сертифицированную работу;
• При замене старого модуля удалите все остатки прежней массы - они могут помешать новому модулю правильно расшириться;
• Храните в сухом месте, избегая прямого солнечного света - длительное UV-воздействие может изменить свойства материала.
