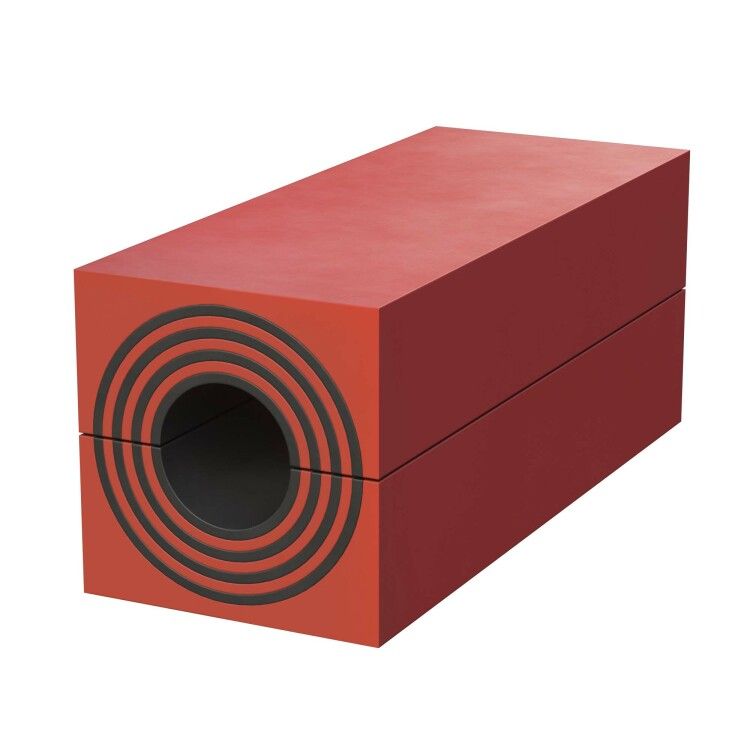

Модуль кабельный 30х30 мм, D = 11-25 мм | DXS0003 DKC ДКС

Модуль кабельный 30х30 мм, диаметр присоединения 11–25 мм, DKC - это компактный элемент противопожарной герметизации, предназначенный для безопасного прохода кабелей через стеновые и потолочные перегородки. Модуль встраивается в рамную систему и обеспечивает огнестойкую изоляцию, сохраняя целостность ограждающих конструкций. Продукт из серии Vulcan от бренда DKC подходит для промышленных и коммерческих объектов, где важна пожарная безопасность.

Назначение и область применения

Модуль кабельный 30х30 мм, диаметр присоединения 11–25 мм, DKC используется для герметичного и огнестойкого прохода кабелей через огнестойкие перегородки, стены, полы и потолки. Он предотвращает распространение огня, дыма и горячих газов через отверстия, образованные кабельными трассами. Подходит для установки в системах с металлическими или пластиковыми рамами, часто применяемых в серверных, распределительных, производственных помещениях и зданиях общественного назначения.

Технические характеристики

• Габариты: 30 × 30 × 60 мм (высота × ширина × толщина)
• Диаметр пропускаемых кабелей: 11–25 мм
• Форма: прямоугольная
• Исполнение: модульная противопожарная перегородка
• Серия: Vulcan
• Производитель: DKC

Совместимость и монтаж

Модуль кабельный 30х30 мм, диаметр присоединения 11–25 мм, DKC требует установки в специальную рамную систему, совместимую с размерами 30×30 мм. Сам по себе он не является самостоятельным устройством - его необходимо фиксировать внутри рамы, которая закрепляется в проеме перегородки. После установки модуля кабели протягиваются через центральное отверстие, а свободное пространство заполняется за счет эластичной структуры материала. Для надежной герметизации рекомендуется использовать комплектующие от того же производителя - DKC.

Преимущества

• Обеспечивает огнестойкость до уровня, соответствующего требованиям нормативов на противопожарные перегородки
• Эластичная конструкция автоматически адаптируется под кабели различного диаметра в пределах 11–25 мм
• Устойчив к деформациям при температурных колебаниях
• Не выделяет токсичных веществ при нагреве
• Легко заменяется при необходимости переоборудования кабельной трассы

Ограничения применения

• Не предназначен для прямой установки без рамы - требует монтажа в специально подготовленный каркас
• Не подходит для кабелей с внешним диаметром менее 11 мм или более 25 мм - возможна потеря герметичности
• Не рассчитан на постоянное воздействие воды или высокой влажности вне помещений
• Не применяется в условиях механических ударов или вибраций без дополнительной защиты

Примеры использования

• Проход кабелей питания и управления через огнестойкие перегородки в серверных помещениях
• Прокладка силовых и слаботочных кабелей между этажами в офисных зданиях
• Герметизация кабельных вводов в распределительных щитах, установленных в противопожарных стенах
• Интеграция в системы пожарной безопасности на заводах, логистических терминалах и медицинских учреждениях

Практические советы

• Перед монтажом проверьте диаметр каждого кабеля - если он меньше 11 мм, используйте дополнительные уплотнители или заполните пустоты подходящими материалами от DKC
• При использовании нескольких модулей в одной раме соблюдайте минимальный интервал между ними - не допускайте перекрытия зон герметизации
• Рекомендуется сочетать этот модуль с другими элементами серии Vulcan для единых параметров огнестойкости всей системы
• После монтажа проведите визуальный осмотр: кабели должны плотно прилегать к внутренней поверхности модуля без провисаний и зазоров
• Запросите сертификаты соответствия на продукт - DKC предоставляет документацию на соответствие ГОСТ Р 53310 и другим нормам пожарной безопасности
