Модуль кабельный 15х40 мм, 3хD = 3-11 мм | DXS0154 DKC ДКС

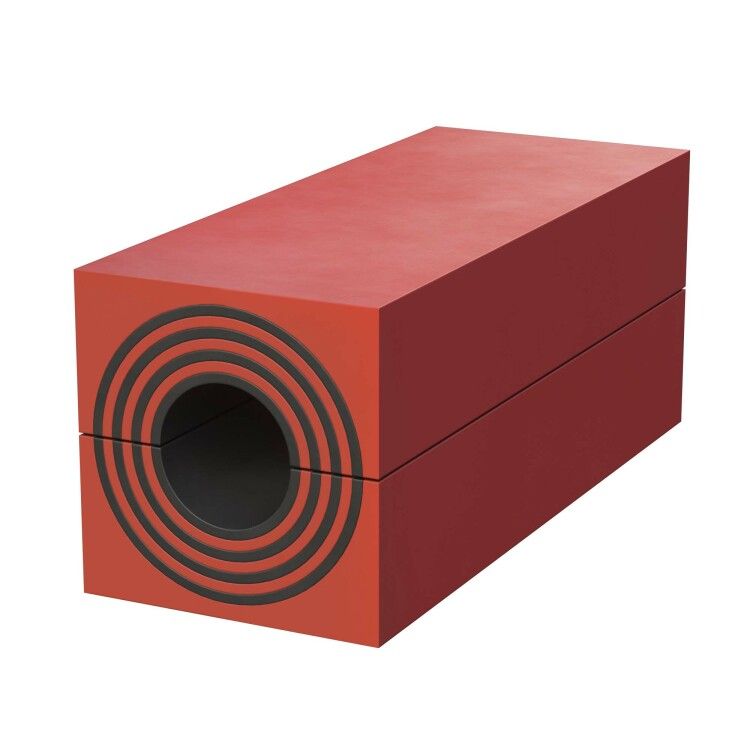

Модуль кабельный 15х40 мм, 3хD = 3-11 мм от DKC (ДКС), артикул dxs0154, предназначен для герметичного прохождения кабелей через противопожарные перегородки. Этот элемент из серии Vulcan обеспечивает огнестойкую изоляцию в местах проникновения кабелей, сохраняя целостность огнезащитной системы.

Назначение и область применения

Модуль кабельный 15х40 мм, 3хD = 3-11 мм используется в системах огнезащиты зданий для заполнения проёмов в стенках, перекрытиях и других конструкциях, где проходят группы кабелей. Он предотвращает распространение огня, дыма и горячих газов через места проникновения проводов. Применяется в промышленных объектах, офисных зданиях, транспортных терминалах и на энергообъектах, где требуется соблюдение норм пожарной безопасности.

Технические характеристики

• Габариты: 15 мм (высота) × 40 мм (ширина) × 60 мм (толщина)
• Форма: прямоугольная
• Размеры кабелей: до трёх жил с внешним диаметром от 3 до 11 мм каждая
• Тип: модульная противопожарная перегородка
• Требует установки в специальную раму (аксессуары обязательны)

Совместимость и монтаж

Модуль кабельный 15х40 мм, 3хD = 3-11 мм не устанавливается самостоятельно - он вставляется в металлическую или пластиковую раму серии Vulcan. Перед монтажом необходимо выбрать подходящий тип рамы, соответствующий толщине перегородки. Кабели протягиваются через центральное отверстие модуля, после чего он плотно фиксируется в раме. Убедитесь, что суммарный диаметр всех кабелей не превышает 3×11 мм - превышение снижает огнестойкость.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости для проходных устройств. Модуль выполнен из материалов, которые при нагреве расширяются и герметично закупоривают просвет вокруг кабелей, предотвращая распространение пламени. Соответствие конкретным нормам (например, GOST R 53310 или EN 1366-3) указывается в сертификатах производителя - проверьте документацию на сайте DKC.

Преимущества

• Стандартные размеры позволяют легко интегрировать модуль в существующие системы огнезащиты
• Удобство замены: при необходимости можно вынуть и заменить один модуль без демонтажа всей системы
• Эффективная герметизация за счёт терморасширяемых компонентов внутри материала
• Поддержание класса огнестойкости конструкции при наличии множества кабелей

Ограничения применения

• Не применяется для одиночных кабелей диаметром более 11 мм - требует замены на другой модуль
• Запрещено использовать без рамы - сам по себе не обеспечивает механическую устойчивость
• Не рекомендован для прямого контакта с открытым пламенем или высокотемпературными источниками вне проектных условий
• Не подходит для сред с постоянным воздействием химически активных жидкостей или паров

Примеры использования

• Проход кабелей питания и управления через бетонную плиту между этажами в торговом центре
• Защита групп кабелей в шахте лифтового оборудования
• Прокладка сигнальных и силовых кабелей в серверной комнате через огнестойкий потолок
• Переход кабелей из помещения с повышенной пожарной опасностью в смежную зону

Практические советы

• Перед монтажом рассчитайте суммарный диаметр всех кабелей: три жилы по 8–9 мм уже дают максимальную нагрузку - не перегружайте модуль
• Обязательно используйте совместимые рамы от DKC - другие производители могут не обеспечивать заявленную огнестойкость
• Проверяйте наличие сертификатов на партию - особенно важно для объектов с государственным надзором
• При прокладке кабелей с острыми краями изоляции используйте мягкие вводы или защитные муфты - они продлевают срок службы модуля
• Артикул dxs0154 - это часть серии Vulcan; для больших проёмов или большего числа кабелей выбирайте другие модули этой же серии
