Кабельные проходки противопожарные

Устройства для безопасного вывода кабелей сквозь стены, перекрытия и перегородки с сохранением огнестойкости строительной конструкции. Применяются в жилых, общественных и промышленных зданиях.

Как выбрать

Основные параметры, влияющие на выбор:

• Тип проходки: Одиночная (под один кабель или трубу) или модульная (групповая прокладка). От этого зависит способ монтажа и сфера использования.
• Размер входного и внешнего диаметра: Должны соответствовать диаметру кабеля или защитной трубы. Зазор более допустимого снижает эффективность противопожарной защиты.
• Толщина стены или перекрытия: Проходка должна полностью пересекать конструкцию. Например, при толщине стены 70 мм нужна проходка с глубиной 70 мм.
• Материал и исполнение: Нержавеющая сталь - стандарт для помещений с повышенной влажностью или агрессивной средой. Также важна степень готовности: сборные модули требуют каркаса, законченные перегородки - самостоятельны.
• Наличие сертификата огнестойкости: Все представленные изделия имеют подтвержденный предел огнестойкости (E15–E115), но область применения различается: внутри зданий vs. открытые эстакады.

Выбор по характеристикам

Одиночные проходки из нержавеющей стали

Подходят для прокладки одного кабеля или трубы через капитальные стены и перекрытия. Выполнены из нержавеющей стали, рассчитаны на длительную эксплуатацию даже во влажных условиях. Размеры подобраны под стандартные диаметры кабелей и гильз. Большие модели (например, [1] [2]) позволяют пропустить несколько проводников, но всё же ориентированы на точечный ввод. Подбор должен учитывать минимальный и максимальный диаметр кабеля - слишком большой зазор недопустим по нормам пожарной безопасности.

Товары: [3] [4] [5] [6] [7] [8] [9] [10] [11] [1] [2] [12]

Проходки с прямоугольным проемом (перегородки)

Представляют собой готовые плоские перегородки с отверстием, предназначенным для групповой прокладки кабелей. Устанавливаются в кабельных трассах, лотках или коробах для разделения цепей согласно ПУЭ: например, рабочее и аварийное освещение, силовые и контрольные цепи. Изготовлены из стекломагнезита, обладают огнестойкостью E15. Ширина указана в миллиметрах (например, 50 мм, 200 мм) - это высота элемента, который встраивается вертикально в лоток. Подходят для закрытых помещений.

Товары: [13] [14] [1] [15] [16] [17] [18] [19] [20] [21] [22]

Уличные огнестойкие перегородки

Конструктивно аналогичны предыдущей группе, но адаптированы для работы на открытом воздухе. Выполнены с учетом воздействия УФ, влаги и температурных перепадов. Имеют увеличенную ширину (до 1500 мм) и толщину материала (12 мм вместо 10 мм), а также класс огнестойкости E115 - значительно выше, чем у обычных перегородок. Применяются на эстакадах и галереях для экранирования кабелей от трубопроводов с горючими веществами. Совместимы с требованиями ГОСТ 30247.

Товары: [23] [24] [25] [26] [27]

Вспомогательные средства герметизации

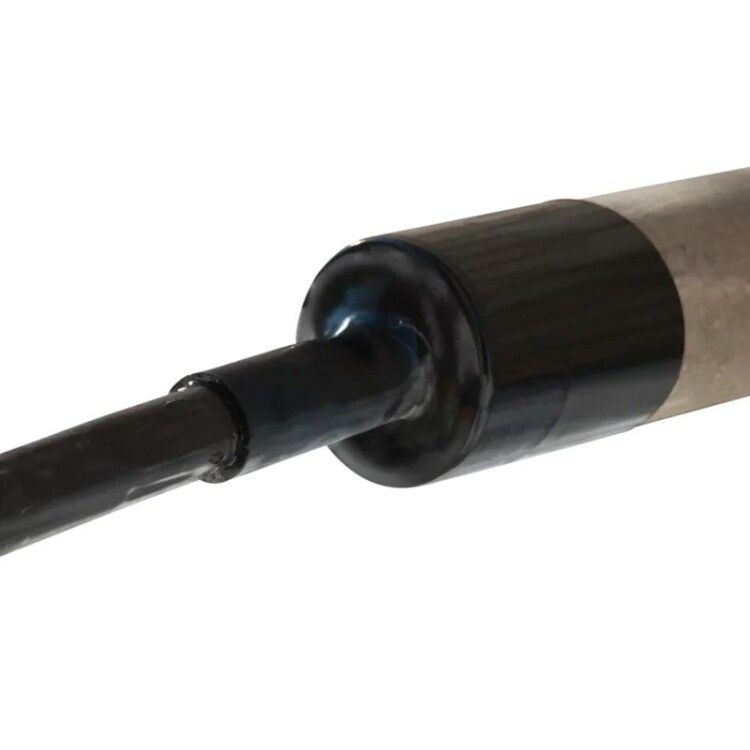

Не являются полноценными противопожарными проходками, но используются для дополнительной герметизации мест ввода. Термоусаживаемые манжеты ([28] [29]) создают водонепроницаемое уплотнение вокруг кабеля, особенно актуально при вводе в здание через трубы. Муфты ([30] [31]) - простые устройства для механической фиксации и базового пожарного уплотнения, но их огнестойкость ниже, чем у полноценных проходок. Применяются там, где не требуется высокий уровень огнезащиты.

Товары: [30] [31] [28] [29] [32]

Выбор по бюджету

Бюджетные решения

В эту категорию попадают муфты и уплотнители (<[30]>, <[29]>). Они решают задачи герметизации и частичной противопожарной защиты, но не заменяют полноценные проходки. Компромисс - ограниченный предел огнестойкости и меньшая надежность в условиях серьезного пожара. Однако они удобны для временных решений, второстепенных вводов или когда основная нагрузка ложится на другие элементы системы (например, огнезащитный состав).

Товары: [30] [29] [31] [32]

Средний сегмент

Наиболее популярный выбор - одиночные проходки из нержавеющей стали и стандартные перегородки из стекломагнезита. Обеспечивают гарантированный предел огнестойкости E15, достаточный для большинства объектов. Конструкции готовы к монтажу, не требуют дополнительной подготовки. Разница в ценах связана с размерами и объемом материалов, а не качеством исполнения. Это оптимальный вариант для проектов, где соблюдены нормы ПУЭ и СП.

Товары: [4] [5] [6] [7] [13] [14] [1] [15] [16] [17] [18] [2] [12]

Высокий ценовой сегмент

Включает крупногабаритные проходки (>150 мм) и уличные перегородки с классом E115. Получаете возможность работать с толстыми кабельными пучками или выполнять требования для опасных производственных объектов. Преимущества - повышенная огнестойкость, устойчивость к внешним факторам, соответствие специализированным нормам (например, для эстакад). Переплата оправдана, если проект требует максимальной надежности и прохождения проверок Ростехнадзора.

Товары: [3] [8] [9] [10] [11] [23] [24] [25] [26] [27] [19] [20] [21] [22]

Выводы

Если нужно организовать ввод одного кабеля в стену - смотрите одиночные проходки из нержавеющей стали: подберите по диаметру кабеля и толщине стены ([4] [6] [7]). Для разделения кабельных групп в лотке - выбирайте перегородки из стекломагнезита: ширина должна соответствовать высоте лотка ([15] [16] [1]). На улице или рядом с трубопроводами с горючими средами - обязательны уличные перегородки с классом E115 ([23] [24]). Для быстрой герметизации без высоких требований к огнезащите - подойдут термоусадочные манжеты и муфты ([28] [30]). Крупные проходки ([11] [10]) нужны при больших пучках кабелей - здесь экономить нельзя, чтобы не нарушить противопожарный режим.
