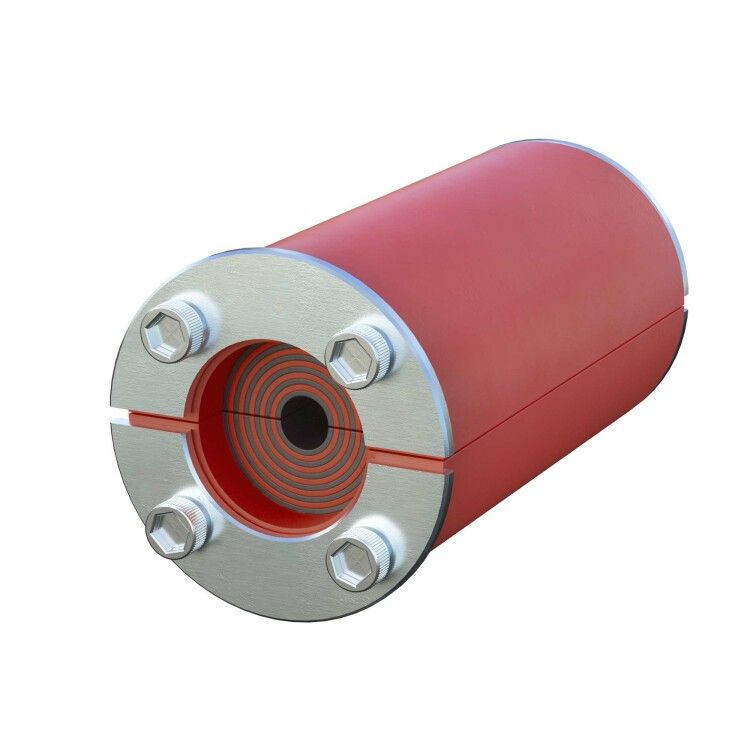

Проходка круглая нержавеющая D43х70 мм для кабелей D 4-23 - DXF3113 ДКС

Проходка круглая нержавеющая D43х40/70 мм для кабелей D 4-23 мм DKC - это герметичное устройство из нержавеющей стали для безопасной прокладки кабелей и труб через ограждающие конструкции. Артикул dxf3113 относится к серии Vulcan и предназначен для установки в стены, перекрытия или потолки там, где требуется сохранить огнеупорность и герметичность.

Назначение и область применения

Проходка круглая нержавеющая D43х40/70 мм для кабелей D 4-23 мм DKC используется для проведения одиночных кабелей, проводов или труб через бетонные, кирпичные или другие огнестойкие перегородки. Подходит для систем связи, автоматизации, энергоснабжения и управления на объектах с повышенными требованиями к безопасности - например, в промышленных зданиях, медицинских учреждениях, метро, серверных помещениях.

Технические характеристики

• Внешний диаметр: 43 мм
• Толщина корпуса: 40 мм
• Глубина установки: 70 мм
• Диаметр проходимых кабелей или труб: 4–23 мм
• Материал: нержавеющая сталь
• Форма: круглая
• Исполнение: модульная противопожарная перегородка

Совместимость и монтаж

Проходка круглая нержавеющая D43х40/70 мм для кабелей D 4-23 мм DKC требует предварительного сверления отверстия в конструкции с диаметром, соответствующим внешнему размеру устройства - 43 мм. Установка выполняется в подготовленную нишу, после чего внутреннее пространство заполняется специальным огнестойким материалом (например, минеральной ватой или компаундом), который обеспечивает необходимую степень огнезащиты. Аксессуары и принадлежности (герметик, набивка, фланец) необходимо приобретать отдельно - они не входят в комплект.

Безопасность и стандарты

Устройство выполнено в соответствии с требованиями к противопожарным проходкам. Его использование позволяет восстановить класс огнестойкости перегородки после прокладки коммуникаций. Однако точные значения времени огнестойкости (EI 30, EI 60 и т.д.) зависят от типа применяемого заполнителя и должны проверяться по сертификатам производителя.

Преимущества

• Высокая коррозионная стойкость благодаря материалу из нержавеющей стали - подходит для агрессивных сред и помещений с высокой влажностью.
• Модульная конструкция позволяет легко адаптировать проходку под различные толщины стен и типы заполнителей.
• Стандартный внешний диаметр 43 мм совместим с большинством готовых решений для прокладки кабелей в бетонных конструкциях.
• Поддерживает долгосрочную герметизацию без деформаций даже при температурных колебаниях.

Ограничения применения

• Не предназначена для многокабельных пучков - только для одного кабеля или одной трубы диаметром до 23 мм.
• Требует обязательного использования дополнительных огнестойких материалов; сама по себе не обеспечивает огнезащиту.
• Не рекомендовано использовать в условиях постоянного механического воздействия или вибрации без дополнительной фиксации.
• Работает только в сочетании с подходящими аксессуарами - без них невозможно достичь заявленной степени защиты.

Примеры использования

• Прокладка силового кабеля через бетонную плиту между этажами в офисном здании.
• Вывод сигнального кабеля от датчиков в технологическом цехе через огнестойкую перегородку.
• Пропуск медной трубы системы охлаждения через стену серверной комнаты.
• Установка в стенах больниц, где важны гигиеничность и долговечность материала.

Практические советы

• Перед монтажом обязательно проверьте диаметр кабеля - он не должен превышать 23 мм, иначе нарушится герметизация и огнезащита.
• Выбирайте заполнитель (минеральная вата, огнестойкий пенопласт, компаунд) в соответствии с классом огнестойкости вашей перегородки - это определяет соответствие нормам.
• При использовании в сырых местах (подвалы, кухни, промзоны) нержавеющая сталь - преимущество, но все соединения следует дополнительно герметизировать.
• Артикул dxf3113 - часть серии Vulcan, поэтому совместим с другими элементами этой линейки. Для замены используйте аналоги только с тем же внешним диаметром и толщиной.
• Не забудьте закрепить проходку после установки - она должна быть надежно зафиксирована в отверстии, чтобы исключить смещение при нагрузках.
