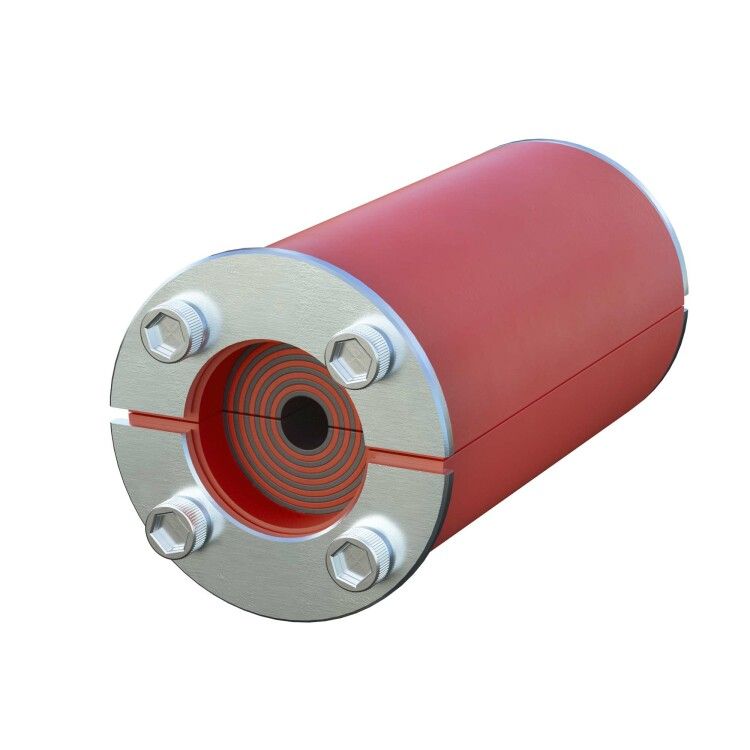

Проходка круглая нержавеющая D50х70 мм для кабелей D 10-30 - DXF3114 ДКС

Проходка круглая, нержавеющая сталь, D50х70 мм для кабелей D 10–30 мм, DKC, ГСИ - это герметичное устройство из нержавеющей стали для безопасной прокладки кабелей и труб через ограждающие конструкции. Артикул dxf3114 относится к серии Vulcan и предназначен для установки в стены, перекрытия или потолки там, где требуется сохранить огнестойкость и механическую прочность.

Назначение и область применения

Проходка круглая, нержавеющая сталь, D50х70 мм для кабелей D 10–30 мм, DKC, ГСИ используется для проведения одиночных кабелей, труб или жгутов через бетонные, кирпичные или металлические перегородки. Подходит для помещений с повышенными требованиями к пожарной безопасности - серверные, АЗС, промышленные цеха, энергообъекты. Устанавливается как в новых, так и в существующих отверстиях. Применяется в системах автоматизации, связи, управления и силовой проводки.

Технические характеристики

• Внешний диаметр: 50 мм
• Длина (глубина): 70 мм
• Материал корпуса: нержавеющая сталь
• Диаметр пропускаемых кабелей/труб: 10–30 мм
• Исполнение: модульная противопожарная перегородка
• Форма: круглая

Совместимость и монтаж

Проходка круглая, нержавеющая сталь, D50х70 мм для кабелей D 10–30 мм, DKC, ГСИ требует дополнительных комплектующих - например, термостойкой замазки, уплотнителей или фиксирующих колец. Без них герметизация и огнестойкость не будут обеспечены. Монтаж выполняется путём вставки проходки в подготовленное отверстие соответствующего диаметра. Для надёжного закрепления рекомендуется использовать анкерные элементы или специальные зажимы. Обязательно проверьте соответствие внутреннего диаметра проходки внешнему диаметру кабеля - допуск до +-5 мм.

Преимущества

• Высокая коррозионная стойкость благодаря материалу - нержавеющая сталь подходит для агрессивных сред и влажных помещений
• Устойчивость к высоким температурам - совместима с системами противопожарной защиты
• Механическая прочность - выдерживает нагрузки при монтаже и эксплуатации
• Герметичность при правильном использовании с аксессуарами - предотвращает распространение дыма и пламени

Ограничения применения

• Не предназначена для многокабельных проходов - каждая проходка рассчитана на один кабель или одну трубу
• Требует обязательного использования дополнительных материалов (замазка, уплотнители); самостоятельная установка без них не обеспечит огнестойкости
• Не подходит для кабелей с внешним диаметром менее 10 мм или более 30 мм - возможна потеря герметичности
• Не является самозаполняющимся решением; требует точного подбора аксессуаров по типу кабеля и условиям окружающей среды

Примеры использования

• Прокладка сигнальных кабелей через бетонную плиту между этажами в офисном здании
• Ввод силового кабеля в распределительный щит в химическом цехе
• Пересечение коммуникаций через стену в серверной комнате с системой пожаротушения
• Пропуск трубопровода через перекрытие в пищевой промышленности

Практические советы

• Перед монтажом обязательно сверьте диаметр кабеля с допустимым диапазоном 10–30 мм - даже небольшое превышение снижает эффективность герметизации
• Выбирайте термостойкий уплотнитель, соответствующий классу огнестойкости вашей конструкции (например, EI 60, EI 90)
• При работе в условиях влаги или химических паров используйте только нержавеющую сталь - другие материалы со временем corrode
• Не забудьте зафиксировать проходку после установки - она должна быть плотно прилегающей к поверхности, чтобы исключить деформацию при нагреве
• Артикул dxf3114 - часть серии Vulcan от DKC; при замене или докупке аксессуаров ориентируйтесь именно на эту серию для гарантии совместимости
