Проходка круглая нержавеющая D31х40 мм для кабелей D 4-17 - DXF3112 ДКС

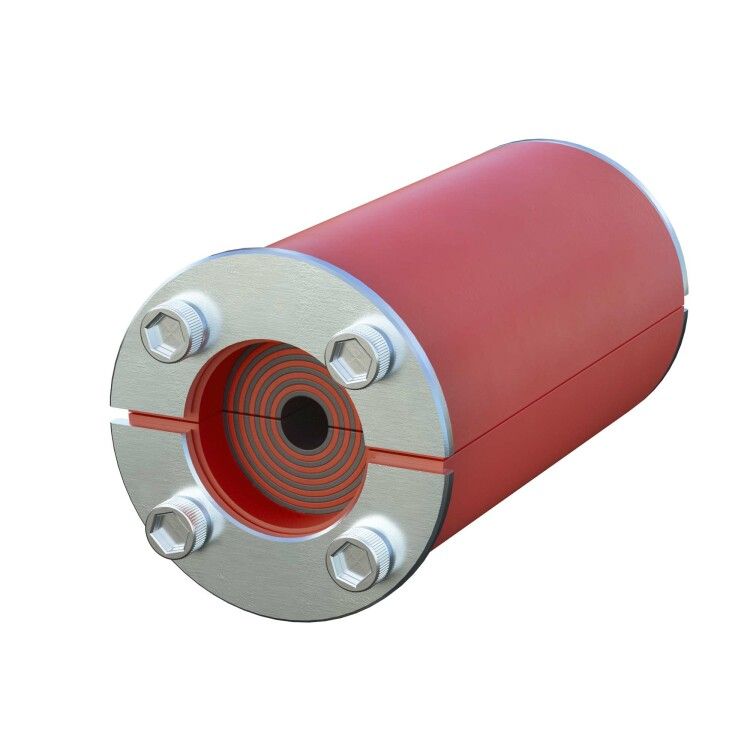

Проходка круглая, нержавеющая сталь, D31х40 мм для кабелей D 4-17 мм, DKC, ГСИ - это компактная металлическая вставка из нержавеющей стали, предназначенная для безопасного проведения кабелей и труб через ограждающие конструкции. Артикул dxf3112 от бренда DKC соответствует требованиям ГСИ и применяется там, где важна долговечность и огнестойкость.

Назначение и область применения

Проходка круглая, нержавеющая сталь, D31х40 мм для кабелей D 4-17 мм, DKC, ГСИ используется для герметичной и огнестойкой прокладки одиночных кабелей, проводов или труб через стены, перекрытия, потолки и другие ограждающие конструкции. Подходит для установки в уже готовые отверстия или в модульные противопожарные перегородки. Применяется в промышленных объектах, жилых зданиях, офисах, на энергообъектах и в системах автоматизации.

Технические характеристики

• Внешний диаметр: 31 мм
• Длина (глубина): 40 мм
• Материал корпуса: нержавеющая сталь
• Диаметр пропускаемых кабелей/труб: 4–17 мм
• Форма: круглая
• Исполнение: модульная противопожарная перегородка

Совместимость и монтаж

Проходка круглая, нержавеющая сталь, D31х40 мм для кабелей D 4-17 мм, DKC, ГСИ требует наличия предварительно просверленного отверстия в конструкции с диаметром, совпадающим с внешним диаметром проходки - 31 мм. Установка выполняется путём вставки в отверстие и фиксации с помощью специальных креплений или заполнителей, указанных в рекомендациях производителя. Для обеспечения огнестойкости необходимо использовать сопутствующие материалы - например, огнеупорную замазку или терморасширяющуюся ленту, которые не входят в комплект.

Безопасность и стандарты

Проходка сертифицирована в соответствии с требованиями ГСИ (Государственной системы испытаний материалов) и предназначена для использования в системах противопожарной защиты. Материал - нержавеющая сталь - обеспечивает устойчивость к коррозии, механическим повреждениям и воздействию агрессивных сред. Производитель DKC гарантирует соответствие изделия нормам пожарной безопасности при условии правильного монтажа с применением необходимых аксессуаров.

Преимущества

• Высокая прочность и долговечность благодаря материалу - нержавеющей стали
• Устойчивость к химическим и атмосферным воздействиям - подходит для сырых, агрессивных и промышленных сред
• Стандартный размер (D31×40 мм) позволяет легко интегрировать в типовые решения
• Поддерживает огнестойкость конструкций при использовании с подходящими уплотнителями

Ограничения применения

• Не предназначена для прокладки групп кабелей - только для одиночных проводов или труб
• Требует обязательного использования дополнительных уплотнительных элементов (замазка, лента) для достижения заявленной огнестойкости
• Не подходит для установки в несущие конструкции без расчёта нагрузки - вес проходки + кабель + уплотнители должны учитываться при проектировании
• Работает только с кабелями диаметром до 17 мм; более крупные кабели потребуют другую модель

Примеры использования

• Прокладка силового кабеля через бетонную плиту между этажами в жилом доме
• Вывод сигнальных проводов от датчиков на технологическом участке завода
• Пересечение трубопровода с кабелем управления через стену распределительного щита
• Установка в пожарном шахте или канале для сохранения целостности огнезащитного слоя

Практические советы

• Перед монтажом проверьте внутренний диаметр кабеля - он должен быть меньше 17 мм, чтобы обеспечить плотную посадку и герметичность
• Обязательно используйте огнеупорную замазку или терморасширяющийся уплотнитель - без них проходка не выполнит свою основную функцию
• При работе с несколькими проходками одного типа (например, dxf3112) соблюдайте единый метод фиксации для равномерного распределения нагрузки
• Не используйте проходку в качестве опоры для кабеля - она не рассчитана на механическую нагрузку
• Артикул dxf3112 от DKC совместим со всеми изделиями серии Vulcan - можно комбинировать с другими элементами этой линейки для комплексной защиты
