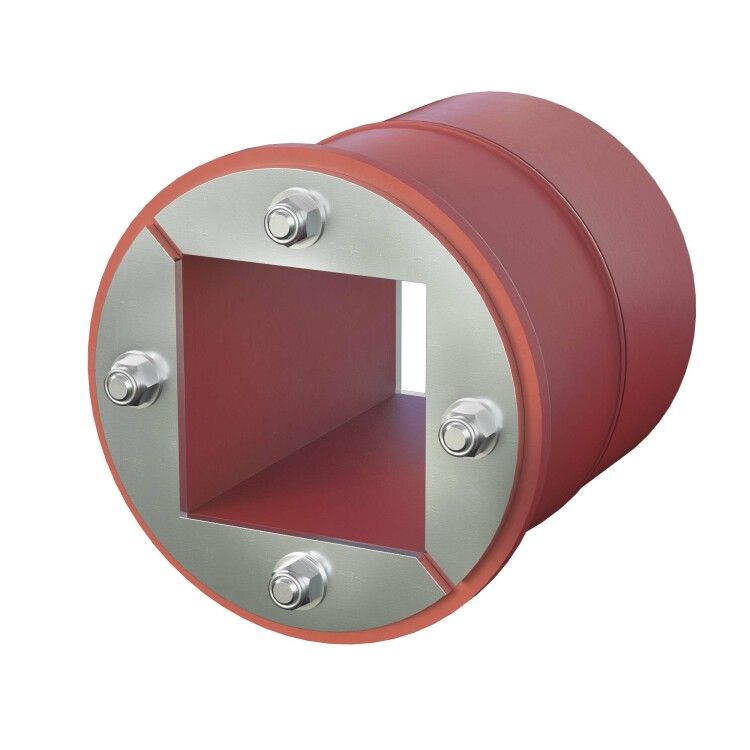

Проходка круглая нержавеющая D100х70 мм с проёмом 60х60 - DXF3123 ДКС

Проходка круглая, нержавеющая сталь, D100х70 мм с проёмом 60х60 мм, DKC, ГСИ - это модульная противопожарная проходка из нержавеющей стали, предназначенная для безопасной прокладки кабельных групп или труб через огнеупорные перегородки. Артикул dxf3123 соответствует серии Vulcan и обеспечивает герметичность и огнестойкость при сохранении доступа к проводникам.

Назначение и область применения

Проходка круглая, нержавеющая сталь, D100х70 мм с проёмом 60х60 мм, DKC, ГСИ используется для прохождения нескольких кабелей, жгутов или труб одновременно через бетонные стены, перекрытия или перегородки с требуемой степенью огнестойкости. Подходит для установки в промышленных объектах, серверных, энергообъектах и системах автоматизации, где важна долговечность материала и возможность последующего обслуживания.

Технические характеристики

• Внешний диаметр: 100 мм - позволяет установить проходку в отверстие такого же размера;
• Толщина: 70 мм - определяет глубину монтажа в перегородке;
• Форма: круглая - совместима с цилиндрическими отверстиями;
• Размер внутреннего проёма: 60×60 мм - прямоугольное окно для размещения кабельных групп или труб;
• Материал: нержавеющая сталь - устойчивость к коррозии, химическим воздействиям и механическим нагрузкам;
• Исполнение: модульная противопожарная перегородка - система рассчитана на использование с огнестойкими заполнителями (требуются доп. элементы);
• Требуются аксессуары: да - необходимо докупить огнестойкий наполнитель и фиксирующие элементы для достижения заявленной огнестойкости.

Совместимость и монтаж

Проходка круглая, нержавеющая сталь, D100х70 мм с проёмом 60х60 мм, DKC, ГСИ устанавливается в заранее подготовленное круглое отверстие диаметром 100 мм. Для обеспечения огнестойкости требуется закладка специального огнепреграждающего состава (например, минеральной ваты или терморасширяющихся материалов) в проём 60×60 мм вокруг кабелей. Монтаж выполняется с использованием крепёжных элементов, входящих в комплект аксессуаров серии Vulcan. Убедитесь, что толщина перегородки соответствует 70 мм - иначе возможны зазоры, снижающие эффективность защиты.

Безопасность и стандарты

Проходка DKC, ГСИ разработана в соответствии с требованиями к противопожарным проходкам для строительных конструкций. Полная огнестойкость достигается только при правильном сочетании с сертифицированными огнезащитными материалами. Сама проходка не является самостоятельным огнестойким устройством - она служит корпусом для системы защиты.

Преимущества

• Устойчивость к коррозии благодаря нержавеющей стали - идеально для агрессивных сред (цеха, подвалы, морские объекты);
• Модульная конструкция - легко адаптируется под разную плотность кабельных групп;
• Высокая механическая прочность - выдерживает давление при монтаже и эксплуатационные нагрузки;
• Поддержка стандарта серии Vulcan - гарантия совместимости с другими элементами системы от DKC.

Ограничения применения

• Не предназначена для установки без огнезащитного наполнителя - без него не обеспечивается ни одна классификация огнестойкости;
• Внутренний проём 60×60 мм ограничен - не подходит для крупных пакетов кабелей или труб большего сечения;
• Требуется точное соответствие толщины стены 70 мм - при меньшей толщине возникают щели, нарушающие целостность огнезащиты;
• Не рекомендовано применение в условиях постоянного погружения в воду - хотя сталь нержавеющая, герметизация зависит от аксессуаров, которые не являются водоизоляционными.

Примеры использования

• Прокладка силовых и сигнальных кабелей между этажами в офисном здании;
• Переход кабельных трасс через бетонные перекрытия в производственных цехах;
• Групповая прокладка трубопроводов управления в АЗС или химических лабораториях;
• Обустройство шахт для кабелей в серверных помещениях с высокими требованиями к пожарной безопасности.

Практические советы

• Перед монтажом проверьте реальный диаметр отверстия - он должен точно соответствовать 100 мм +-1 мм;
• Выбирайте огнезащитный наполнитель, совместимый с серией Vulcan и сертифицированный для проёмов 60×60 мм;
• Не используйте проходку как самостоятельный элемент - всегда комбинируйте её с аксессуарами;
• При необходимости замены кабелей - можно демонтировать верхнюю часть проходки без вскрытия всей перегородки;
• Артикул dxf3123 - единственный номер для заказа оригинальных комплектующих DKC - другие аналоги могут не обеспечивать нужную огнестойкость.
