Проходка круглая нержавеющая D150х70 мм для кабелей D 93-119 - DXF3119 ДКС

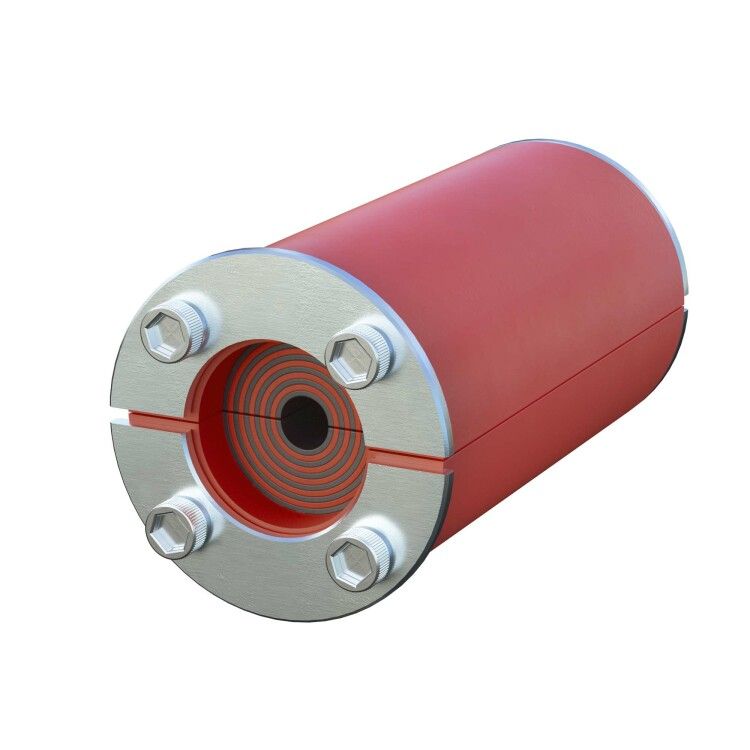

Проходка круглая, нержавеющая сталь, D150х70 мм для кабелей D 93–119 мм, DKC, ГСИ - это герметичная металлическая вставка для безопасной прокладки кабелей и труб через огнеупорные перегородки. Артикул dxf3119 из серии Vulcan обеспечивает сохранение огневой защиты при прохождении коммуникаций через бетонные или кирпичные конструкции.

Назначение и область применения

Проходка круглая, нержавеющая сталь, D150х70 мм для кабелей D 93–119 мм, DKC, ГСИ предназначена для установки в стены, перекрытия и другие огнестойкие конструкции. Она позволяет провести один или несколько кабелей, либо одну трубу внутренним диаметром 93–119 мм, сохранив класс огнестойкости перегородки. Применяется в объектах с повышенными требованиями к пожарной безопасности: жилых комплексах, больницах, промышленных зонах, серверных помещениях, энергообъектах.

Технические характеристики

• Внешний диаметр: 150 мм - размер корпуса, который встраивается в отверстие в перегородке;
• Толщина: 70 мм - глубина проходки, соответствует толщине стены или плиты;
• Внутренний диаметр проходного канала: 93–119 мм - подходит для кабелей, пучков кабелей или труб указанного диапазона;
• Материал: нержавеющая сталь - устойчив к коррозии, подходит для влажных и агрессивных сред;
• Исполнение: модульная противопожарная перегородка - требует заполнения огнестойким материалом для достижения нужного класса огнезащиты;
• Форма: круглая - оптимальна для центральной прокладки кабельных трасс;
• Артикул: dxf3119 - серийный номер из линейки Vulcan от DKC.

Совместимость и монтаж

Проходка круглая, нержавеющая сталь, D150х70 мм для кабелей D 93–119 мм, DKC, ГСИ устанавливается в заранее подготовленное отверстие в перегородке. Для работы требуется:

• Заполнение внутреннего пространства между кабелями/трубой и стенками проходки специальным огнестойким составом (например, минеральной ватой, огнезащитным затирочным раствором);
• Установка фланцев или крепежных элементов на стороне перегородки, если предусмотрено проектом;
• Обязательное использование комплектующих - согласно указанию “Требуются аксессуары” и “Необходимые принадлежности”, без заполнения огнезащитным материалом проходка не выполняет свою основную функцию.

Рекомендуется проверить соответствие внешнего диаметра 150 мм и толщины 70 мм толщине стены перед монтажом. Установка возможна в бетон, кирпич, гипсокартонные системы с огнестойкими вставками.

Безопасность и стандарты

Проходка круглая, нержавеющая сталь, D150х70 мм для кабелей D 93–119 мм, DKC, ГСИ разработана в соответствии с требованиями к огнестойкости строительных конструкций. Класс огнезащиты достигается только после правильного заполнения внутреннего объема сертифицированным огнестойким материалом. Соответствует нормам ГОСТ Р 53310, СП 484.13115, а также имеет государственную сертификацию (ГСИ). Материал - нержавеющая сталь - не выделяет токсичных веществ при нагреве.

Преимущества

• Высокая механическая прочность благодаря нержавеющей стали - выдерживает нагрузки при монтаже и эксплуатации;
• Устойчивость к коррозии - подходит для помещений с высокой влажностью, химически активной средой;
• Стандартизованный размер - совместим с типовыми технологическими решениями;
• Модульная конструкция - легко адаптируется под различные диаметры кабелей внутри допустимого диапазона 93–119 мм;
• Подтверждённая сертификация - гарантирует соответствие требованиям пожарной безопасности.

Ограничения применения

• Не применяется без заполнения огнестойким материалом - сама по себе не обеспечивает огнезащиту;
• Не предназначен для прокладки газовых труб или систем под давлением - только для слаботочных и силовых кабелей, а также труб без внутреннего давления;
• Не рекомендован для использования в условиях постоянного воздействия открытого пламени - служит для предотвращения распространения огня, а не для прямого контакта с огнем;
• Внутренний диаметр ограничен диапазоном 93–119 мм - нельзя использовать для кабелей меньше 93 мм или больше 119 мм без дополнительных решений.

Примеры использования

• Прокладка групп кабелей питания и управления через межэтажные перекрытия в офисном здании;
• Переход кабельных трасс через бетонные стены в медицинских учреждениях;
• Ввод кабелей в серверную комнату через огнестойкий коридор;
• Прокладка трубопровода для теплоносителя в промышленном цехе с соблюдением огнезащитных норм.

Практические советы

• Перед монтажом обязательно сверьте диаметр кабельного пучка с допустимым диапазоном 93–119 мм - переизбыток кабелей снижает эффективность огнезащиты;
• Выбирайте огнестойкий наполнитель, совместимый с сертификатом проходки - используйте материалы, рекомендованные DKC для серии Vulcan;
• При использовании нескольких проходок в одной перегородке соблюдайте минимальные расстояния между ними - чтобы не нарушить целостность огнезащитного слоя;
• Проверьте наличие всех необходимых аксессуаров до начала работ - они не входят в базовый комплект;
• После монтажа проведите визуальный осмотр: кабели должны быть равномерно распределены, а щели плотно заделаны.
